Installer une Carte Graphique PCIe 16x sur Slot 8x

Amélioration d'un Serveur pour le Rendu

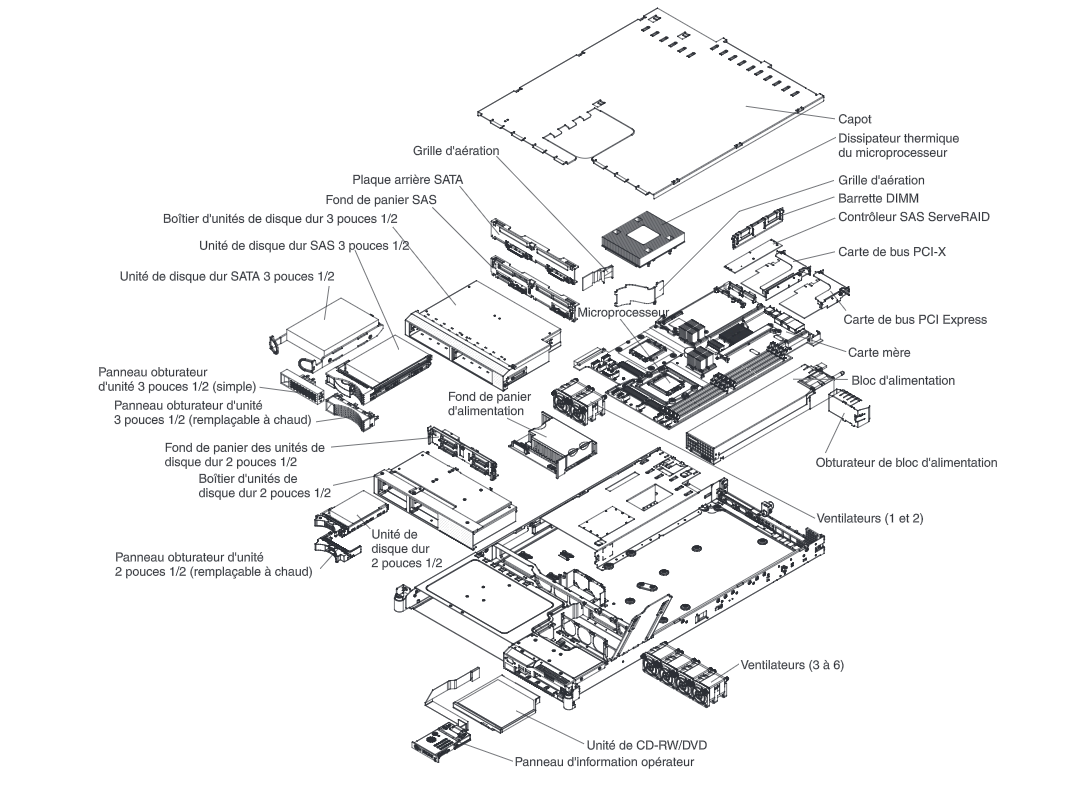

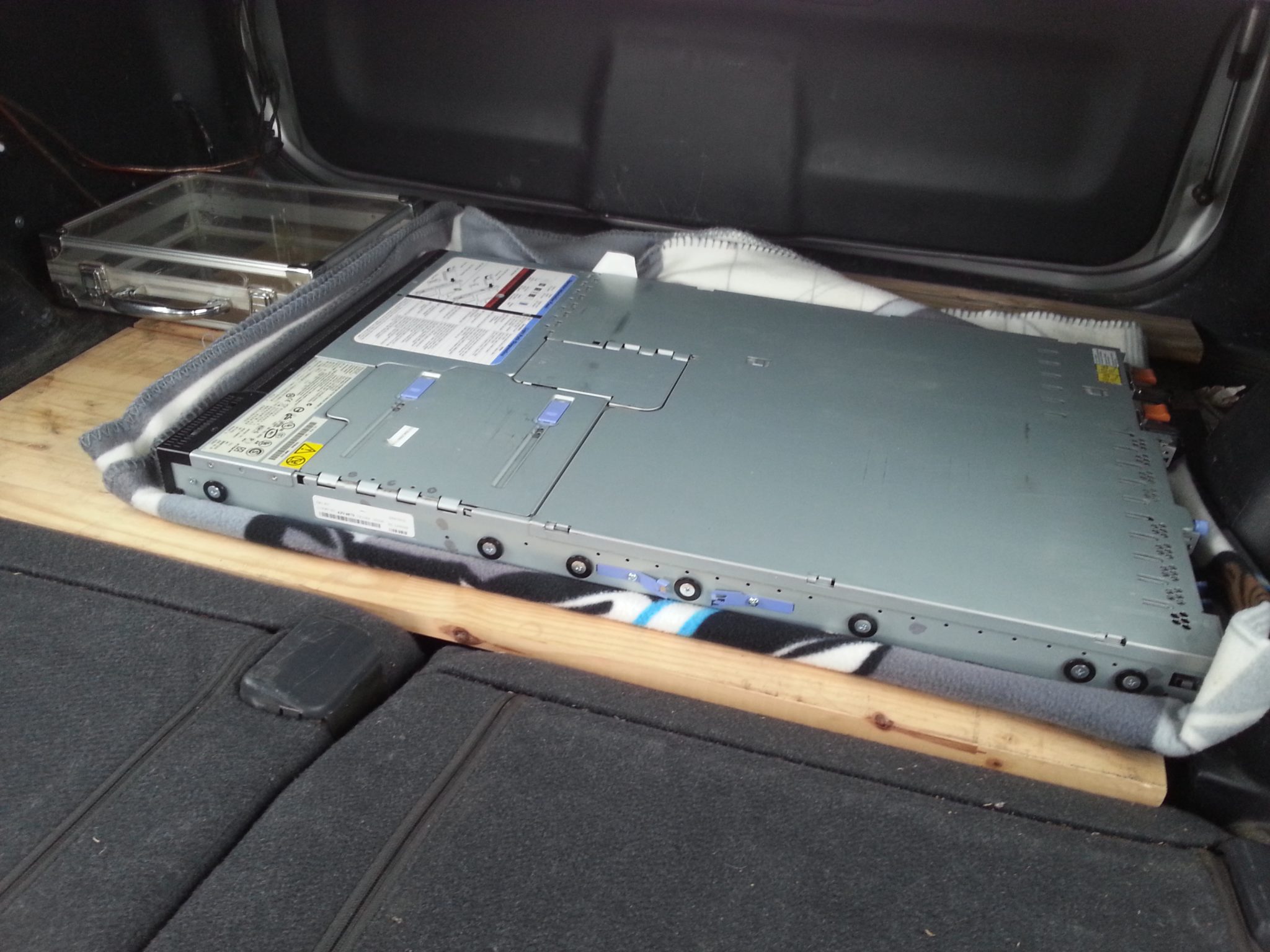

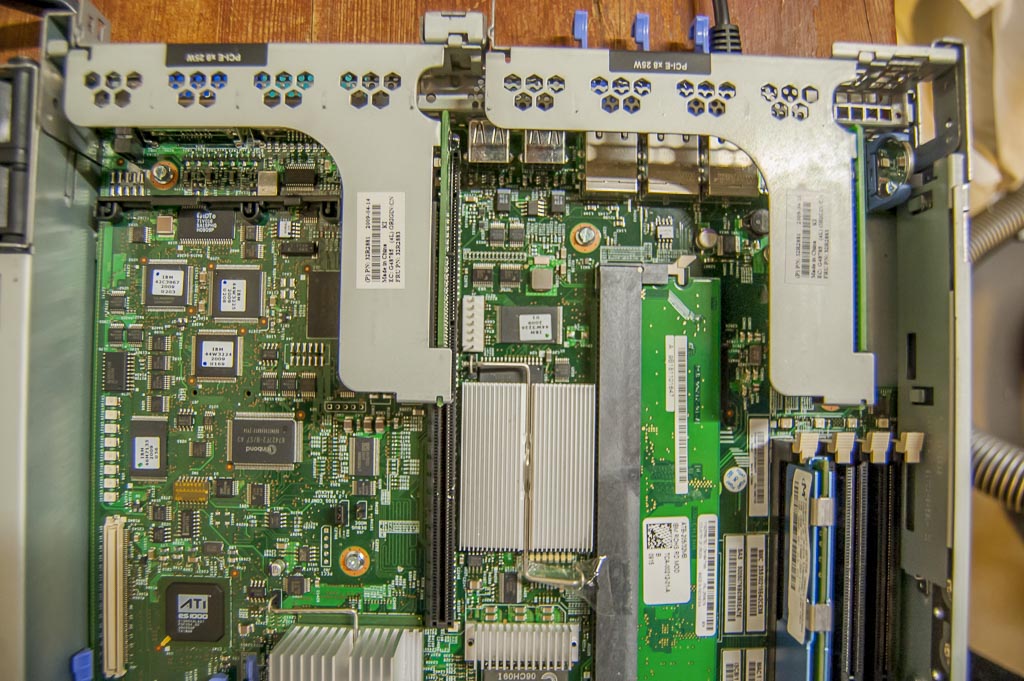

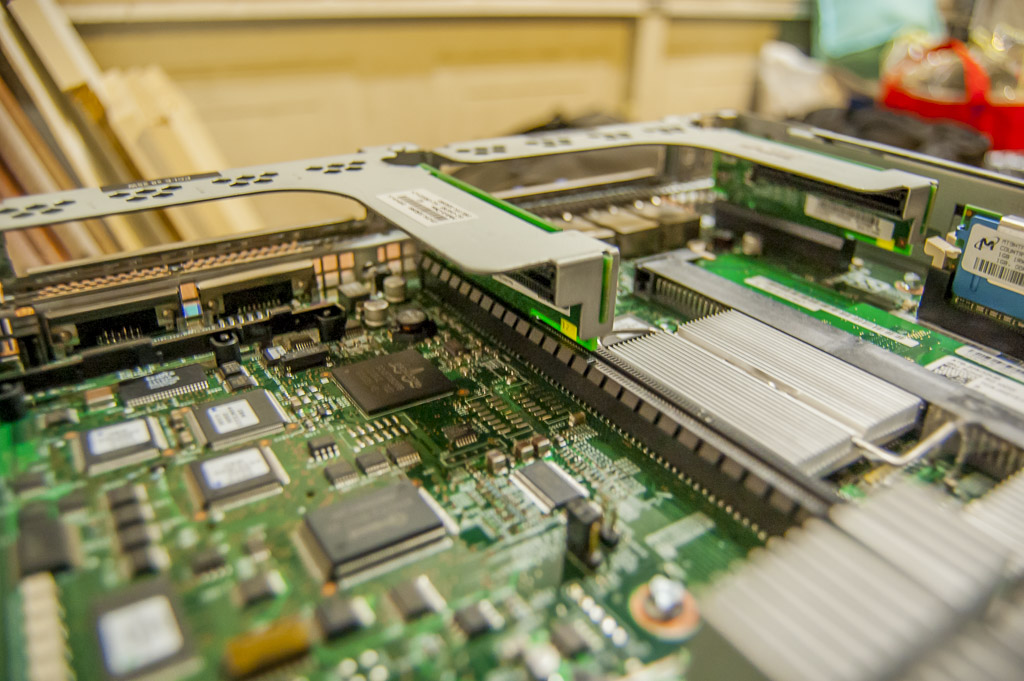

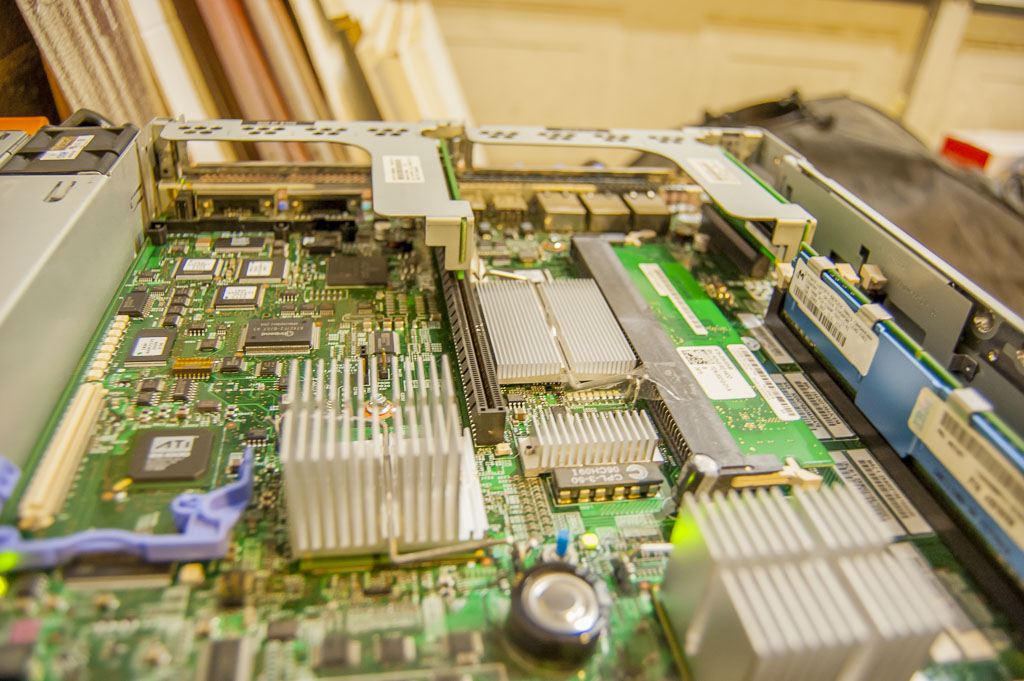

J'ai récupéré un serveur en format baie qui m'est très utile pour les rendus d'animations (notamment les exportations sous After Effects). Ce serveur me sert aussi pour diverses autres fonctions pratiques. Seulement voilà, ce vieux tiroir sans poignée manquait cruellement de ressources graphiques. Pour être franc, il était complètement à la ramasse !

Comprendre le PCIe : Compatibilité et Débits

Le PCIe (PCI Express) est flexible : une carte peut fonctionner dans tous les cas (1x / 4x / 8x sur 16x) et vice-versa, dans la limite de place disponible bien sûr.

Les différences de format

La principale différence entre ces formats, hormis la largeur du connecteur, c'est la vitesse de transfert de données :

• PCIe 2.0 16x : 8 GB/s
• PCIe 2.0 8x : 4 GB/s

Dans mon cas, si la carte passe physiquement, elle aura une communication avec la carte mère 2 fois plus lente. Mais pour mon utilisation (rendu d'animations), c'est déjà suffisant.

Pour cet article, je me concentre uniquement sur le PCIe 2.0. Si vous souhaitez approfondir le sujet, je vous invite à consulter la page Wikipedia sur le PCI Express qui détaille toutes les révisions du standard.

La Solution : Modification du Riser PCIe

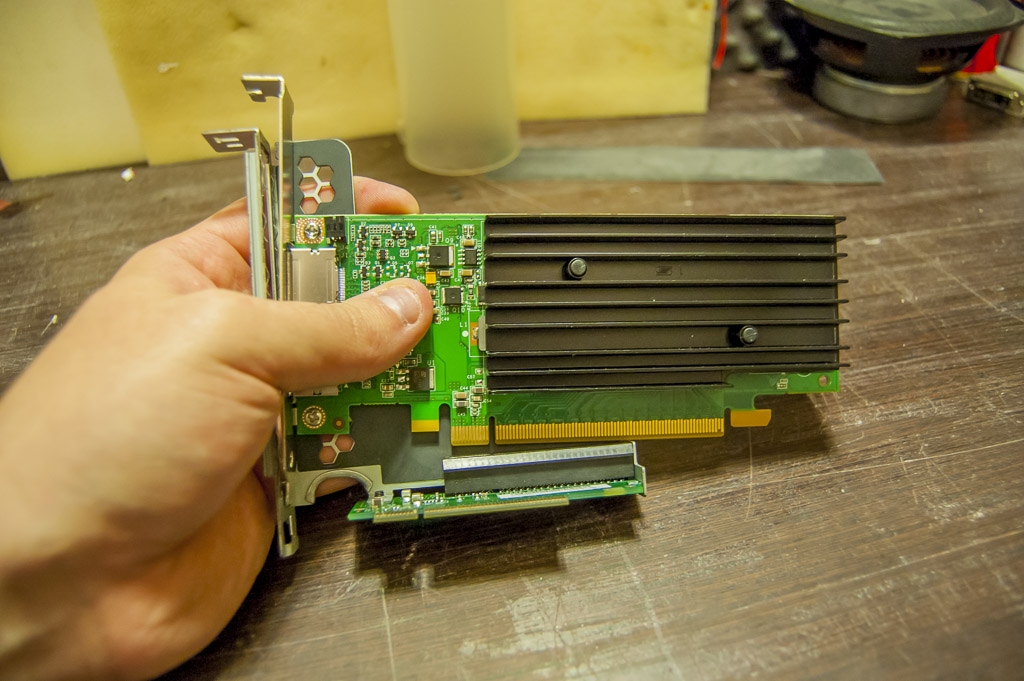

Bien évidemment, ce serait un jeu d'enfant si une carte 16x passait naturellement sur un connecteur 8x ! Mais la vie serait trop simple...

Technique de modification

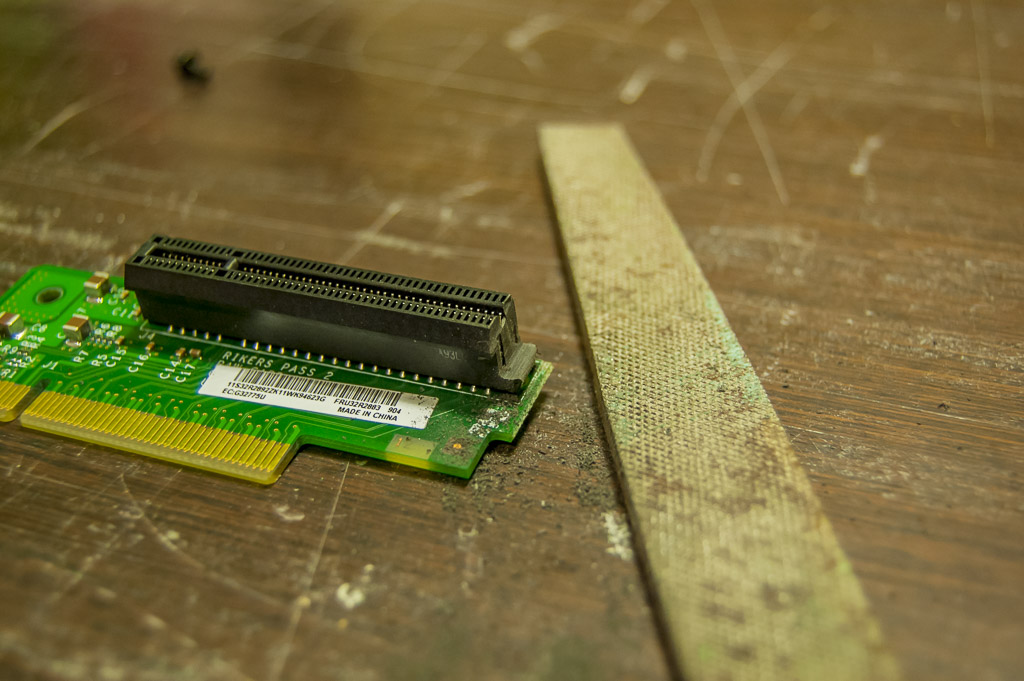

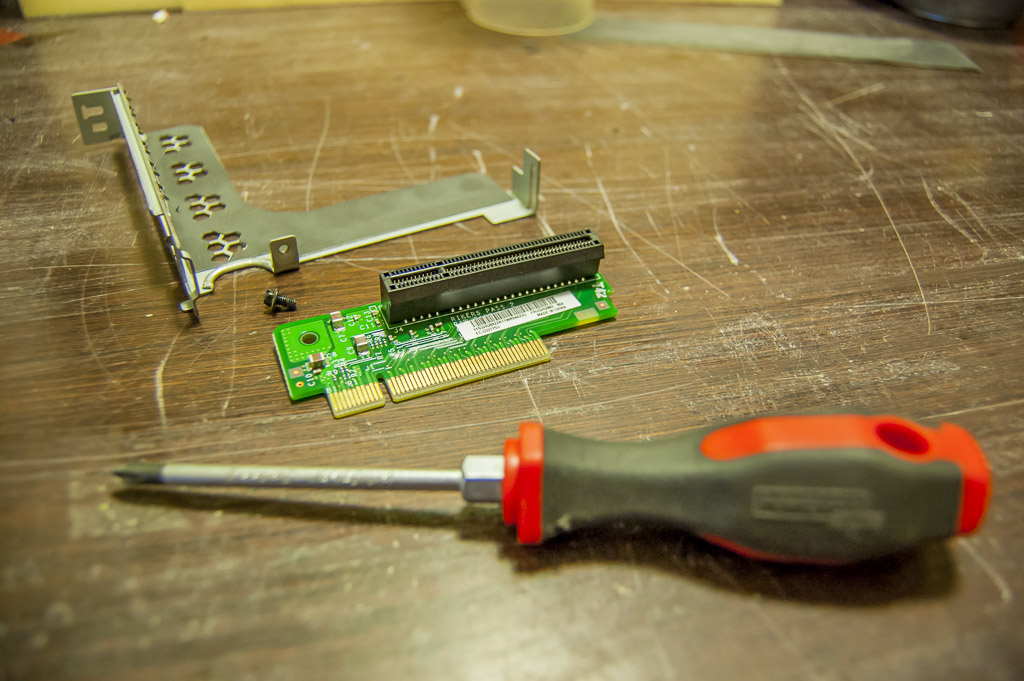

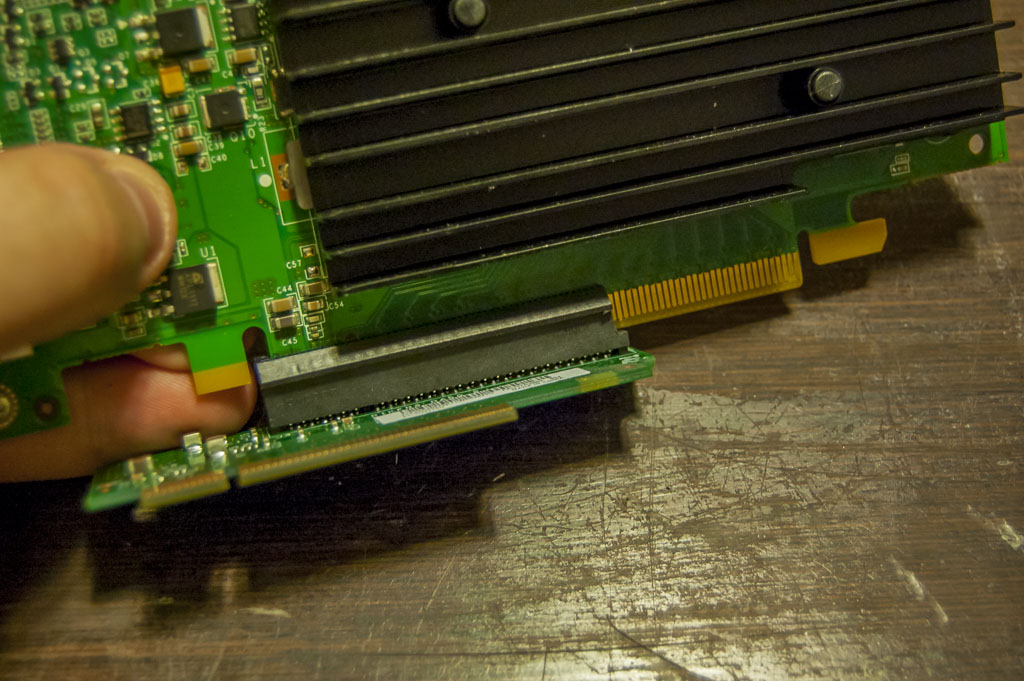

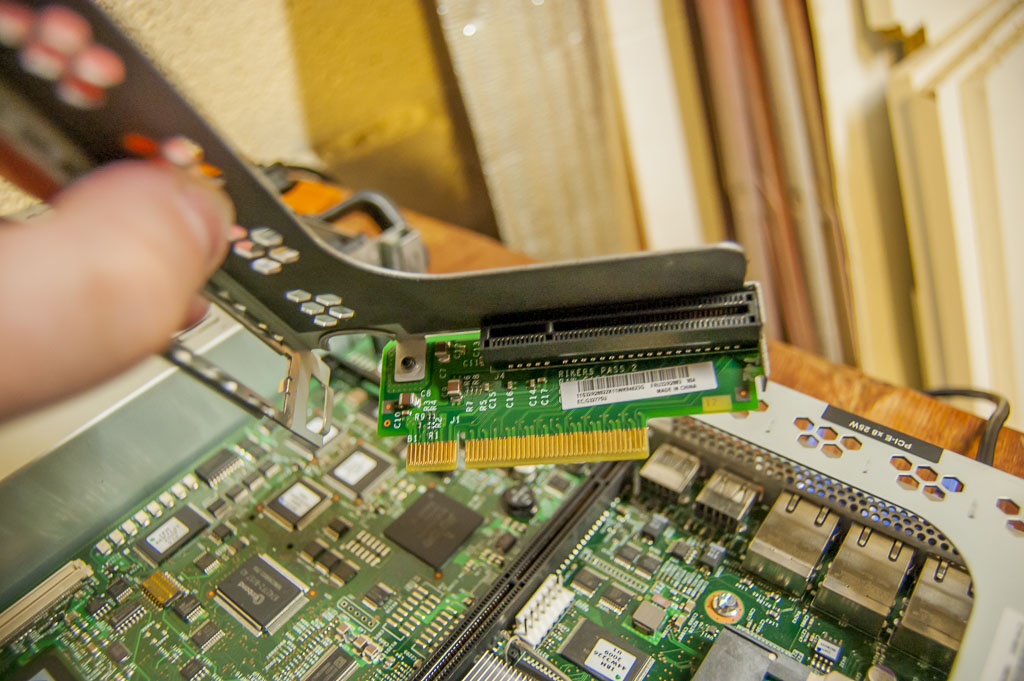

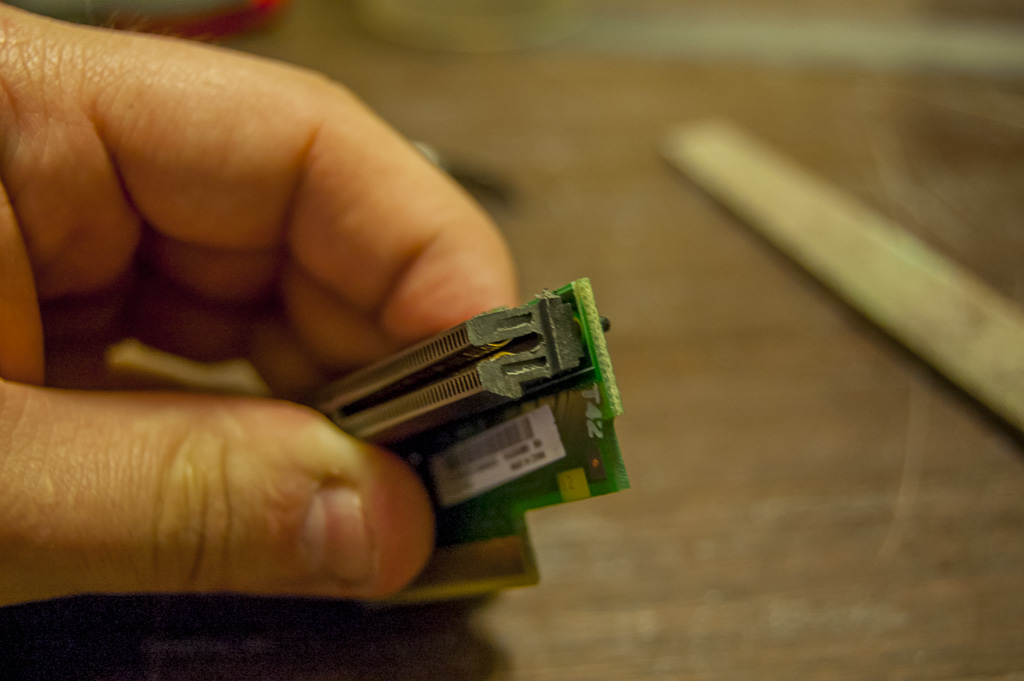

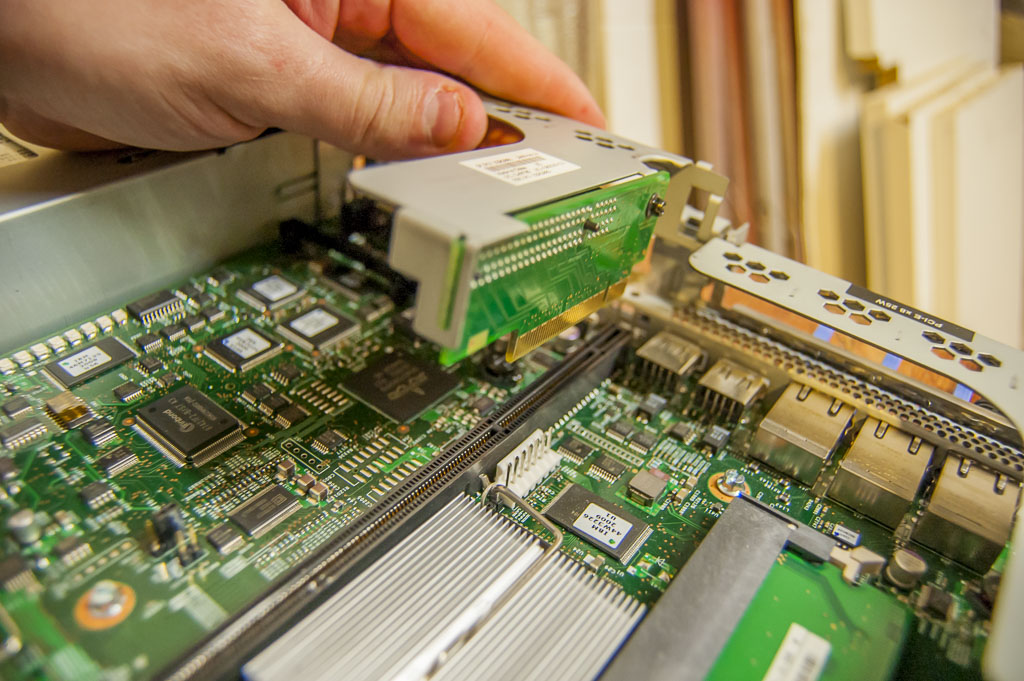

J'ai donc dû intervenir sur l'un des risers du serveur en limant la fin du port en plastique. Attention à ne pas toucher les pins du connecteur pendant l'opération !

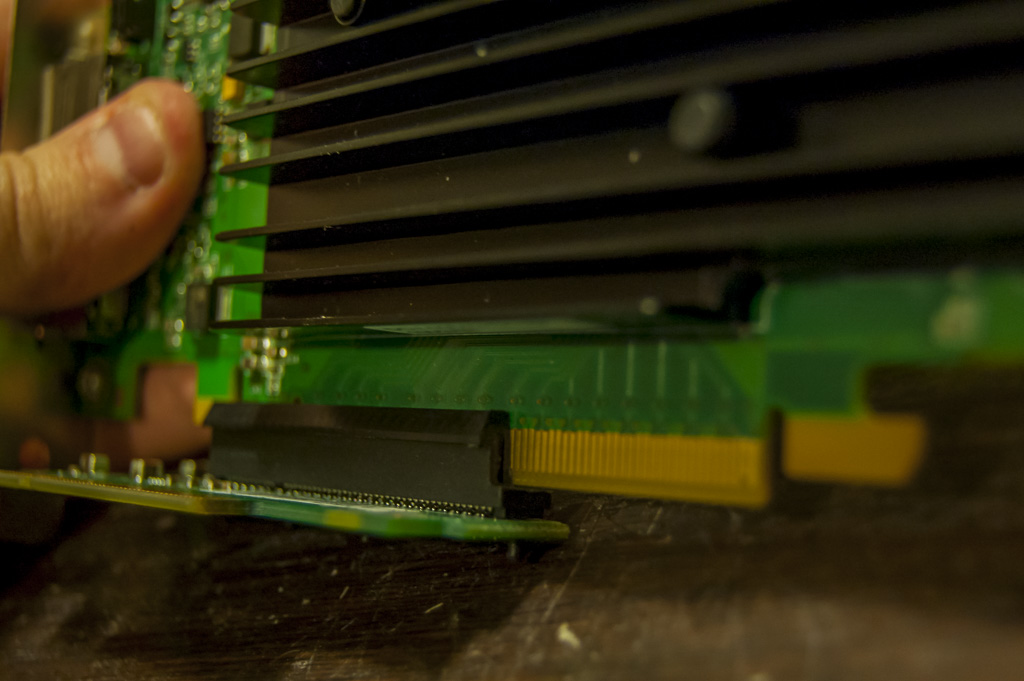

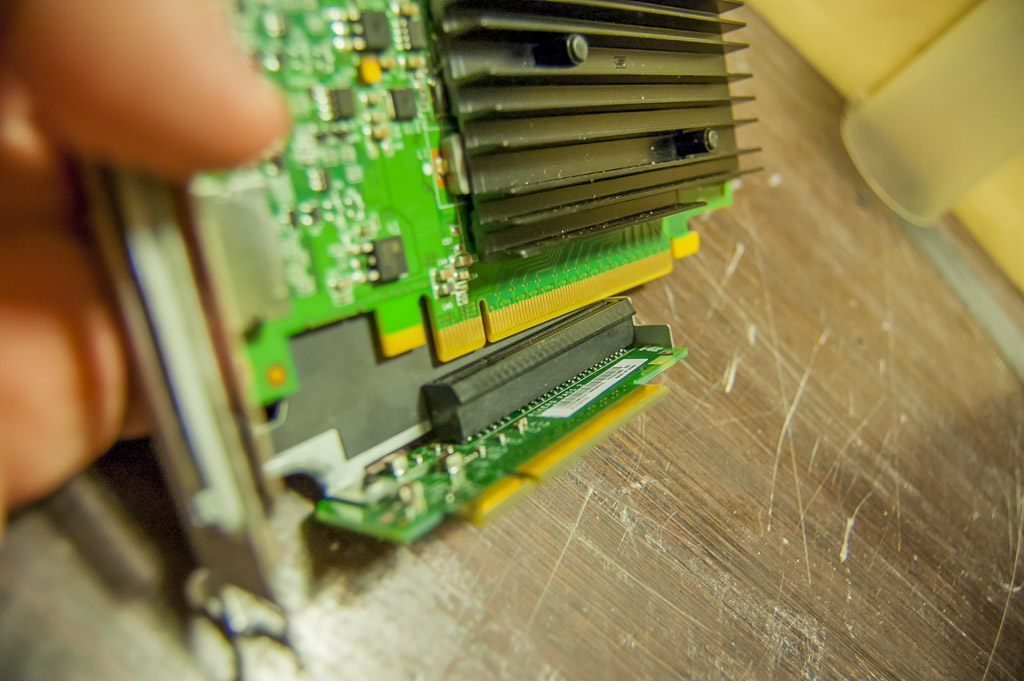

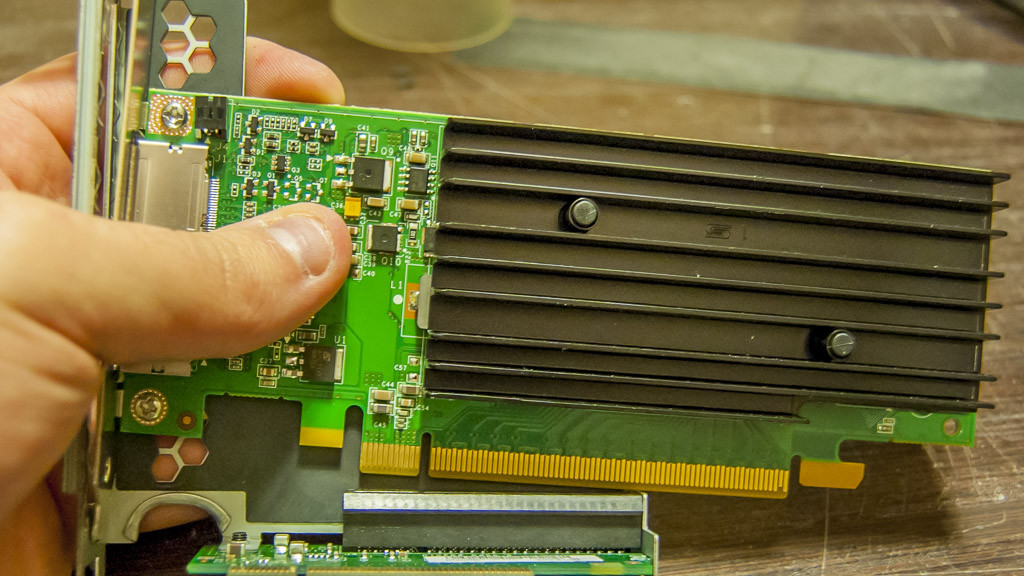

Une fois raboté de quelques millimètres, la carte 16x peut enfin passer. Enfin, elle peut surtout dépasser ! 😄

⚠️ Avertissement Important

Attention : Limer comporte des risques ! Procédez avec précaution ! 🤪

Cette modification peut endommager votre matériel si elle est mal réalisée. Je décline toute responsabilité en cas de problème.

🎁 Bonus du 26 Juin 2016 : La Quadro 2000

Attention : ce bonus peut heurter les geeks les plus sensibles !

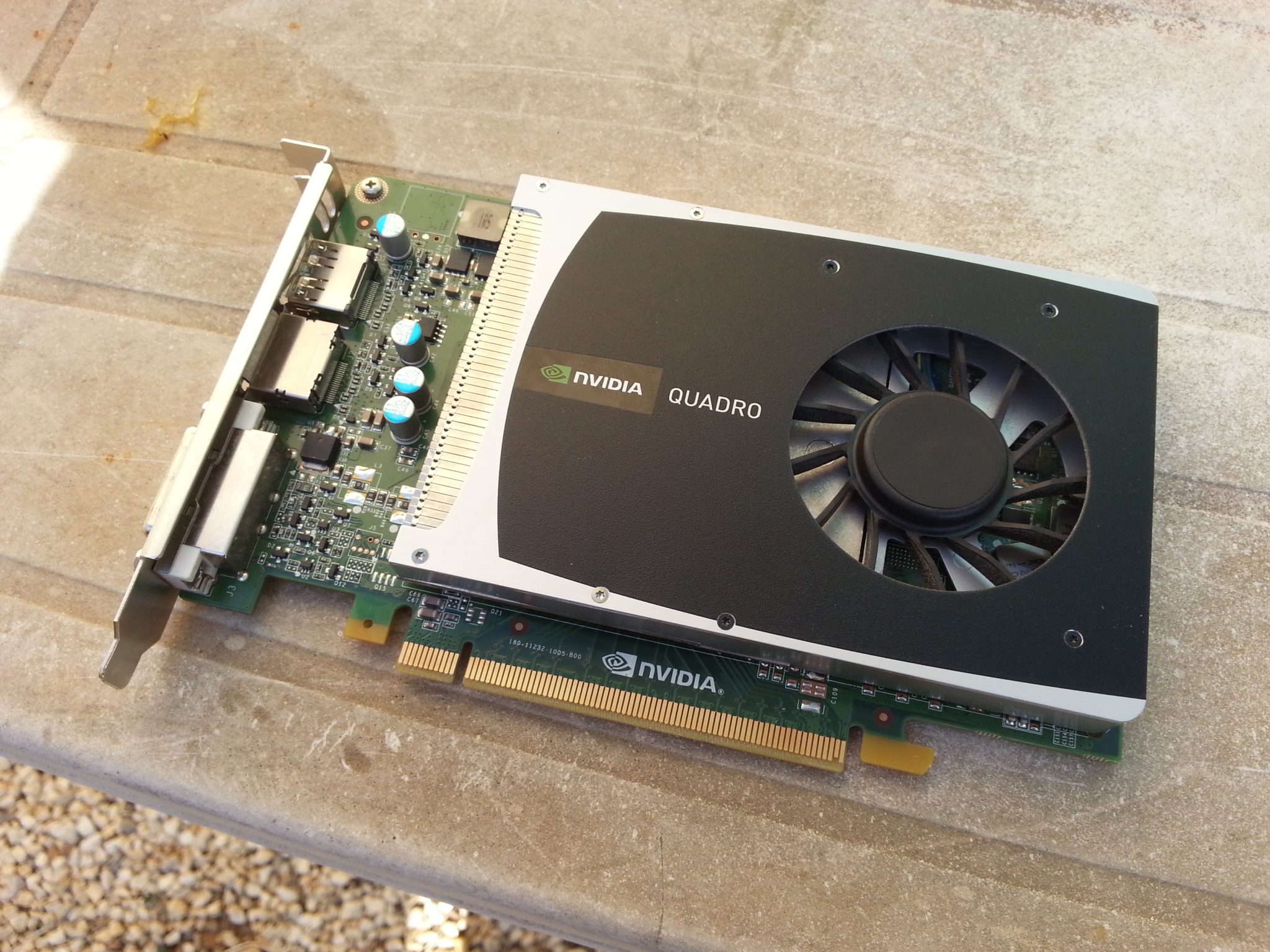

J'ai réussi à me dégotter une Nvidia Quadro 2000, carte graphique plutôt performante équipée de cœurs CUDA et ne nécessitant pas d'alimentation extérieure (pas de connecteur Molex 4, 6 ou 8 pins nécessaire).

Nouveau Problème : Conflit avec la RAM

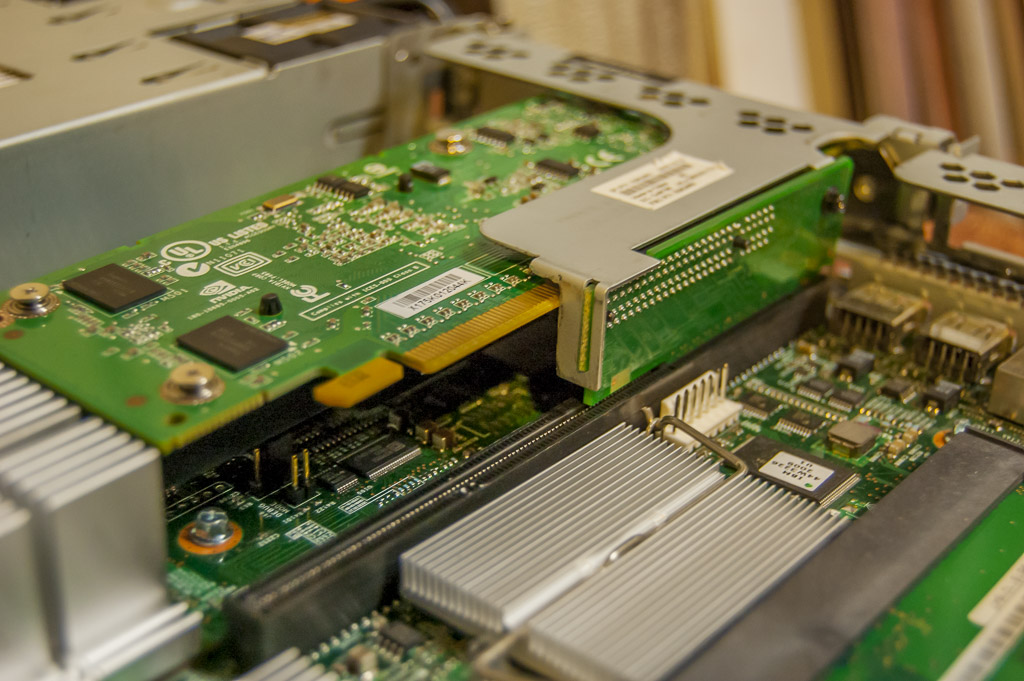

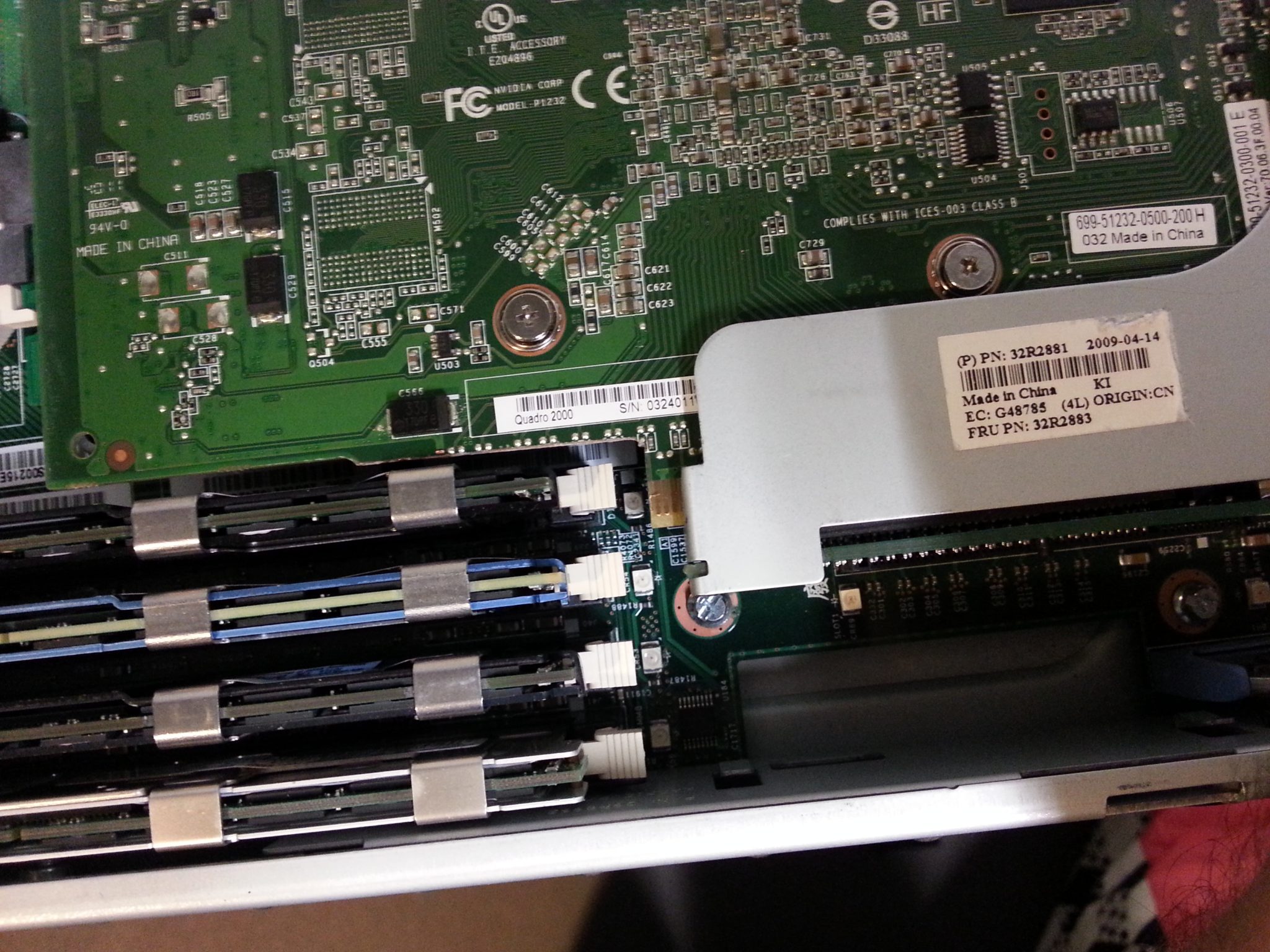

Avec ma précédente bidouille, la carte passait bien. Mais entre-temps, j'ai ajouté des barrettes mémoires (DDR2 FB-DIMM 32 Go) et là... la carte ne passe plus !

Pour rappel, l'emplacement est prévu pour une carte graphique en 8x et non en 16x. Le problème vient donc de l'encombrement physique.

La Solution Radicale (Âmes sensibles s'abstenir)

"Tu ne vas pas charcuter un élément plein de composants ultra-sensibles ?"

Eh bien... détournez les yeux, car c'est exactement ce que j'ai fait ! 😱

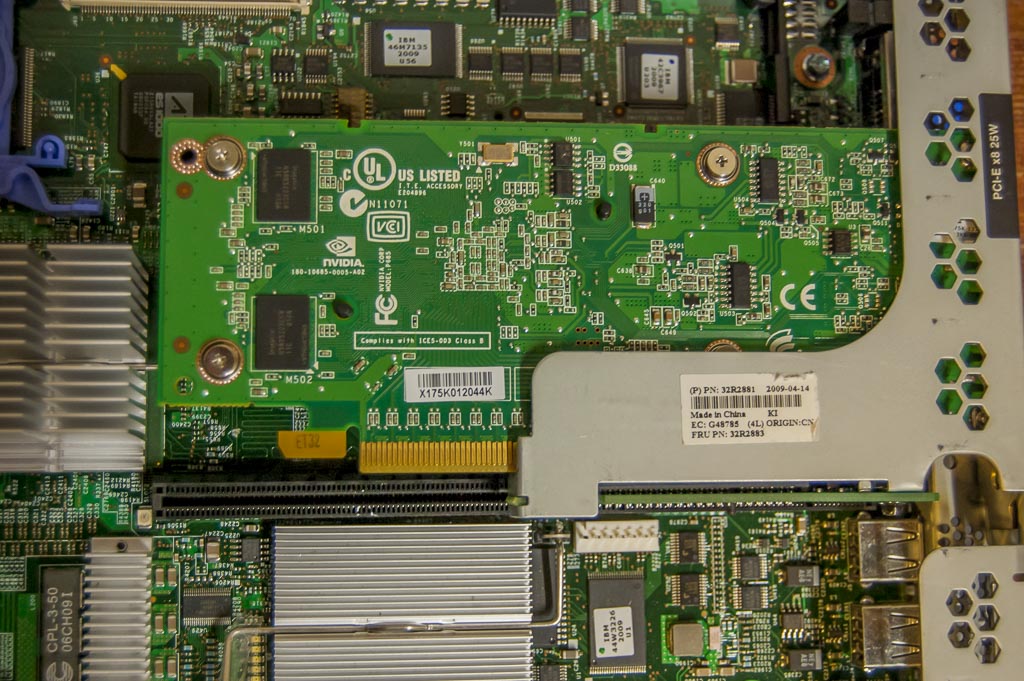

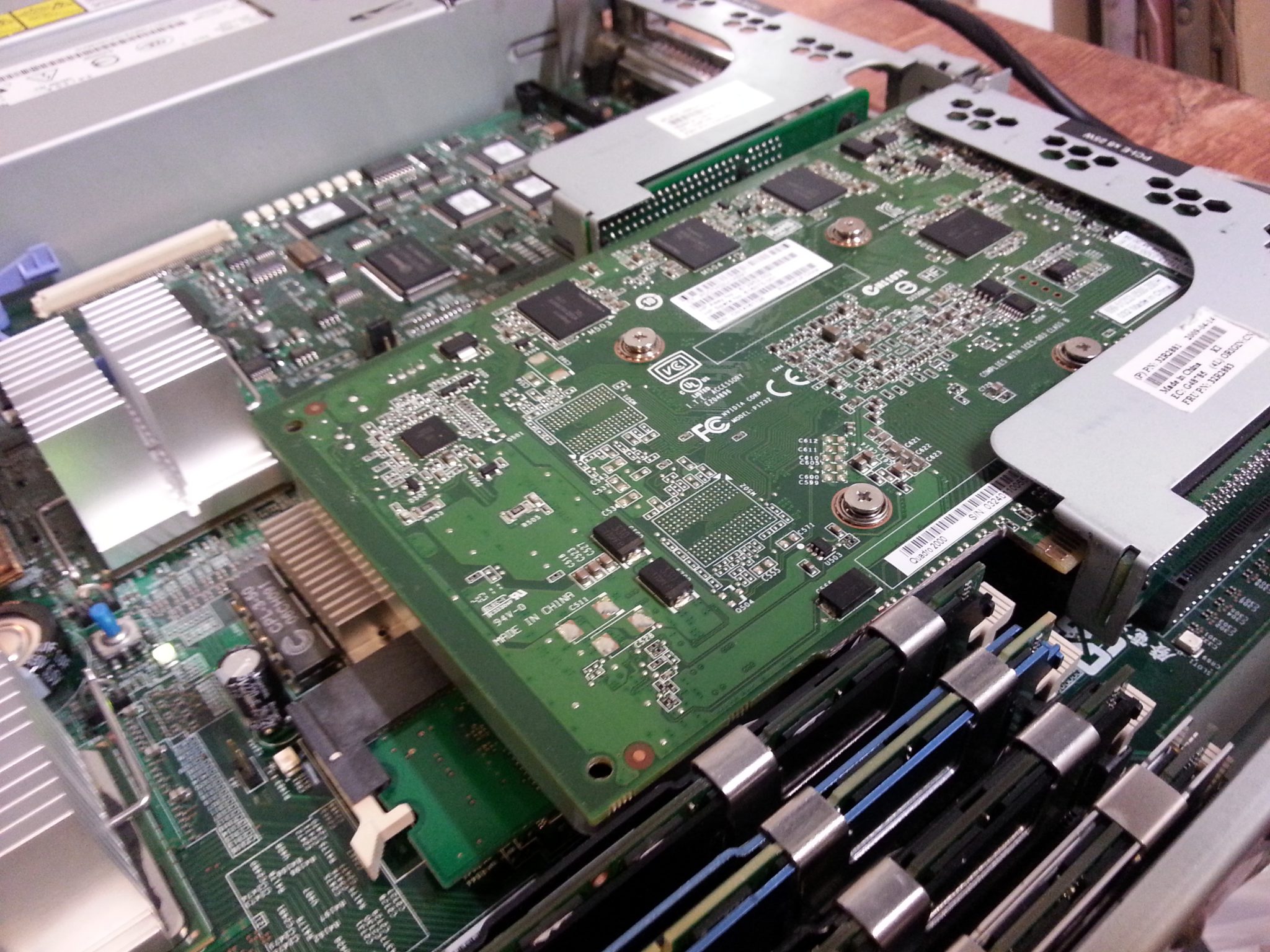

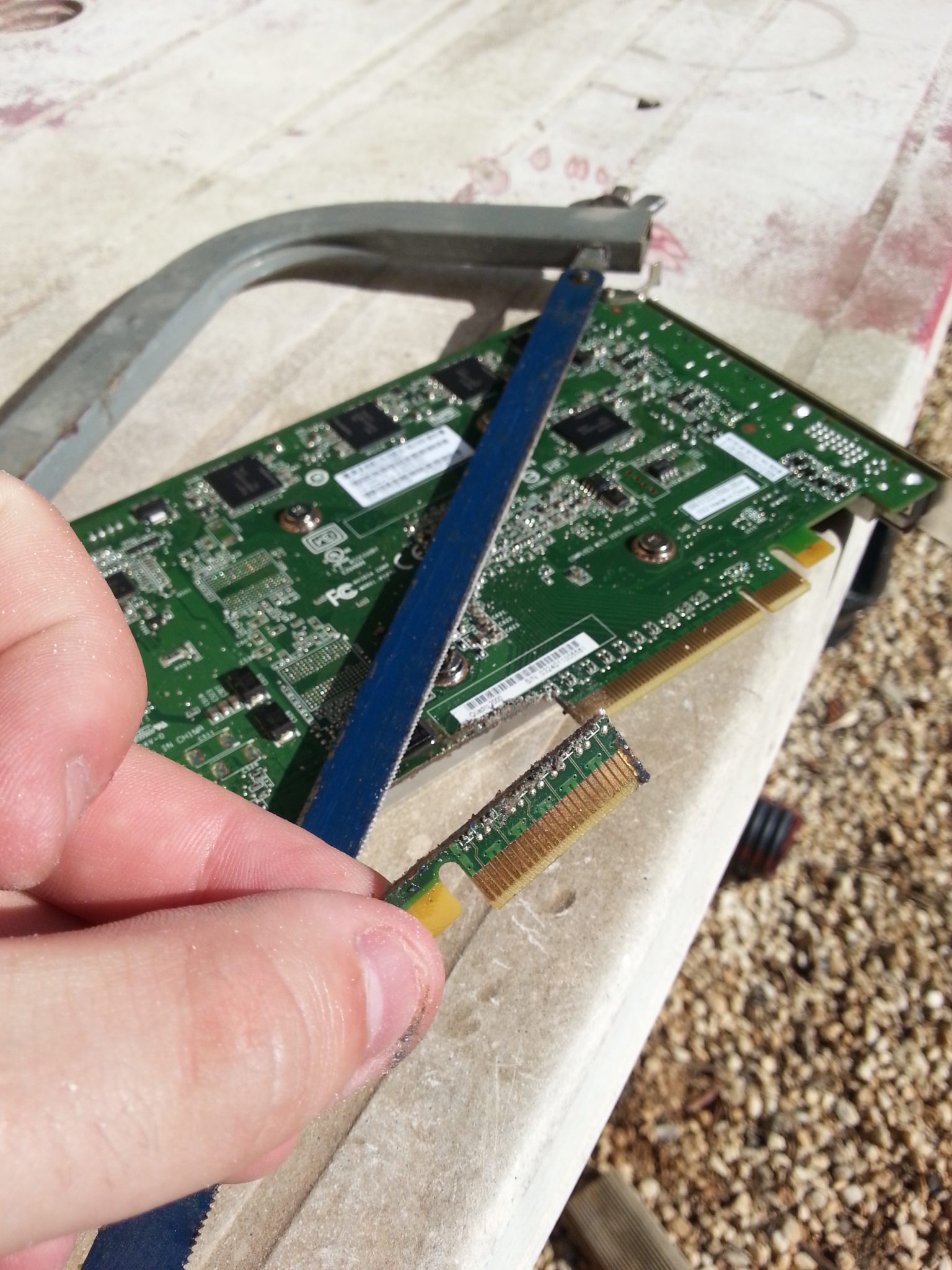

J'ai modifié la carte graphique elle-même pour qu'elle puisse s'insérer dans l'espace disponible. Oui, j'ai osé !

Conclusion

Cette amélioration a permis de redonner une seconde vie à ce serveur en le rendant enfin capable de gérer efficacement les rendus d'animations. Les modifications, bien que radicales, ont porté leurs fruits.

Rappel important : Ces modifications présentent des risques et peuvent endommager votre matériel. Elles sont réalisées à vos propres risques. Cette approche convient aux bidouilleurs confirmés qui acceptent la possibilité de perdre leur matériel.

Pour les moins aventureux, il existe des solutions plus conventionnelles comme l'achat de matériel compatible ou l'utilisation de serveurs avec des slots PCIe 16x natifs.

Astuce Pro : Avant de modifier physiquement du matériel, vérifiez toujours s'il existe des alternatives logicielles ou des configurations BIOS qui pourraient résoudre votre problème !
