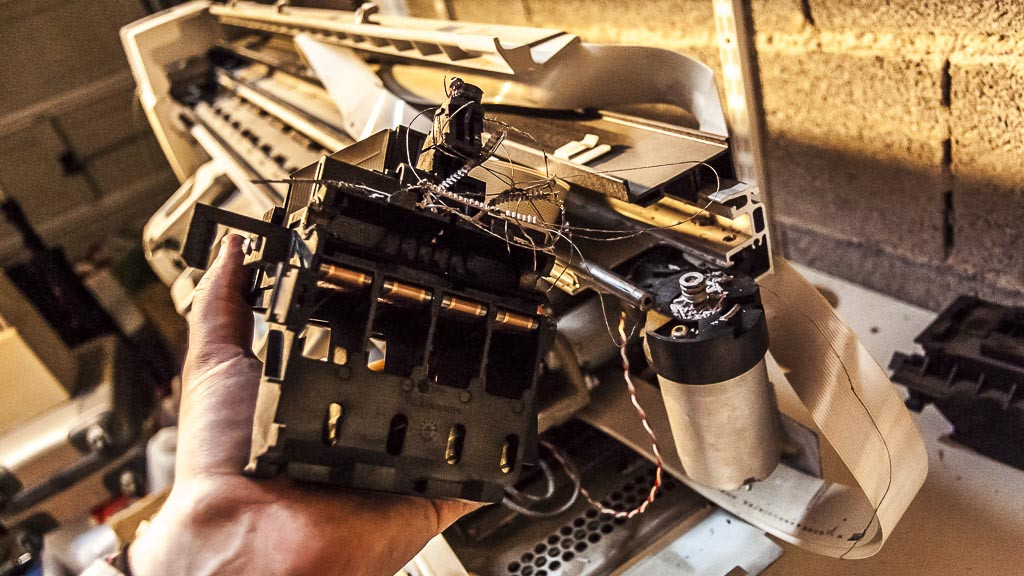

Réparation et Restauration d'un Vieux Traceur HP DJ450c

L'Offre Irrésistible : Un Traceur Sauvé de la Décharge 📦

La Proposition

Il y a quelques années, un ancien collègue de travail m'a demandé s'il je souhaitais récupérer un vieux traceur qui était destiné à la décharge.

Sa question :

"Bilou, ça t'intéresserait un vieux traceur HP ? Il va partir à la benne..."

Ma réponse immédiate : "Tu rigoles ? Bien sûr que oui !" 😍

Il Me Connaissait Bien

Me connaissant bien, il savait que ce genre d'offre était irrésistible pour moi ! 🖨️✨

Pourquoi :

• 🔧 J'adore restaurer du matériel
• ♻️ Je déteste le gaspillage
• 🖨️ Les traceurs, c'est fascinant
• 💪 Le défi technique m'excite

Un traceur HP DesignJet, c'est quand même autre chose qu'une imprimante domestique ! On parle d'une machine professionnelle conçue pour imprimer en grand format (plans d'architecte, posters, etc.).

Rapatriement à l'Atelier

Une fois rapatrié à l'atelier, ce vénérable appareil avait beaucoup à me raconter sur son état de santé.

Premiers constats :

• 📦 Encombrement : C'est GROS (environ 1,5 m de large)
• 💪 Poids : C'est LOURD (~40 kg)
• 🕰️ Âge : Années 90 (au moins 20-25 ans)
• 🤔 État : À déterminer...

La Patience du Restaurateur ⏳

Pas une Priorité Immédiate

Cependant, n'étant pas une priorité immédiate (j'avais d'autres projets en cours), j'ai pris mon temps pour le remettre en parfait état de fonctionnement. ⏳🛠️

Pourquoi prendre son temps :

1. 🧠 Réfléchir à la meilleure approche
2. 📚 Se documenter sur le modèle
3. 🔧 Rassembler les pièces nécessaires
4. 😌 Profiter du processus (pas de stress)

Durée totale : Plusieurs mois entre la récupération et la finalisation (en travaillant dessus par intermittence).

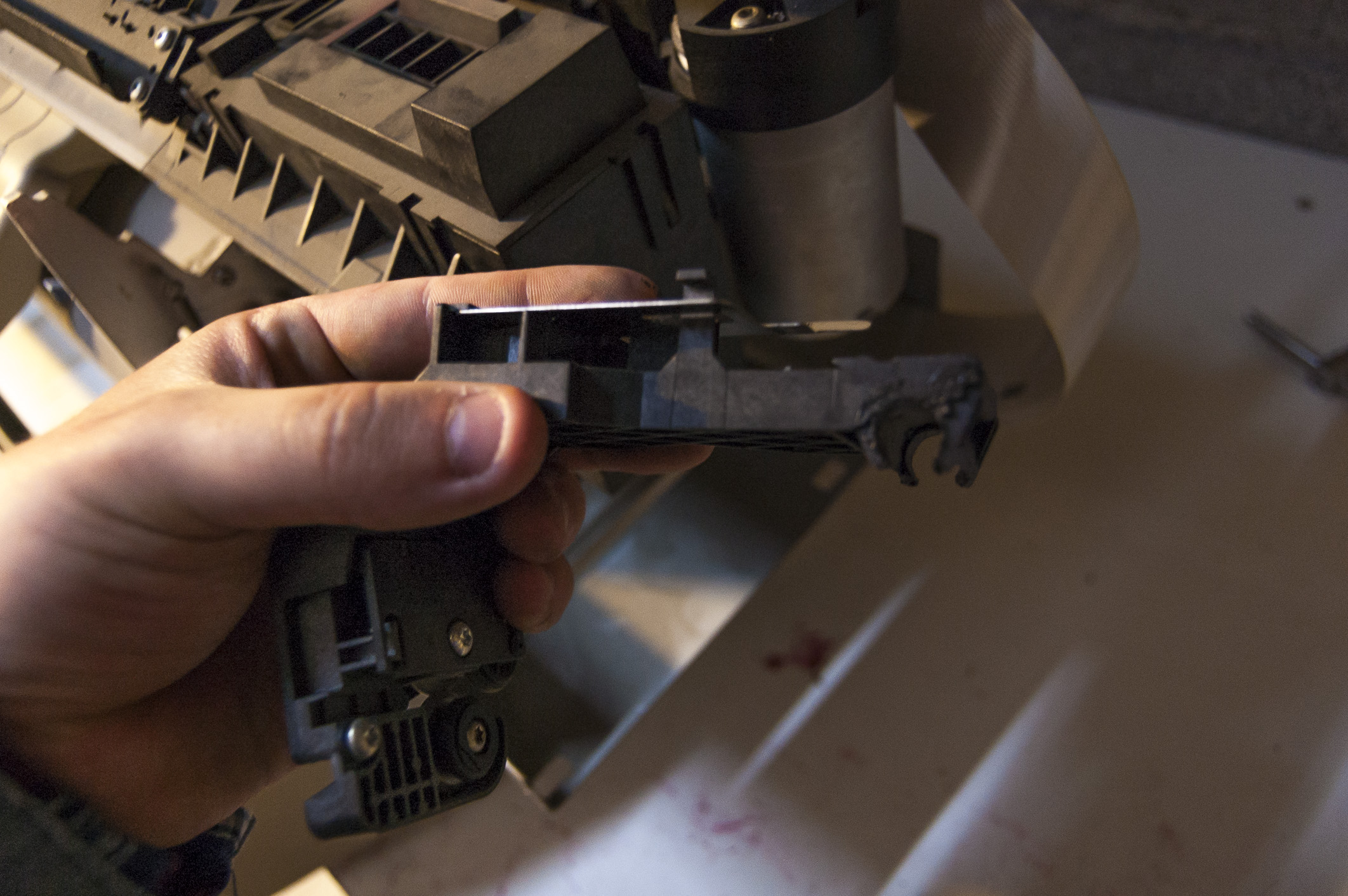

Phase 1 : Inspection Minutieuse 🔍

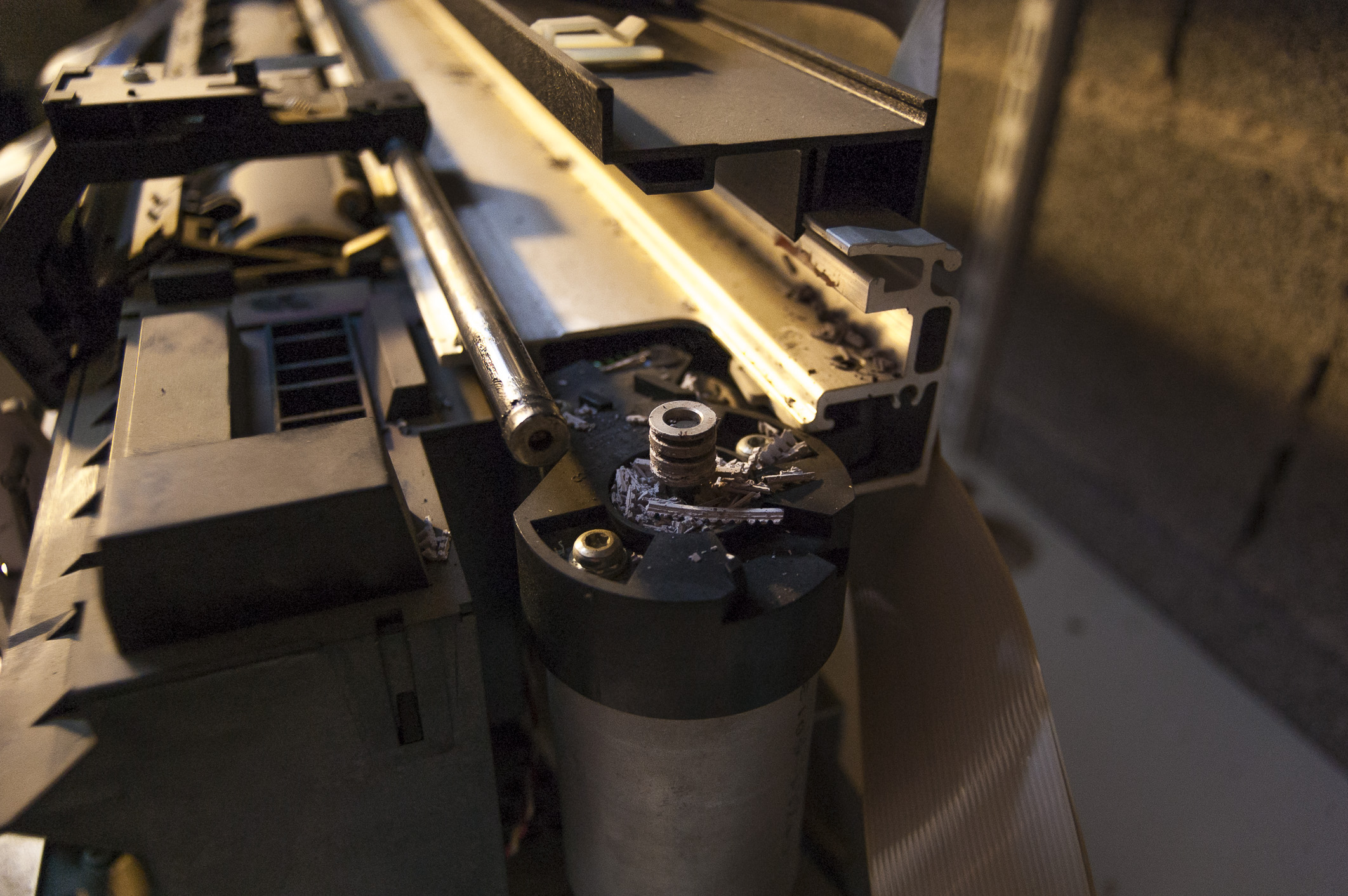

Démontage et Diagnostic

Après une inspection minutieuse, j'ai pu établir un diagnostic complet.

Les problèmes identifiés :

Problèmes Mécaniques ⚙️

• 🔗 Courroie : Détendue, craquelée, proche de la rupture
• 🦴 Pignons : Encrassés et manquant de graisse
• 🛤️ Rails : Poussiéreux et collants
• 🔩 Mécanismes : Grippés par le temps

Problèmes d'Impression 🖨️

• 💧 Cartouches : Périmées ou séchées
• 🚿 Têtes : Buses bouchées
• 📋 Circuit d'encre : Probablement obstrué

Cosmétique 🎨

• 💛 Plastique : Jauni par les années
• 🧹 Poussière : Partout (des années d'accumulation)
• 📦 Boîtier : Traces d'usure

Phase 2 : Remise en Forme Mécanique 🔧

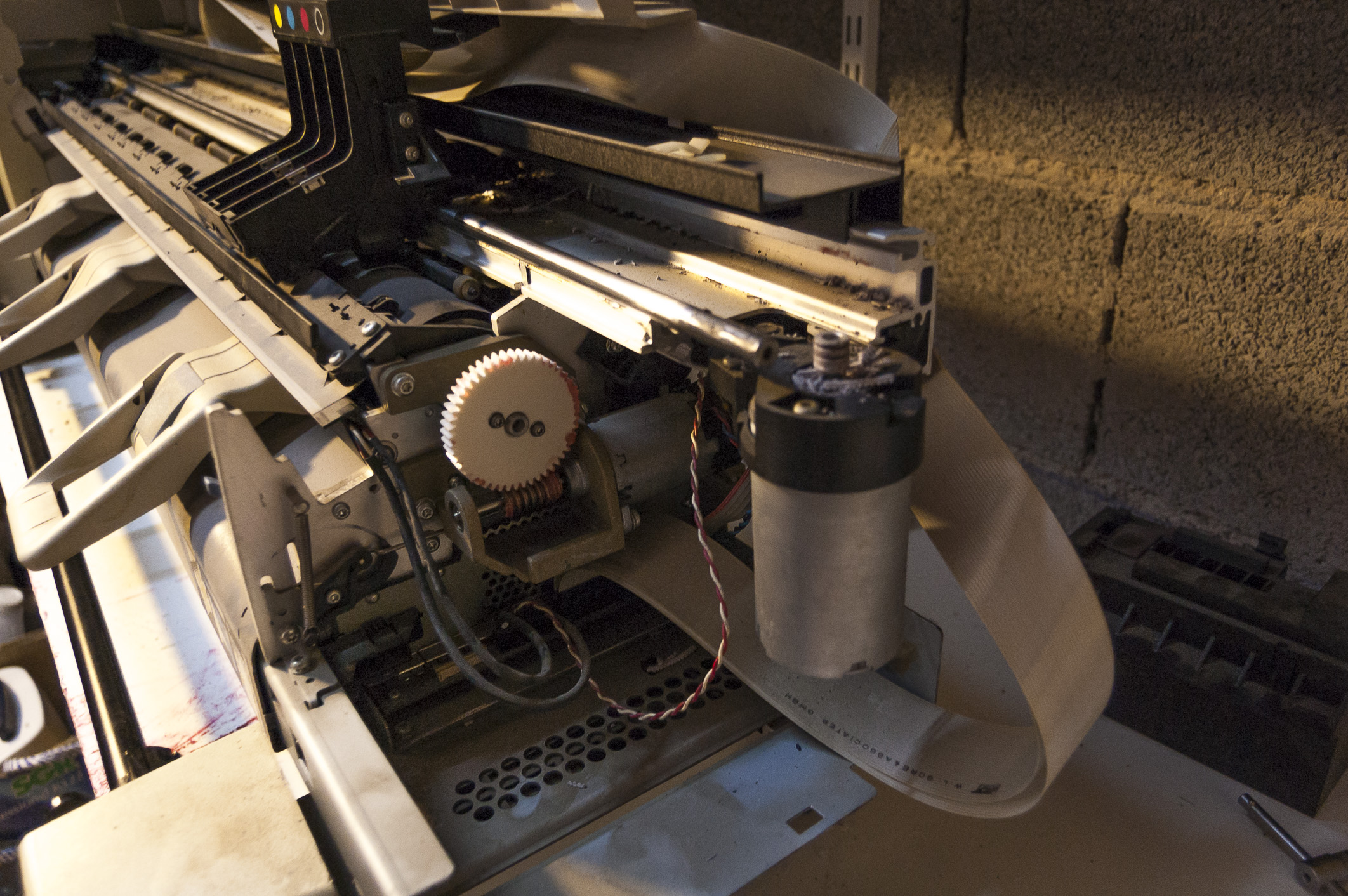

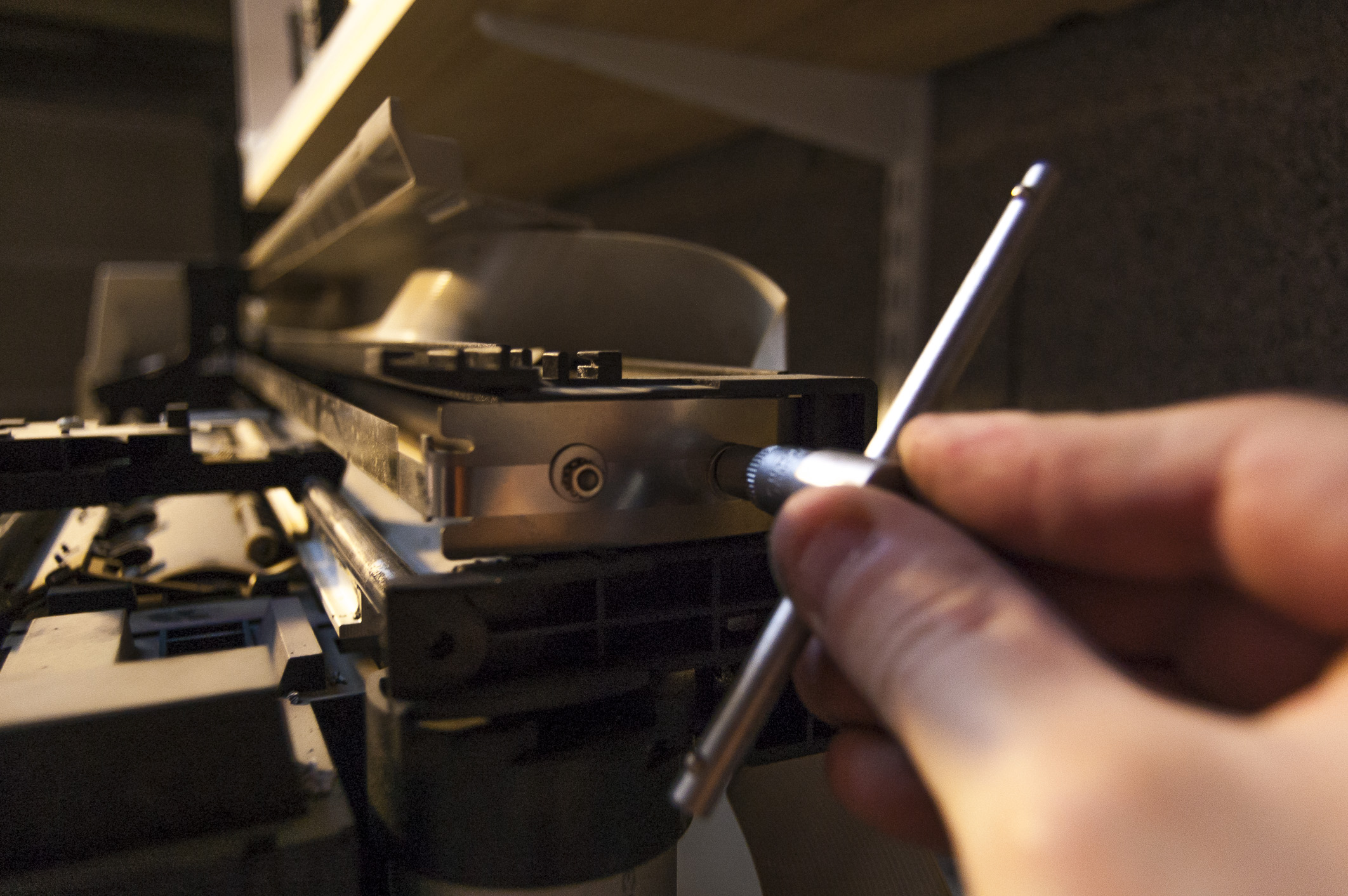

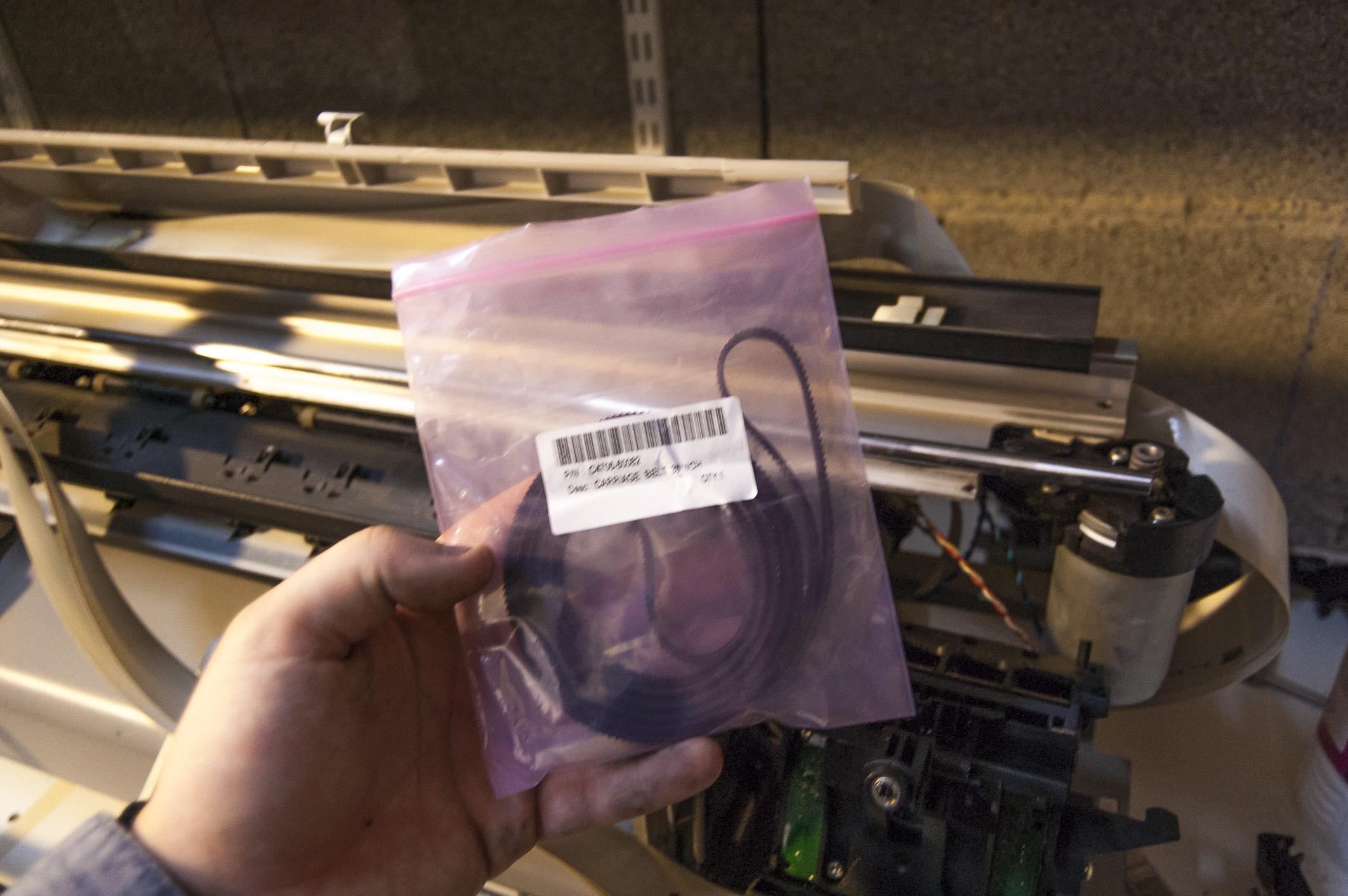

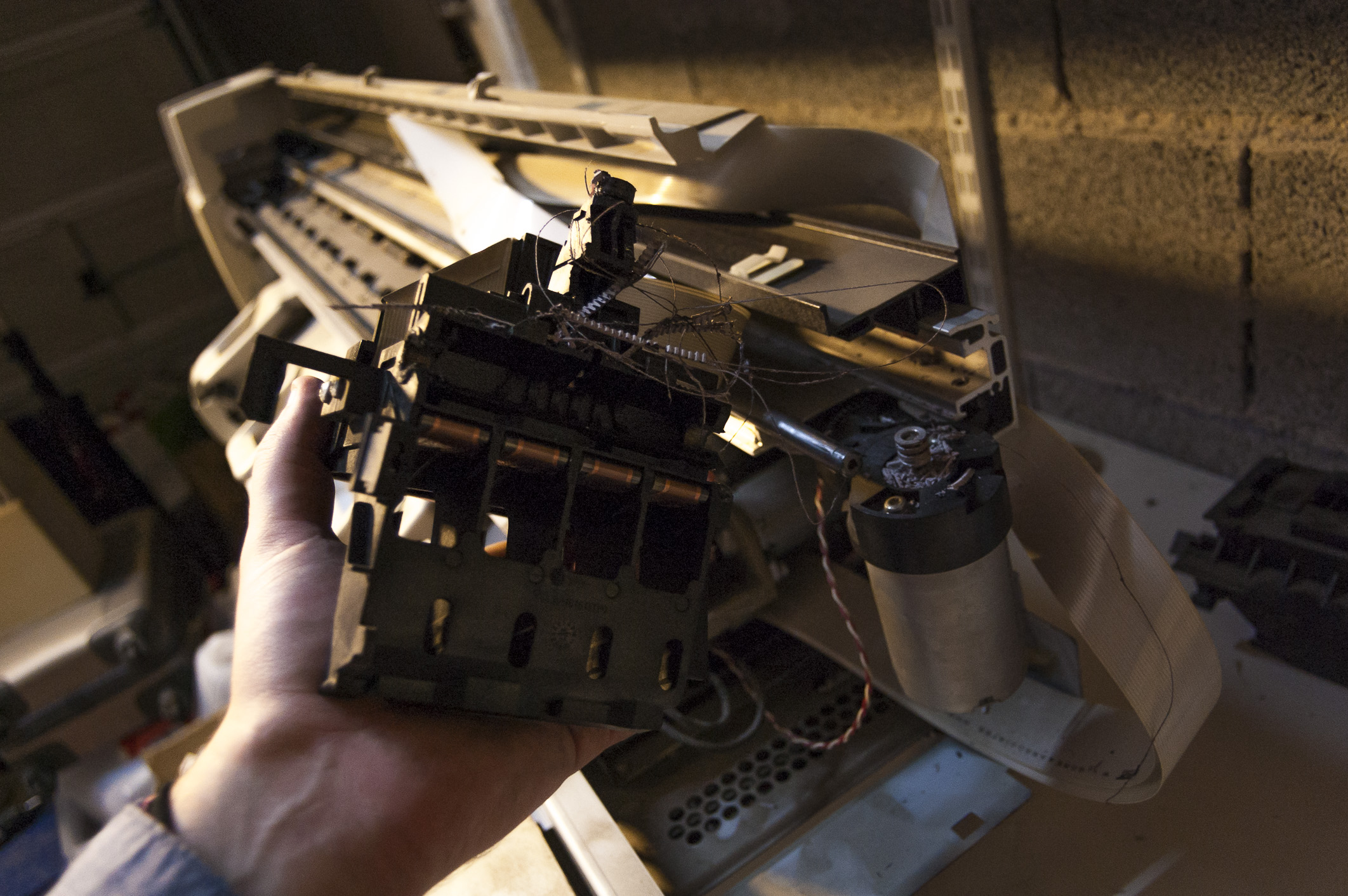

Remplacement de la Courroie

J'ai commencé par remplacer la courroie, une opération essentielle pour assurer un mouvement fluide des têtes d'impression. 🏗️⚙️

Pourquoi c'est crucial :

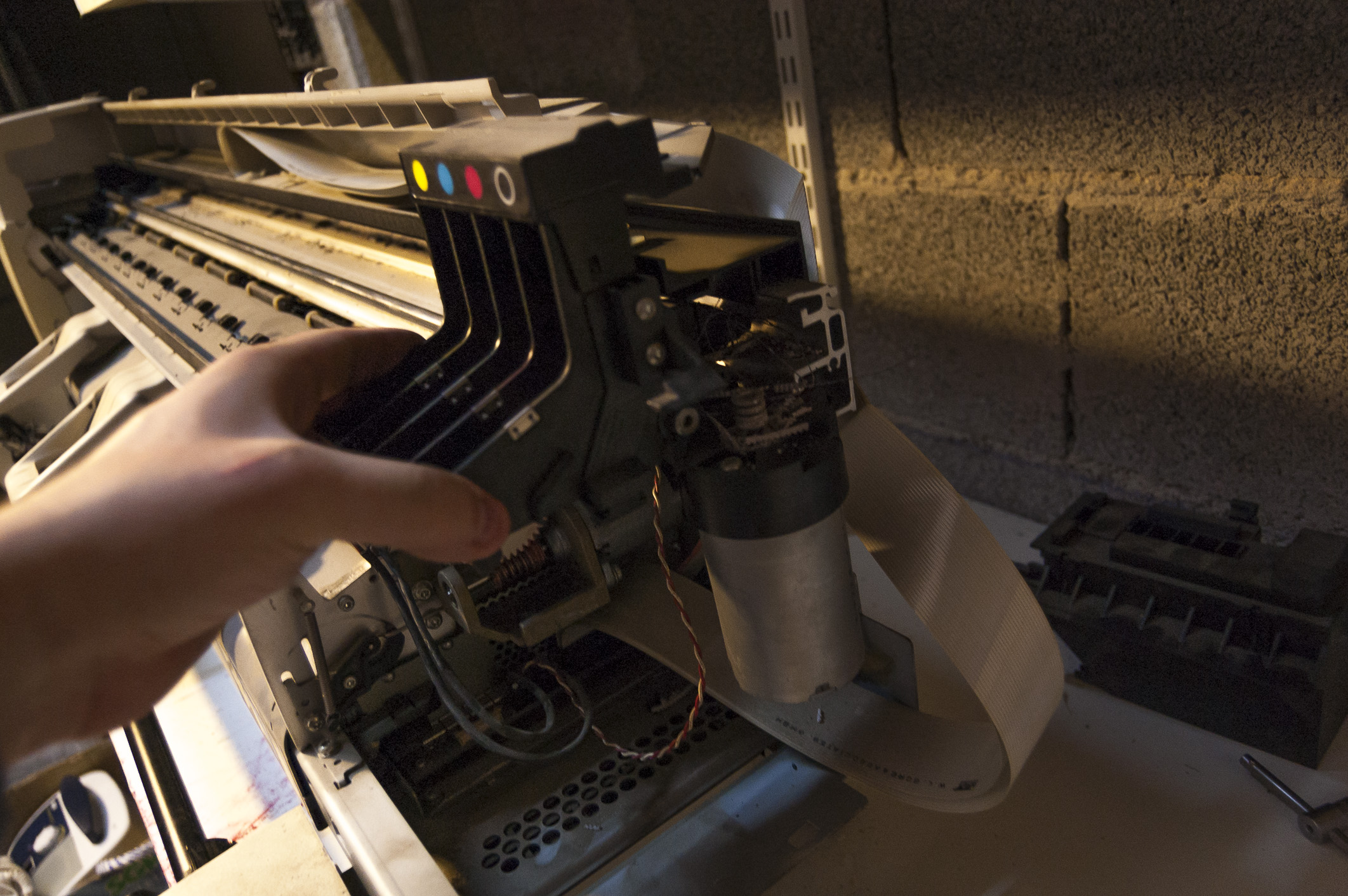

• 🎯 La courroie assure le déplacement précis du chariot
• 📏 Une courroie usée = impressions décalées
• 💥 Une rupture = traceur inutilisable

Le processus :

1. 🔓 Démonter les protections latérales
2. 🔍 Repérer le trajet de la courroie
3. 📸 Photographier avant démontage
4. 🗑️ Retirer l'ancienne courroie
5. 🆕 Installer la nouvelle (avec la bonne tension !)
6. 🔄 Tester le mouvement à la main

Où trouver la courroie : eBay, pièces détachées spécialisées, ou sites de reprographie.

Le Grand Nettoyage 🧼

Ensuite, un grand nettoyage s'imposait :

Opérations effectuées :

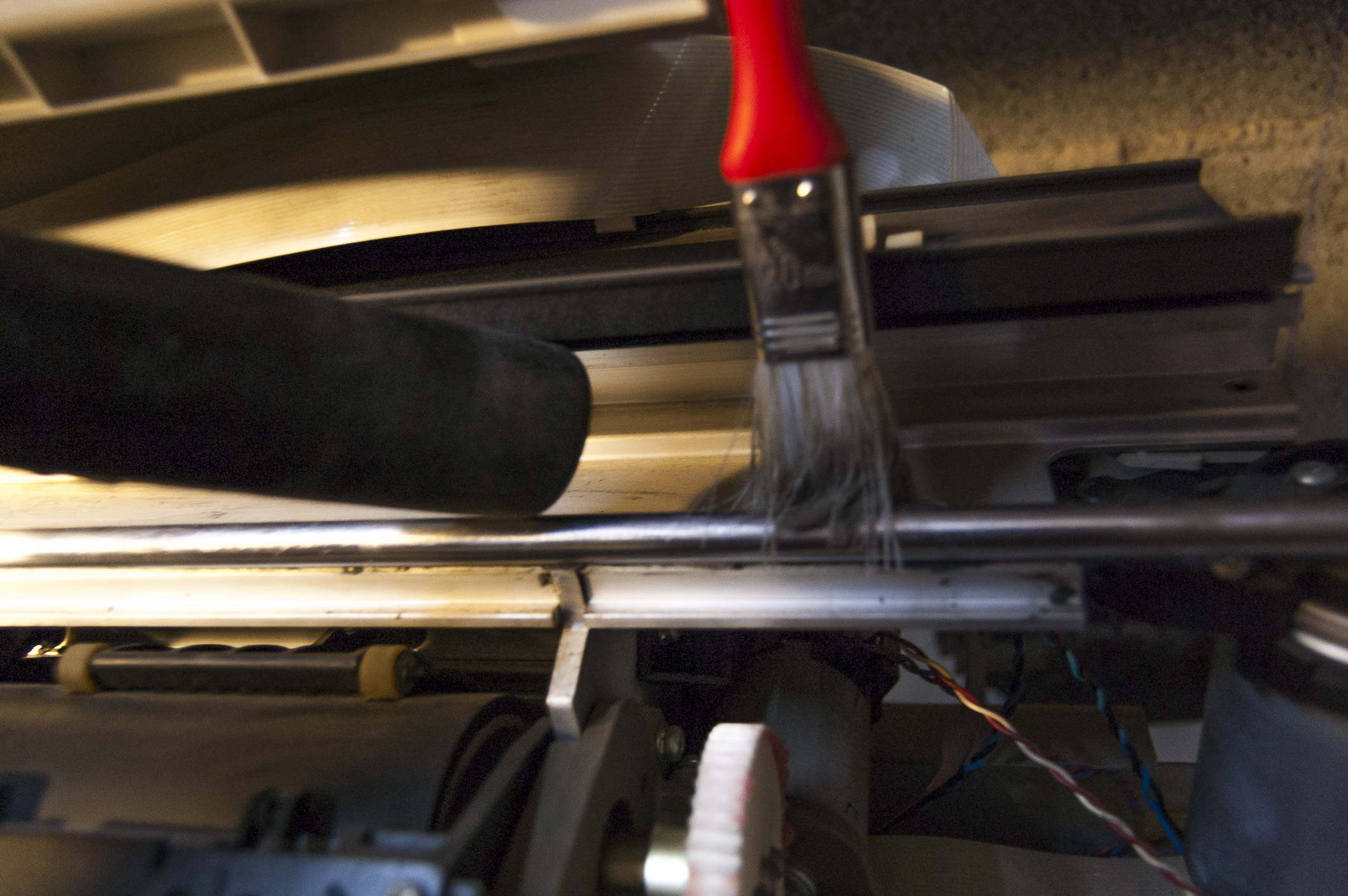

Dépoussiérage 💨

• 🌪️ Soufflette pour les zones accessibles
• 🖌️ Pinceaux pour les recoins
• 🧹 Aspirateur (avec embout brosse)

Dégraissage 🧴

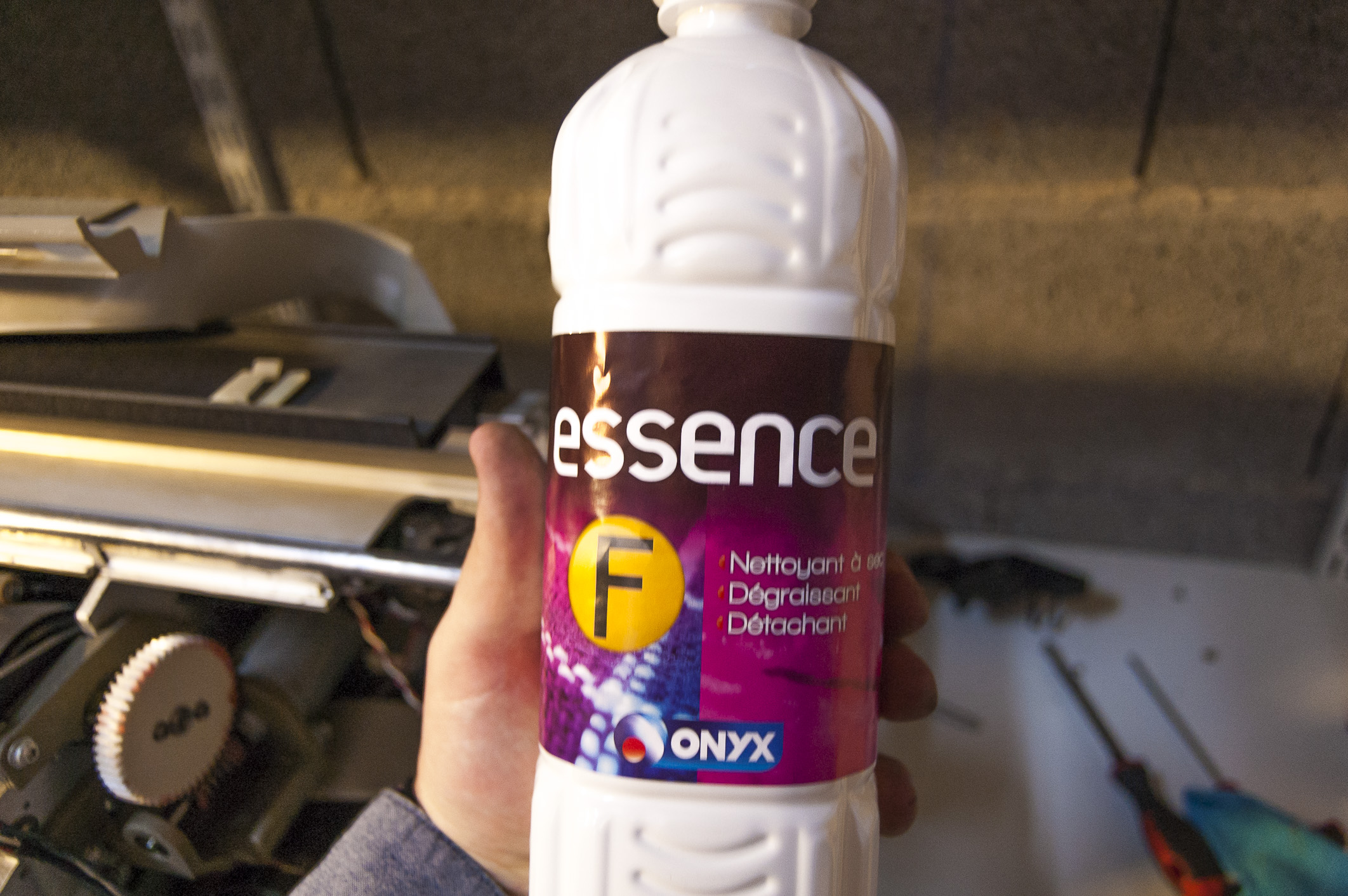

• 🧪 Essence F pour les parties mécaniques
• 🧽 Dégraissant pour les plastiques
• 🧼 Alcool isopropylique pour l'électronique

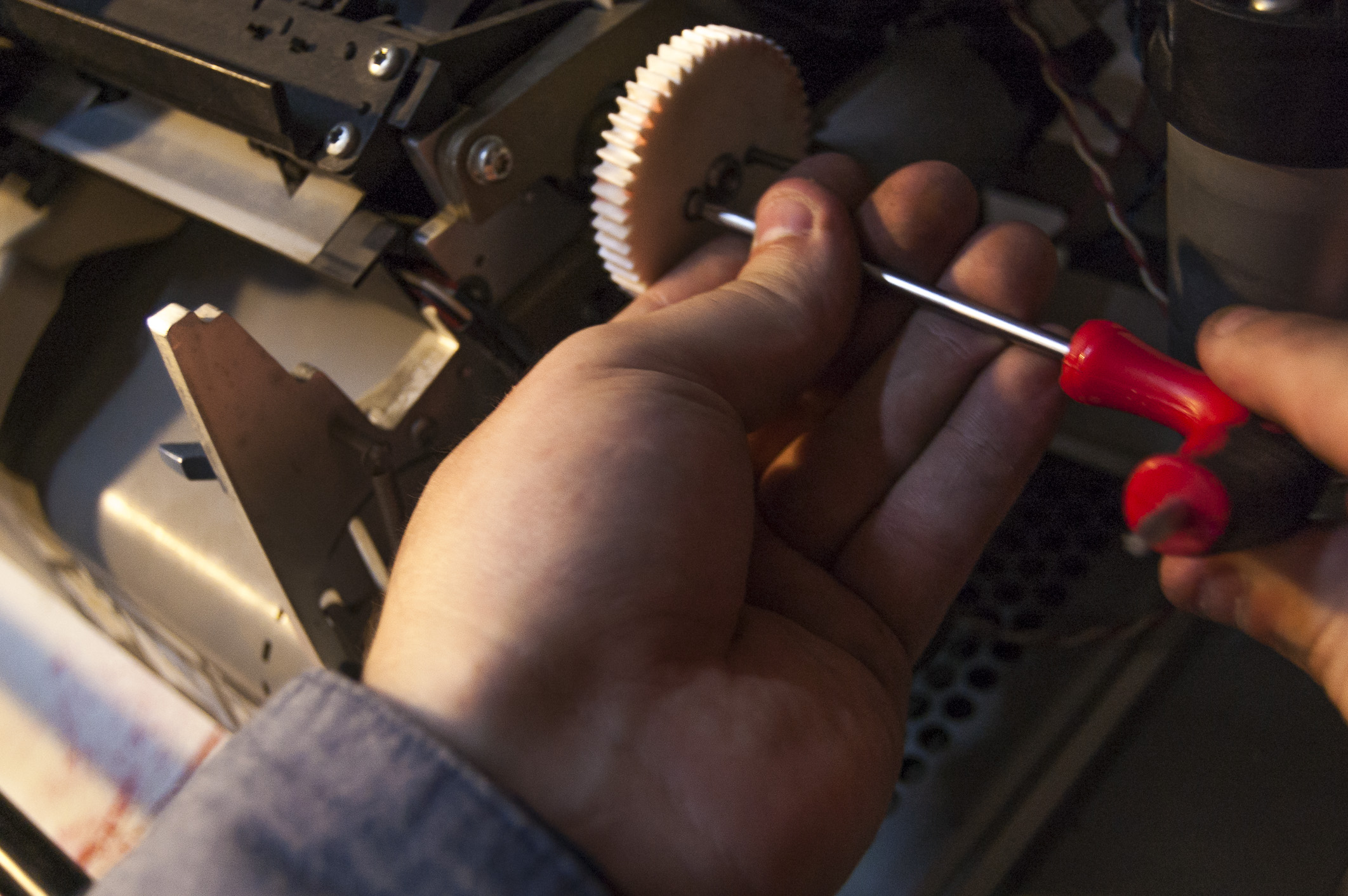

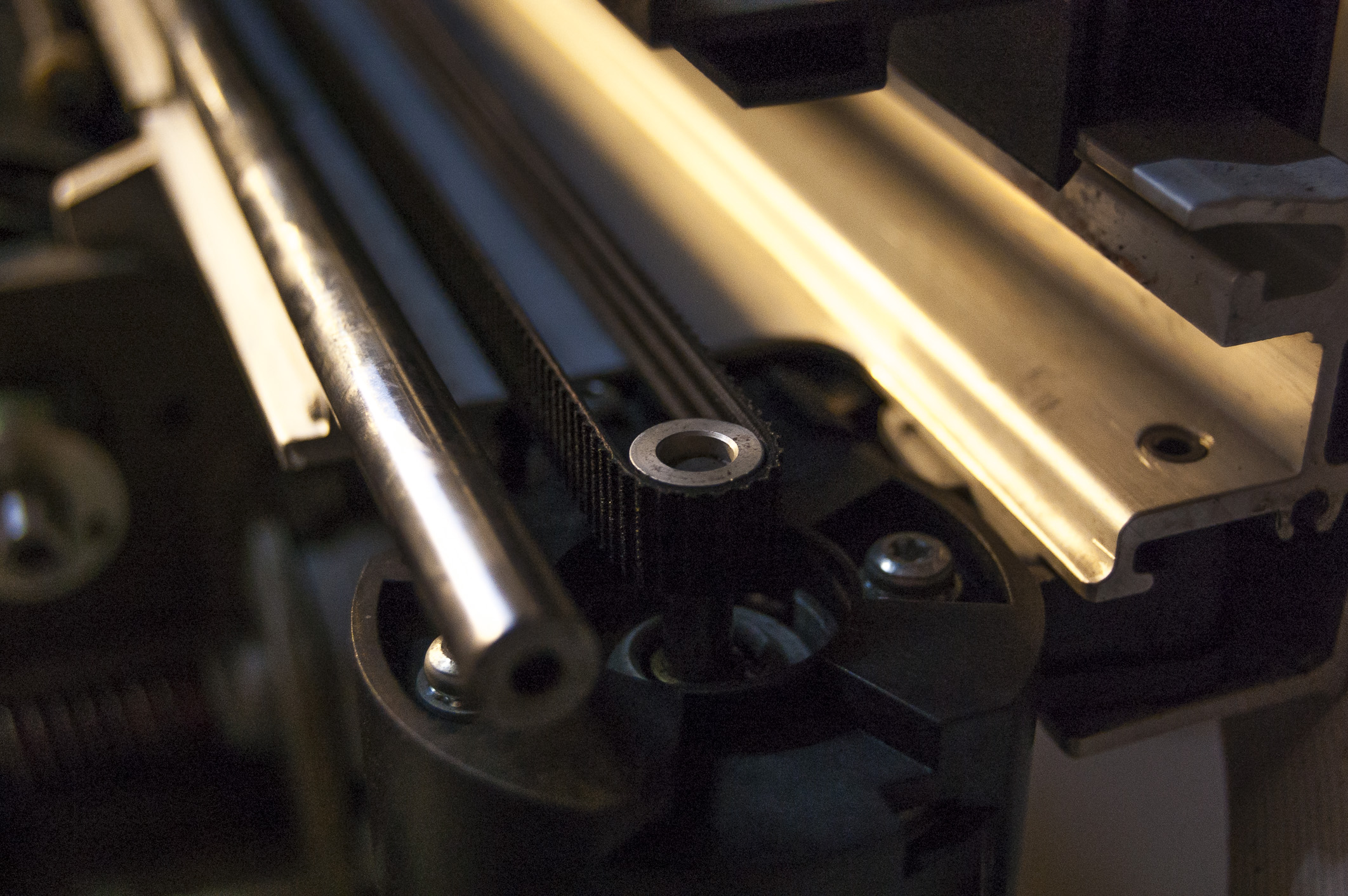

Graissage ⚙️

• 🛢️ Graisse pour les pignons
• 💧 Huile légère pour les rails
• 🔧 Application parcimonieuse (trop = attire la poussière)

Zones traitées :

• 🦴 Pignons et engrenages
• 🛤️ Rails de guidage
• ⚙️ Mécanismes soumis aux frictions
• 🔄 Axes de rotation

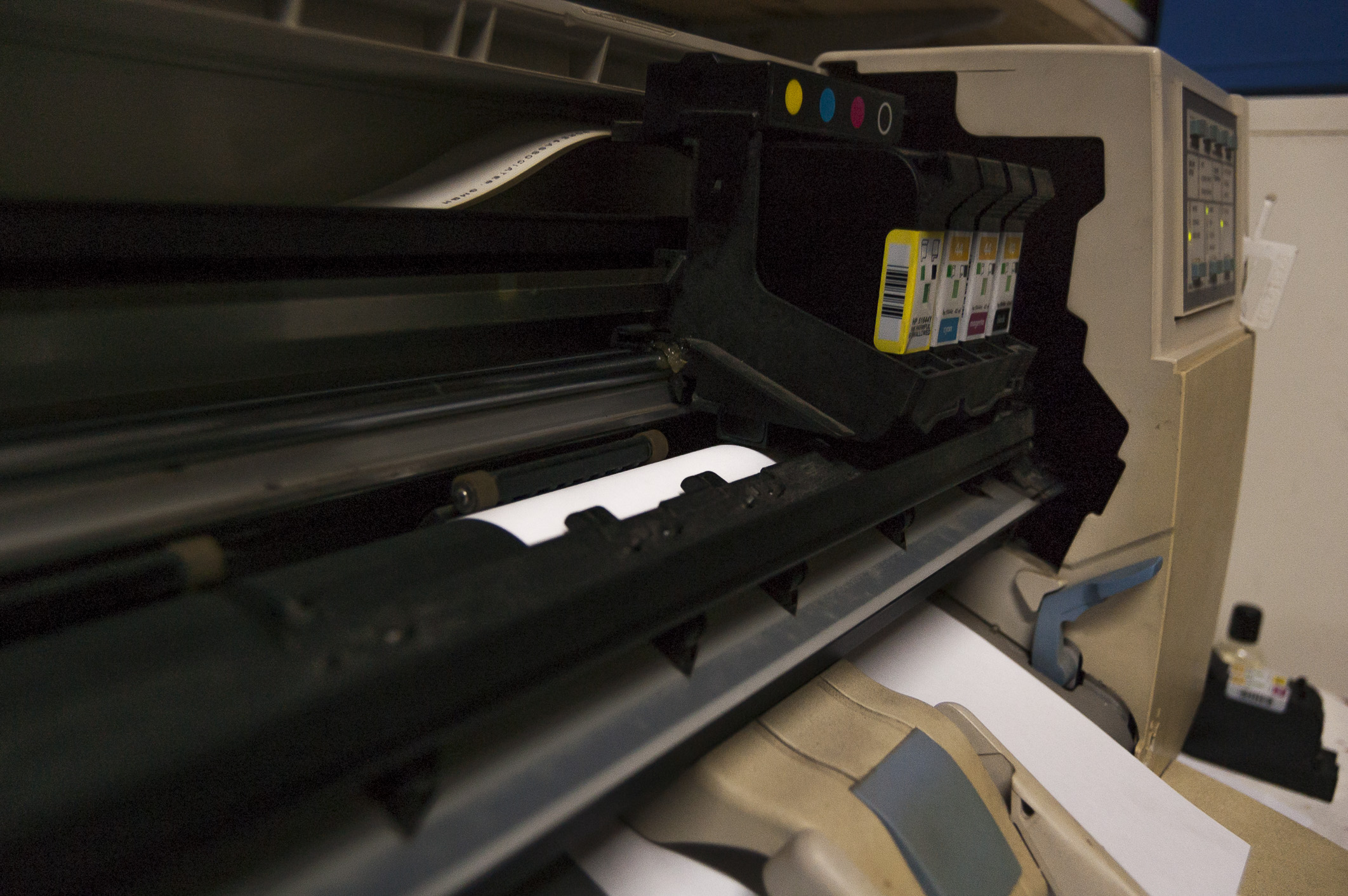

Phase 3 : Le Problème des Cartouches 💧

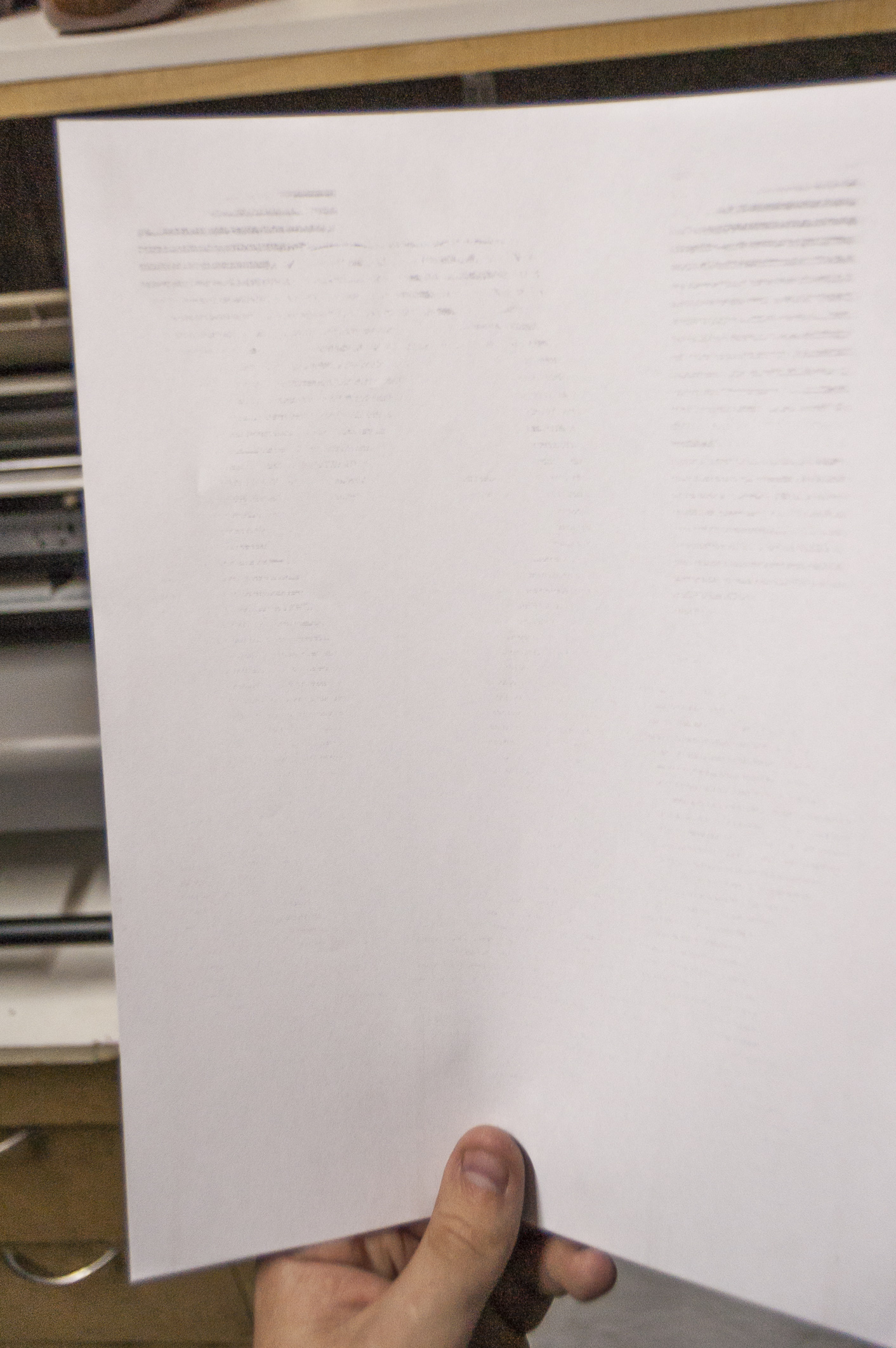

Premiers Tests Décevants

Une fois cette remise en forme mécanique effectuée, il était temps de passer aux tests. 🔄🔍

Résultat : Déception ! 😞

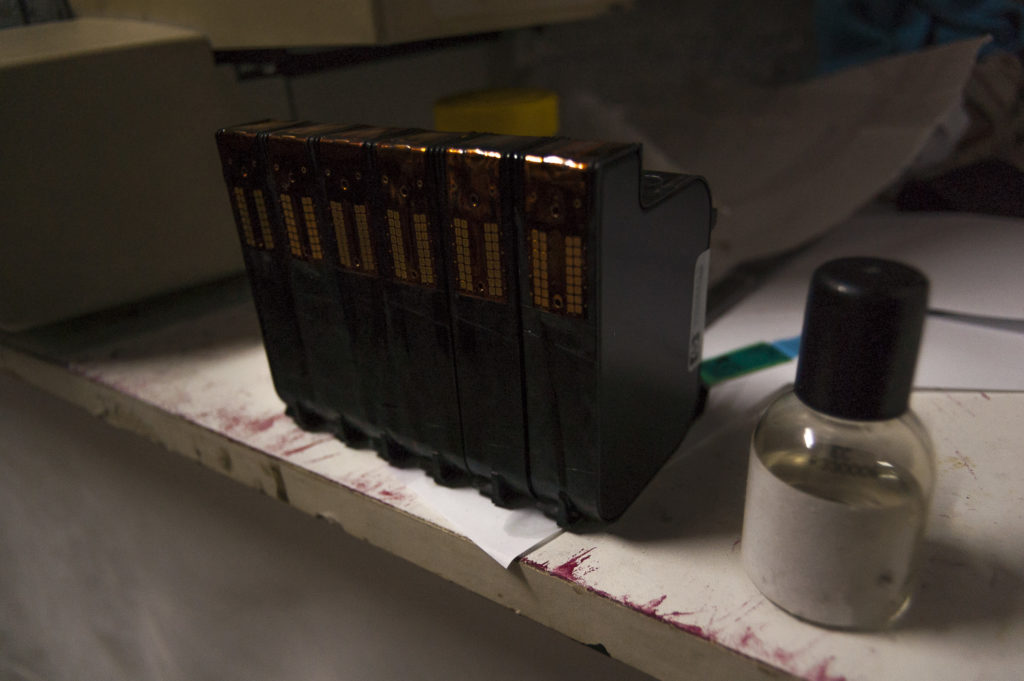

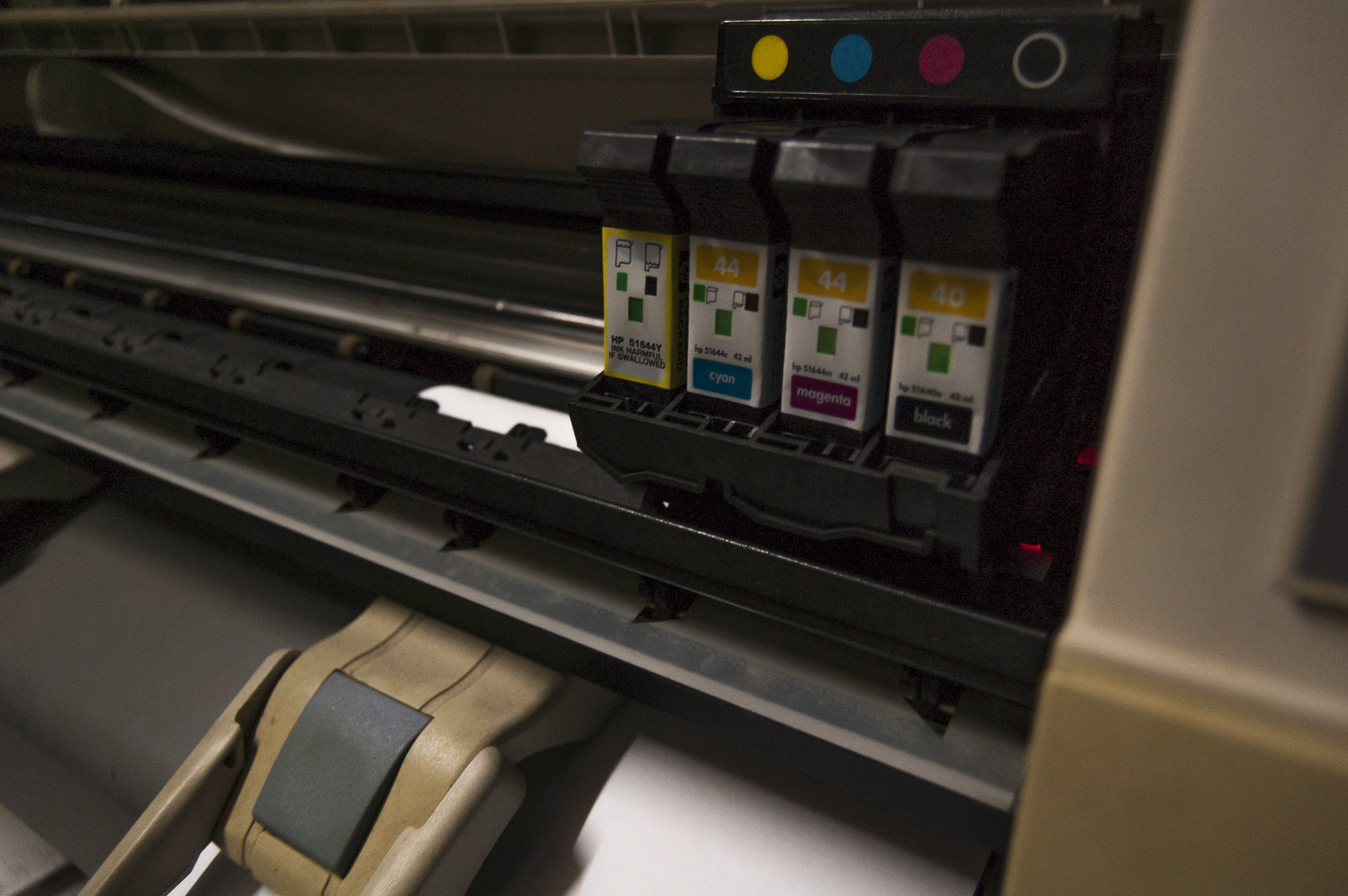

Le Diagnostic des Cartouches

Petit problème : Les cartouches semblaient à bout de souffle. 😵💨

La situation :

• 📦 Certaines étaient neuves sous blister
• 📅 Mais périmées d'une bonne dizaine d'années (!)
• 🔴 D'autres étaient des cartouches usagées
• ❌ Résultat : Rien ne sortait correctement

Pourquoi les cartouches périmées ne marchent pas :

1. 🧪 L'encre sèche : Évaporation dans les buses
2. 🧊 Cristallisation : L'encre se solidifie
3. 🚫 Obstruction : Les buses se bouchent complètement
4. 🔬 Dégradation chimique : Les composants se décomposent

La Solution : Nettoyage Intensif

Il était donc temps d'attaquer un nettoyage et un réamorçage en règle. #CestDuPropre 🧽💧

Phase 4 : Nettoyage et Réamorçage 🔄

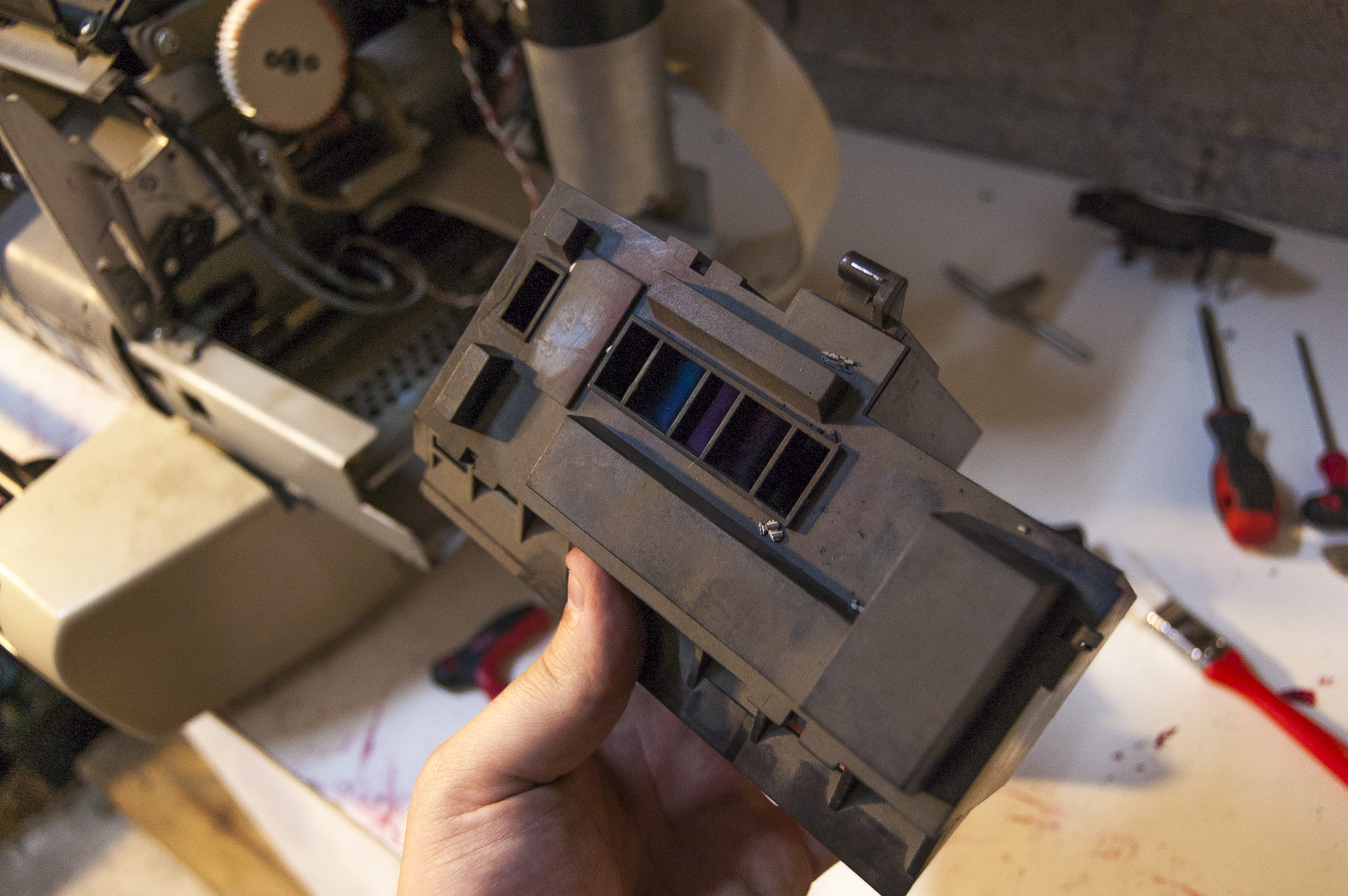

Technique de Nettoyage des Têtes

Le processus détaillé :

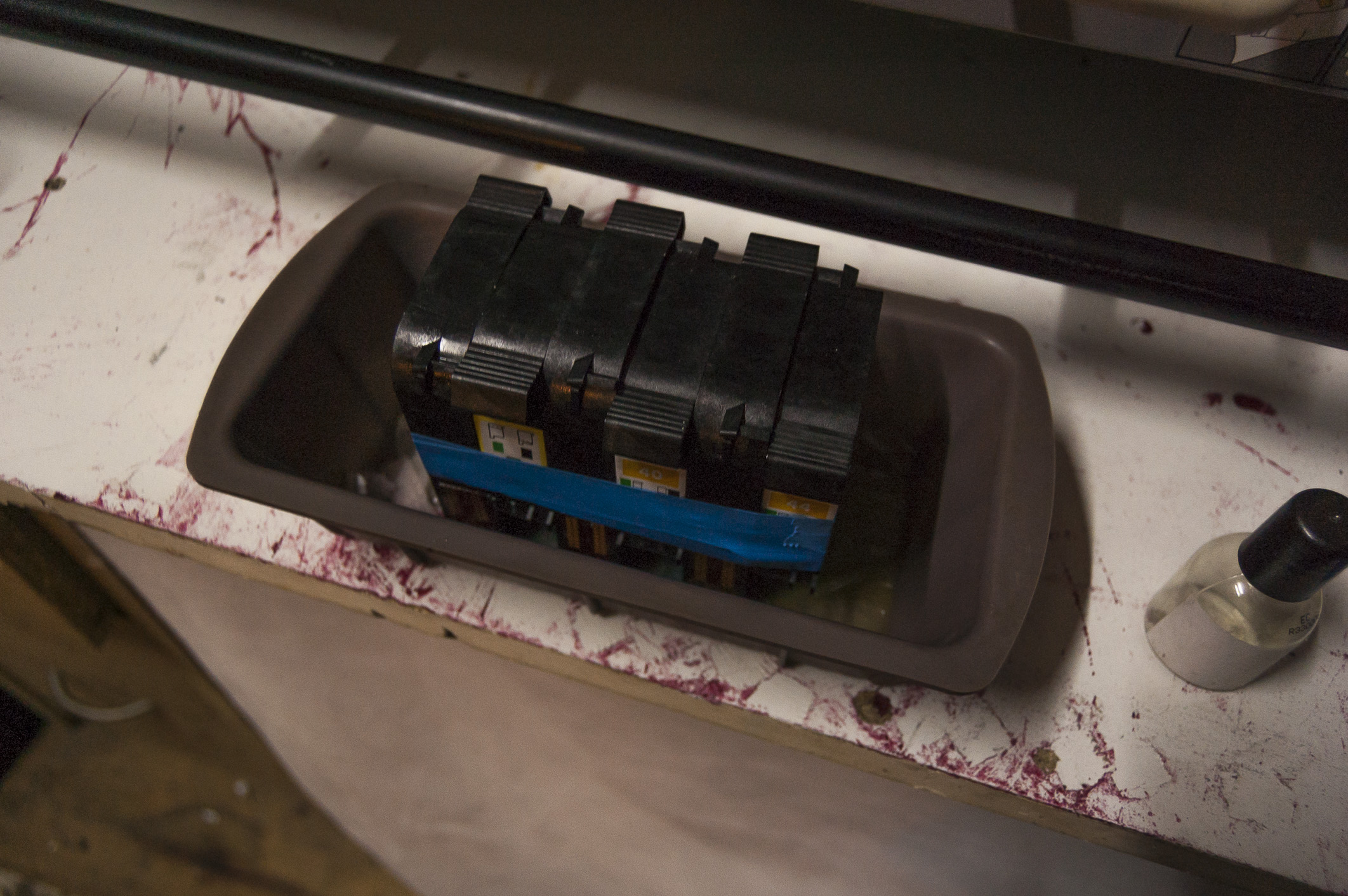

1. Trempage 💦

• 🧪 Solution : Eau tiède + liquide vaisselle
• ⏰ Durée : 1-2 heures minimum
• 🎯 Objectif : Dissoudre l'encre séchée

2. Rinçage 🚿

• 💧 Eau déminéralisée : Évite les dépôts calcaires
• 🔄 Rinçages multiples : Jusqu'à eau claire
• 🧽 Essuyage délicat : Chiffon doux non pelucheux

3. Séchage 🌬️

• ⏰ Temps : Plusieurs heures
• 🌡️ Température : Ambiante (pas de chaleur directe)
• 💨 Air : Ventilation naturelle

4. Réamorçage 💉

• 🔧 Technique : Seringue + tube souple
• 💧 Liquide : Eau déminéralisée ou solution nettoyante
• 🎯 But : Forcer le passage dans les buses

Nettoyage des Cartouches

Pour les cartouches elles-mêmes :

1. 🔍 Inspection : Vérifier l'état des joints
2. 🧼 Nettoyage externe : Enlever l'encre séchée
3. 💉 Réinjection : Si possible, réinjecter de l'encre fraîche
4. 🔄 Test : Vérifier l'écoulement

Les Outils Nécessaires

Pour ce type d'opération :

• 💉 Seringue : 10-20 ml
• 🔗 Tube souple : Adaptateur pour les buses
• 💧 Eau déminéralisée : Essentielle
• 🧪 Solution nettoyante : Spéciale imprimantes
• 🧽 Chiffons microfibres : Non pelucheux
• 🔬 Loupe : Pour inspecter les buses
• ⏰ Patience : Beaucoup de patience !

Phase 5 : Les Tests Concluants ✅

Résultats Après Nettoyage

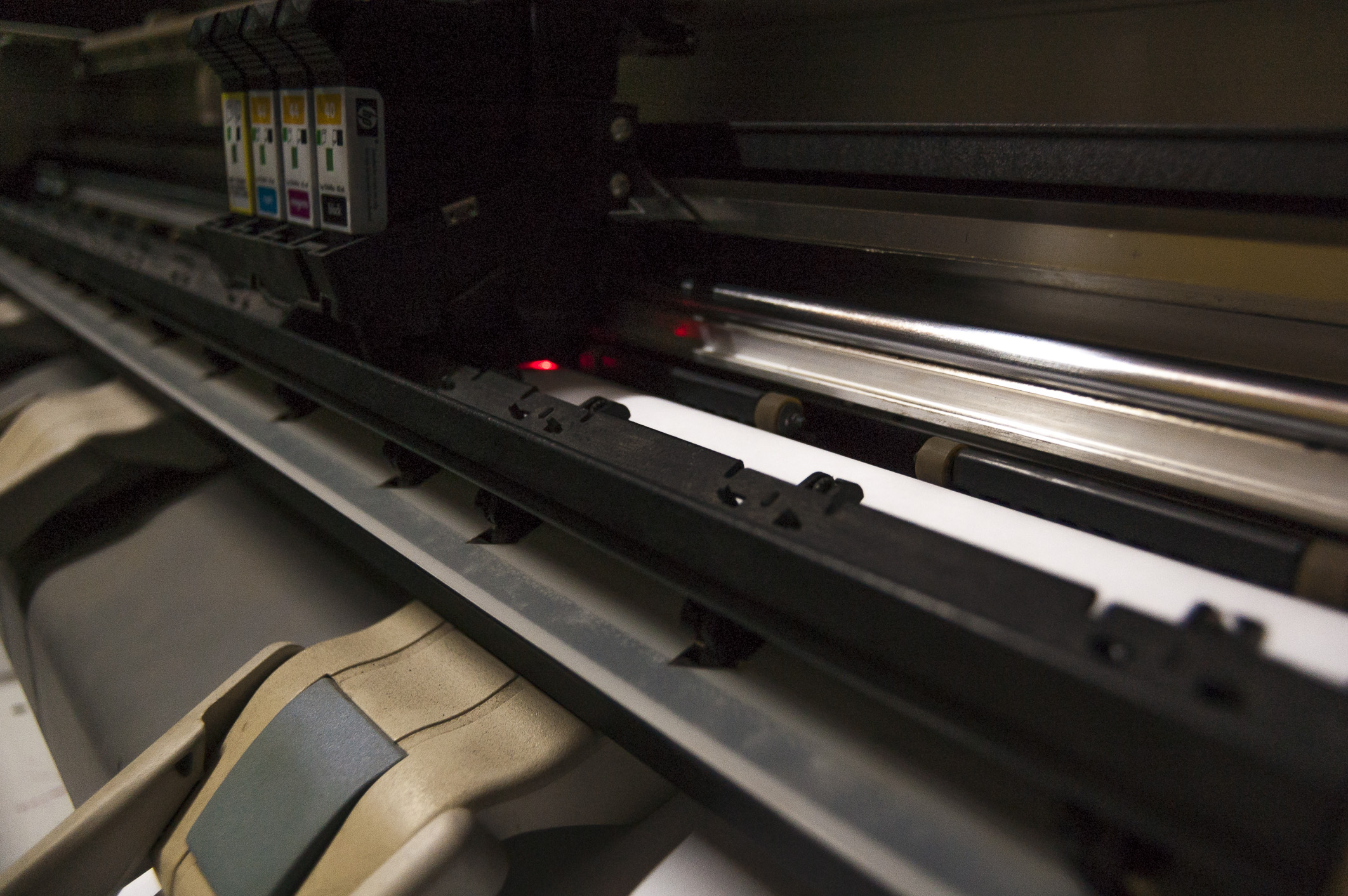

Une fois les têtes d'impression nettoyées et les cartouches réamorcées, les tests se sont avérés bien plus concluants. ✅📄

Amélioration spectaculaire :

• 🎨 Couleurs : Enfin présentes !
• 📏 Précision : Tracé net et régulier
• 🔄 Fluidité : Déplacement sans à-coups
• 😊 Satisfaction : Immense !

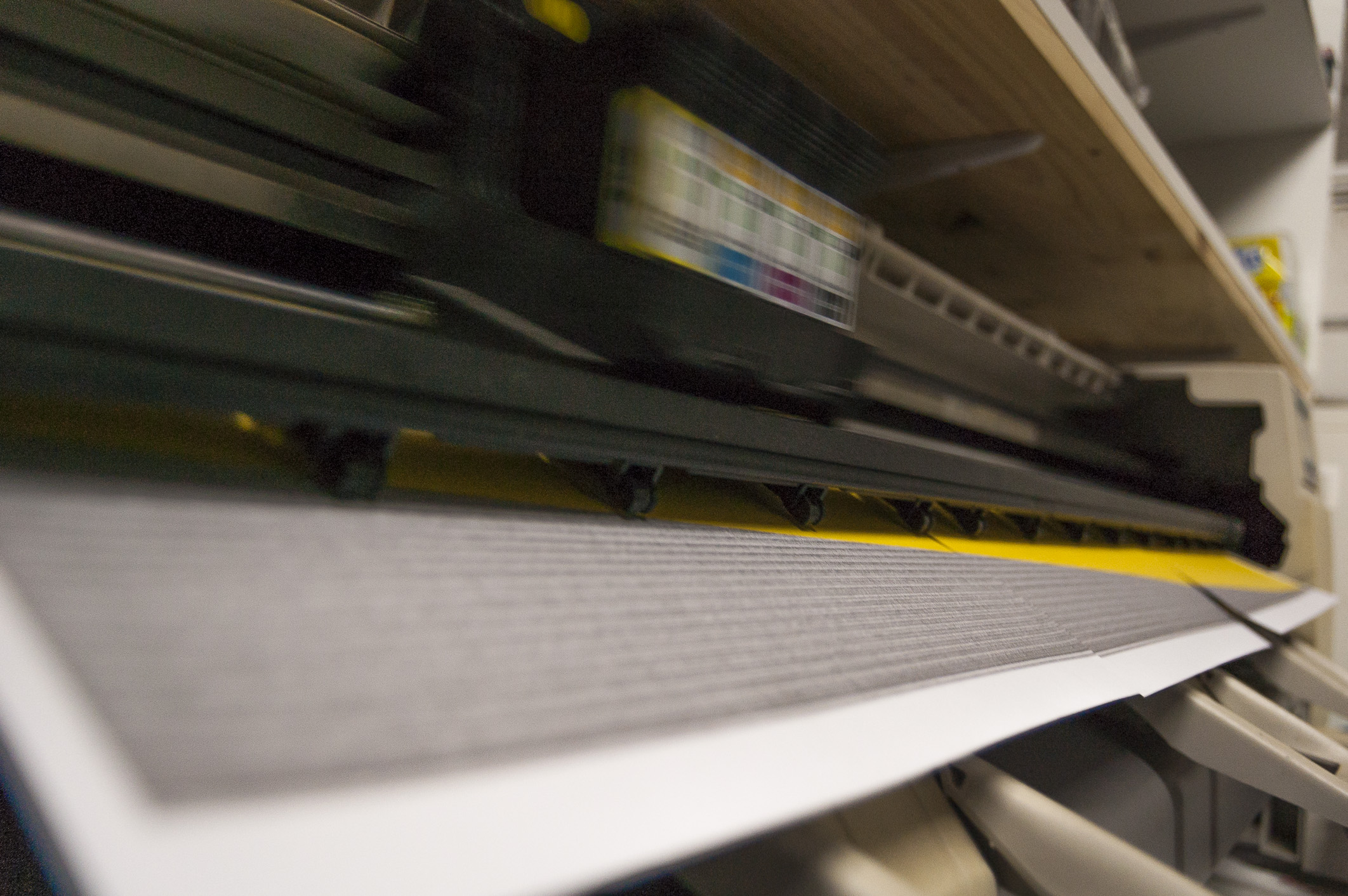

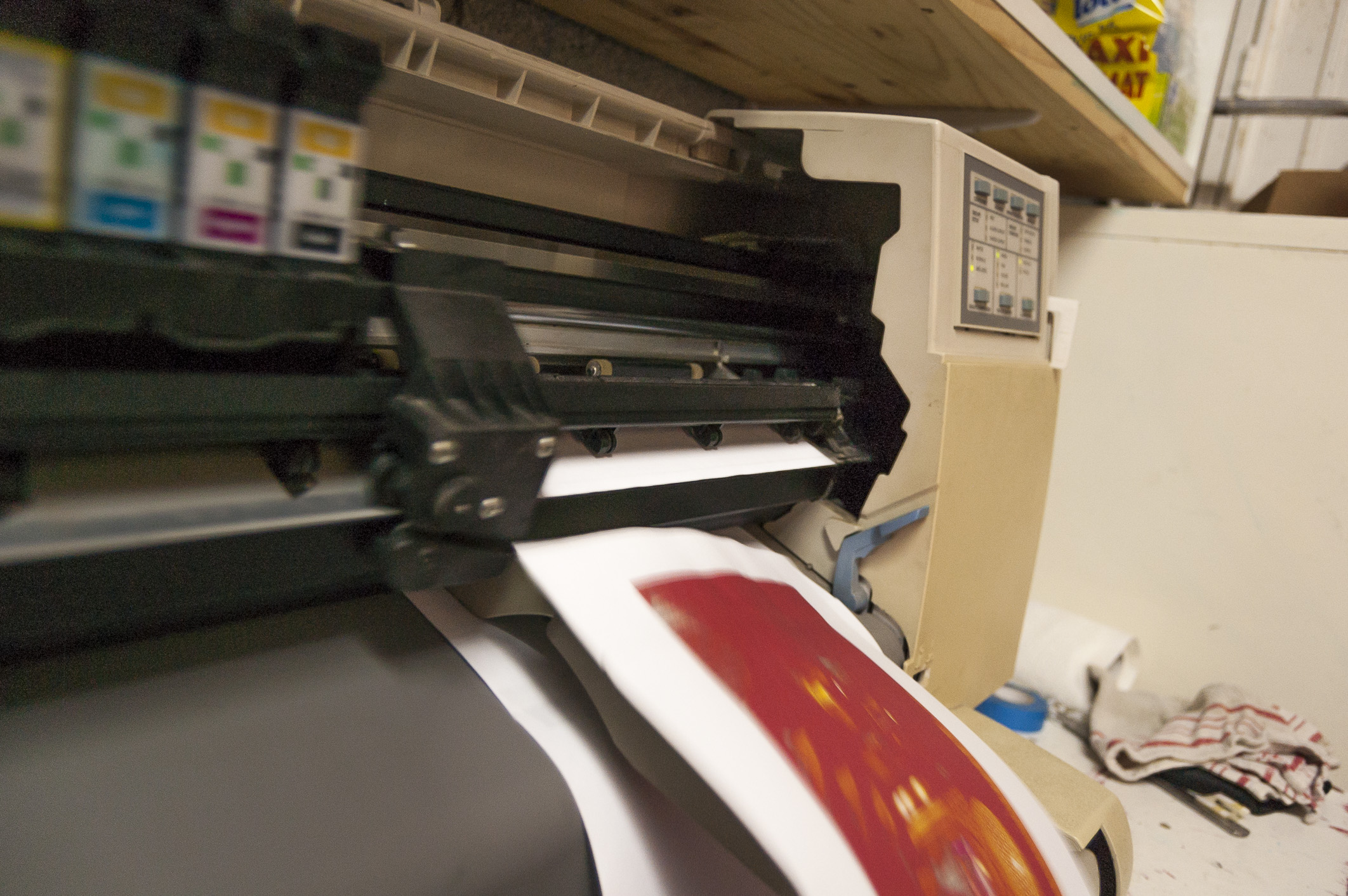

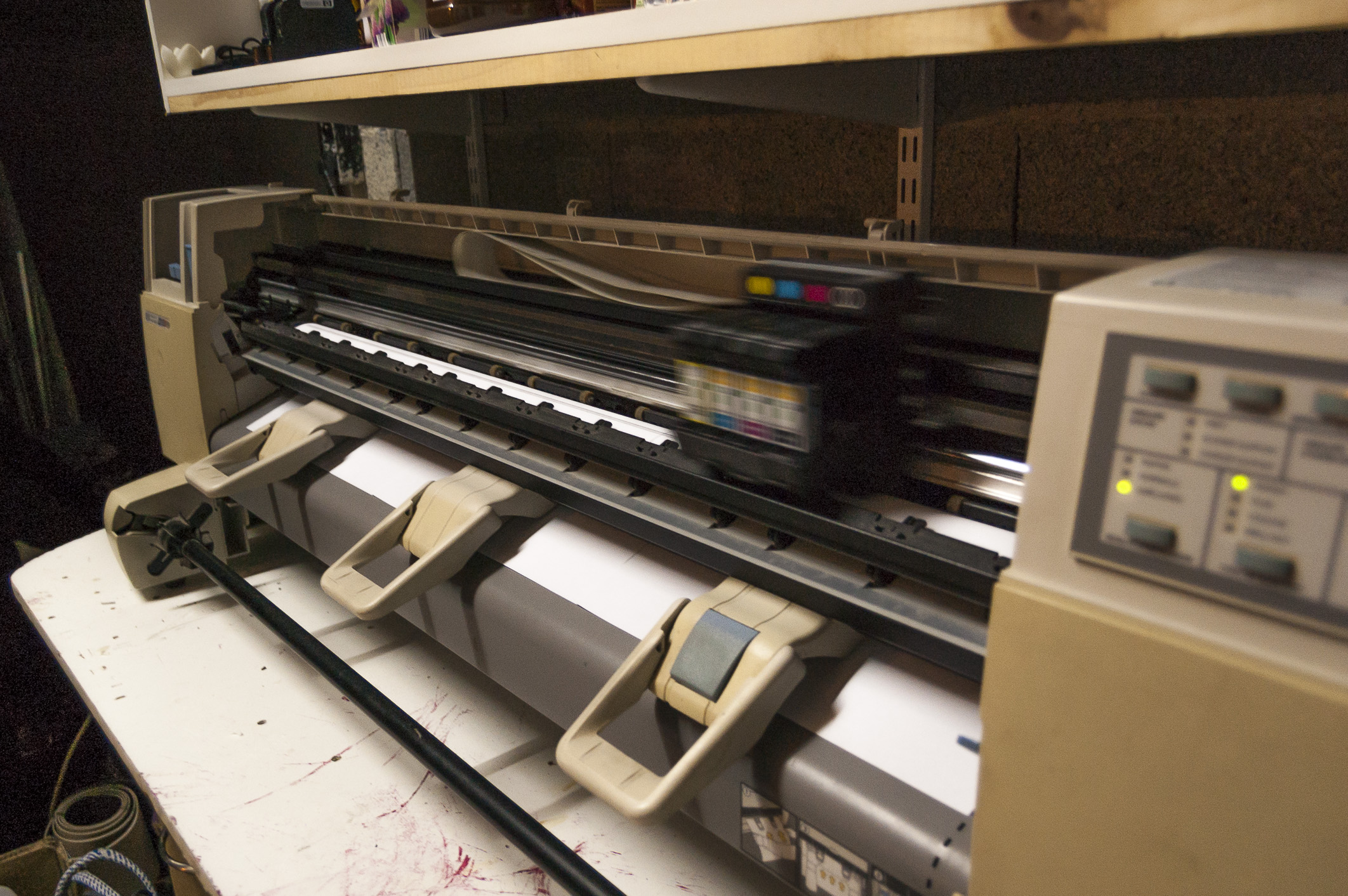

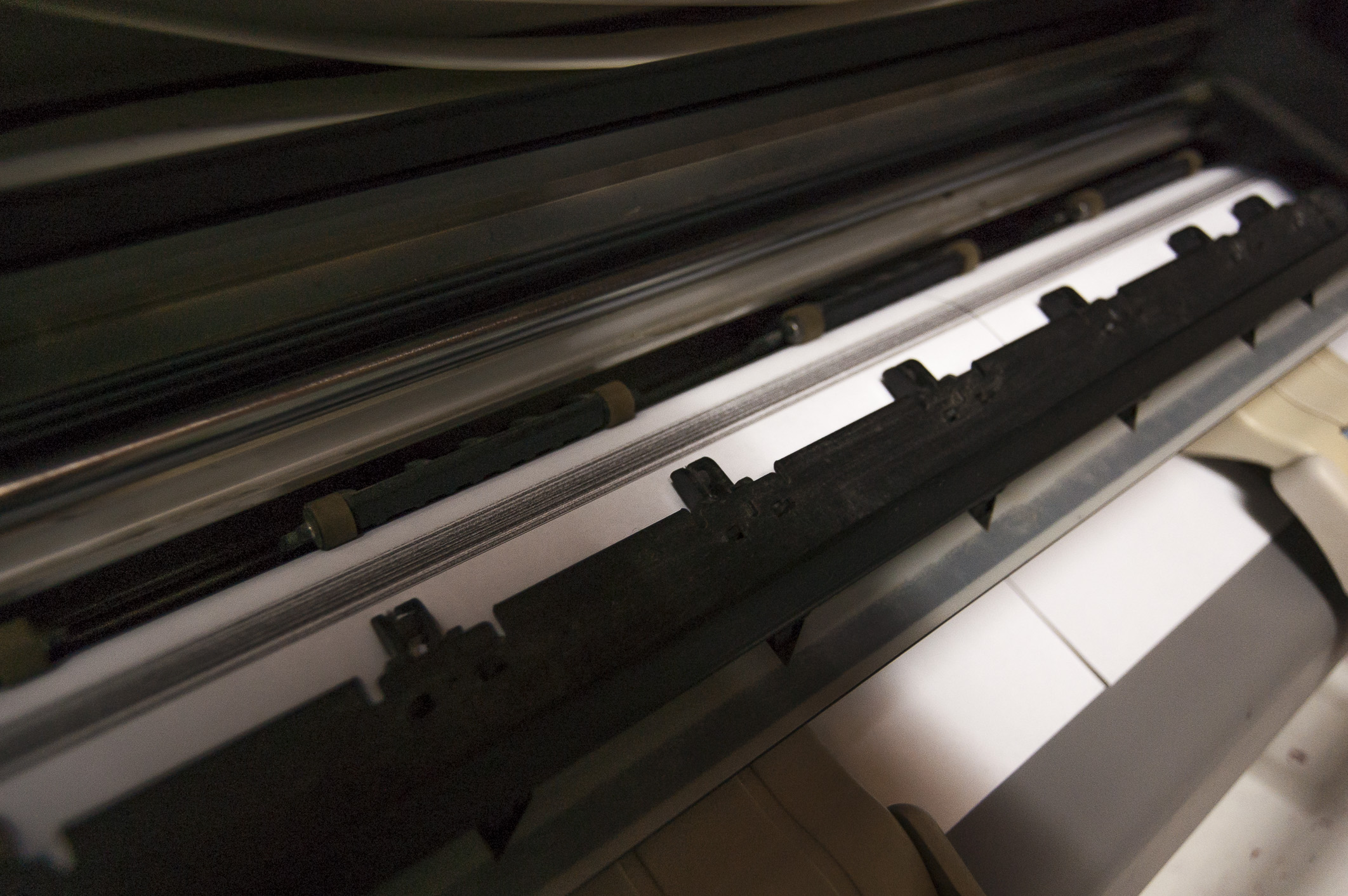

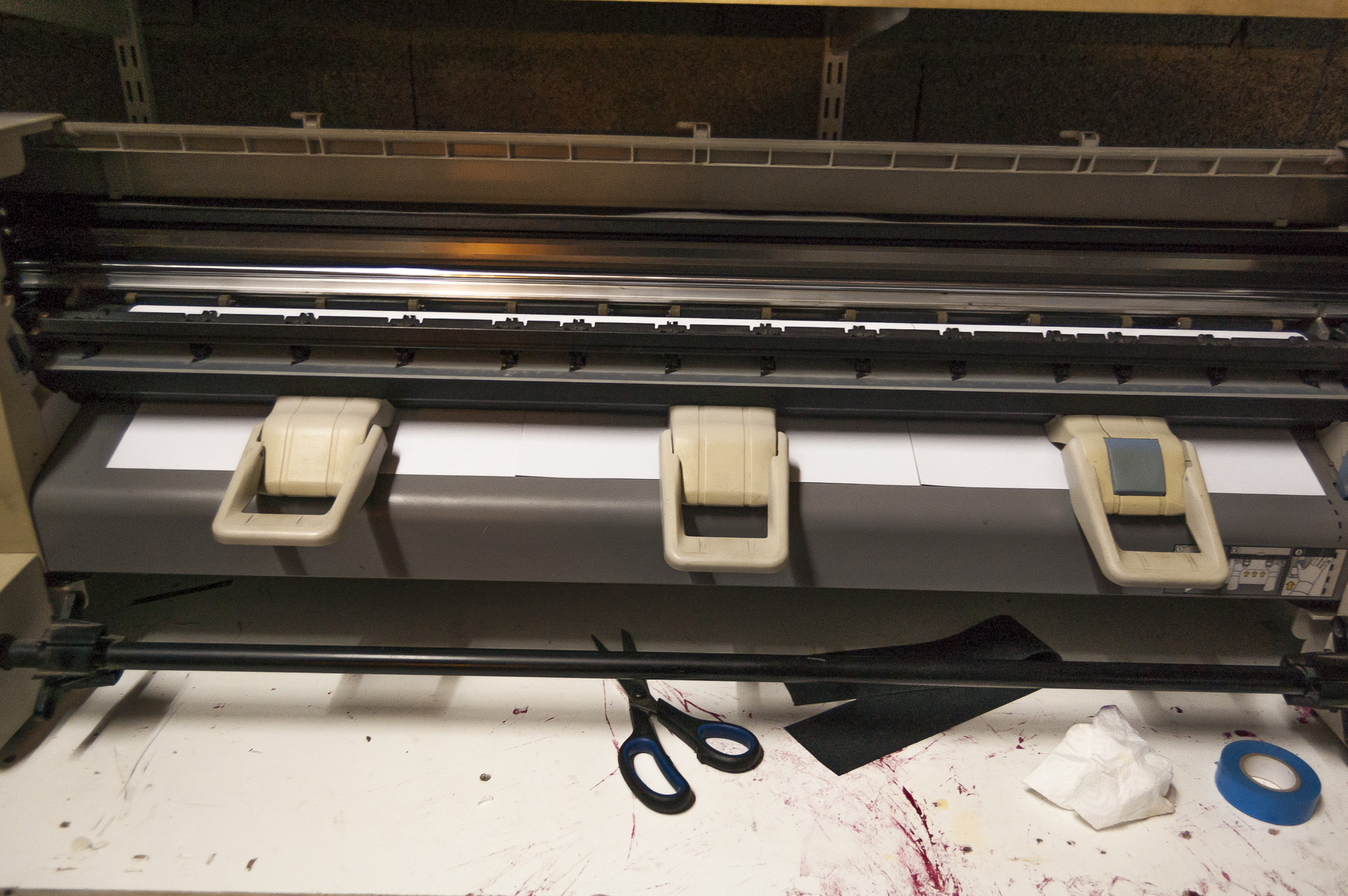

Installation du Papier Grand Format

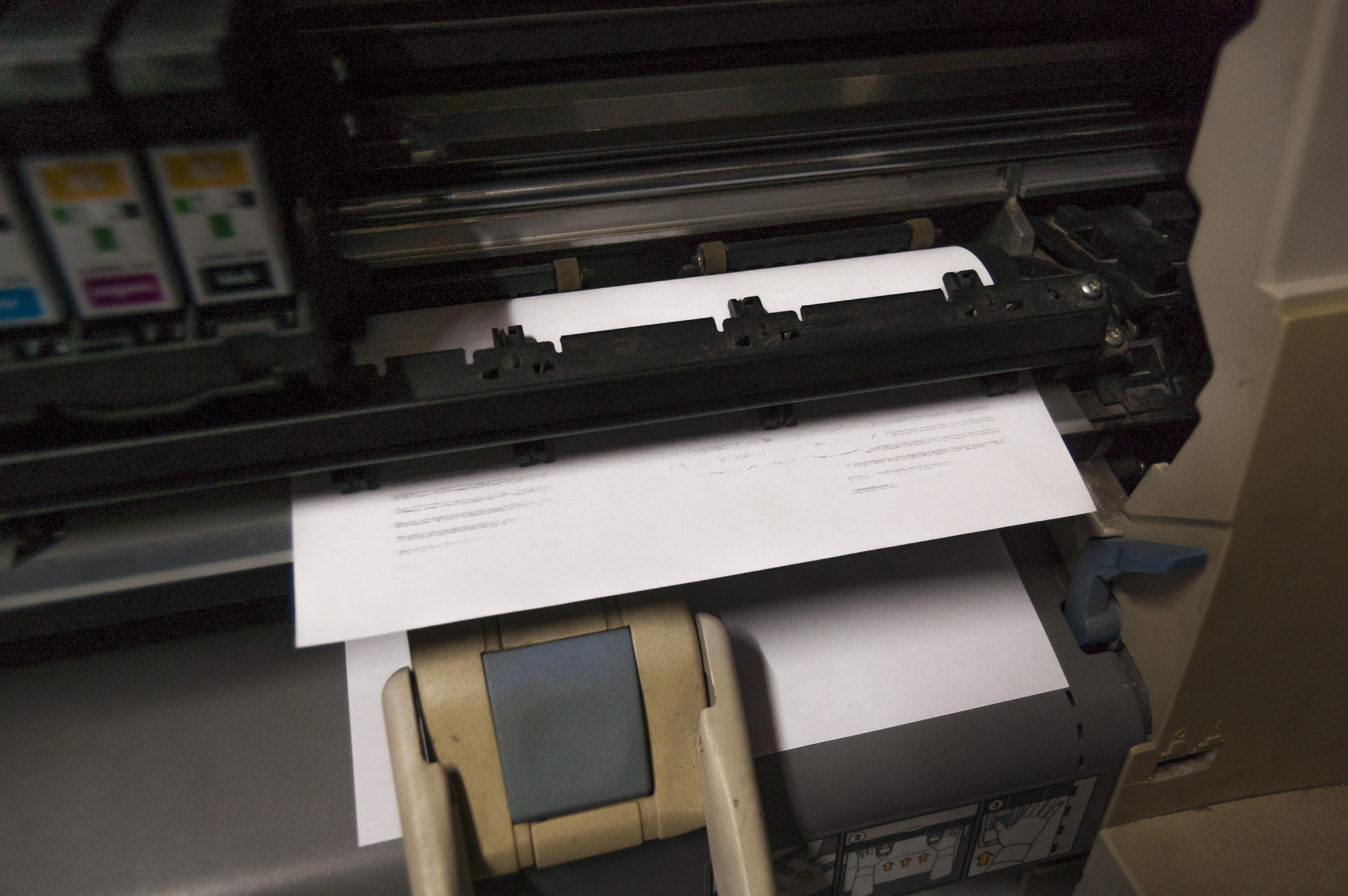

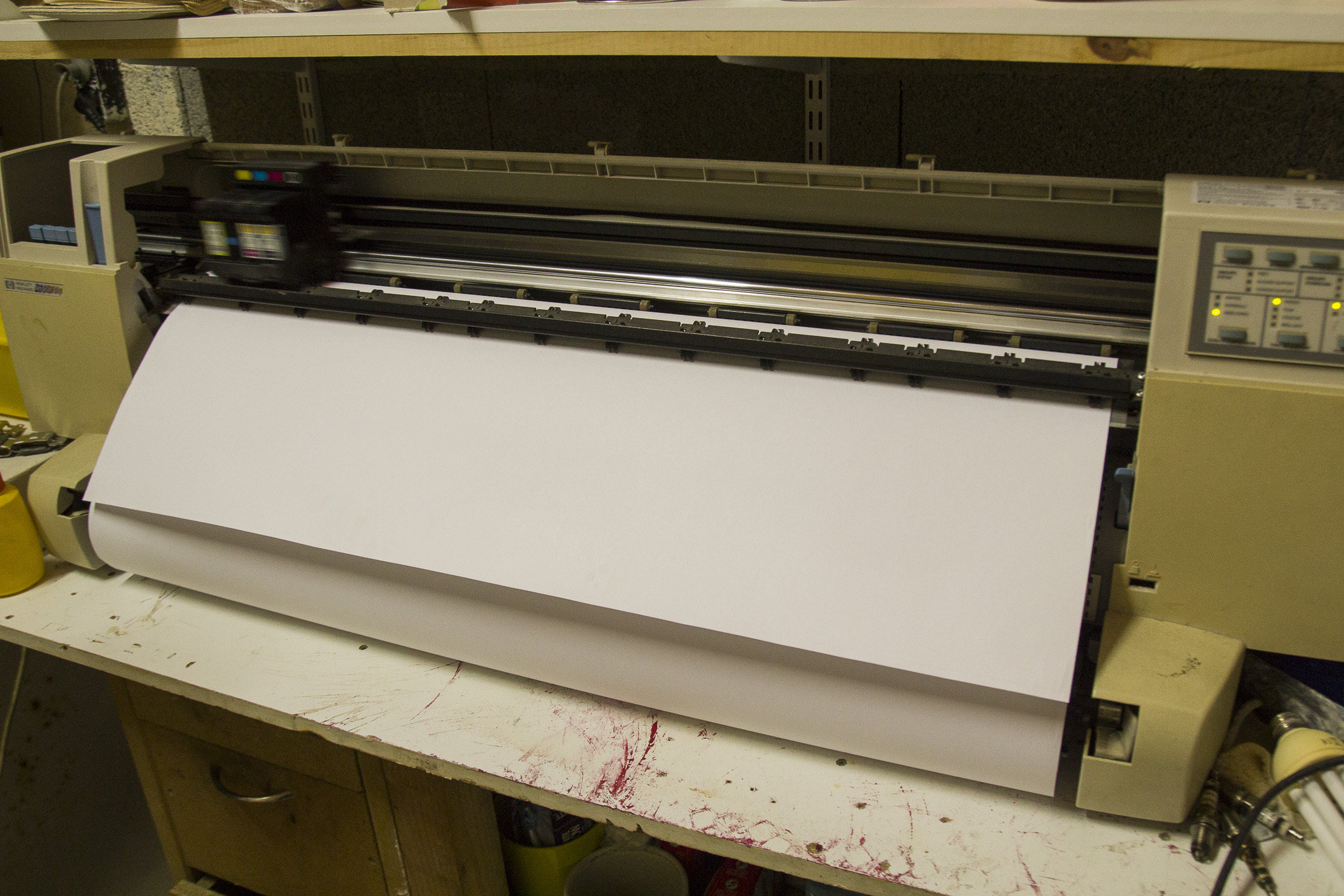

Pour vérifier le bon fonctionnement, j'ai installé un rouleau de papier au format :

• 📏 Largeur : 914 mm (36 pouces)
• 📐 Longueur : 50 mètres

C'est du VRAI grand format ! On ne parle pas d'une feuille A4 ici. 😄

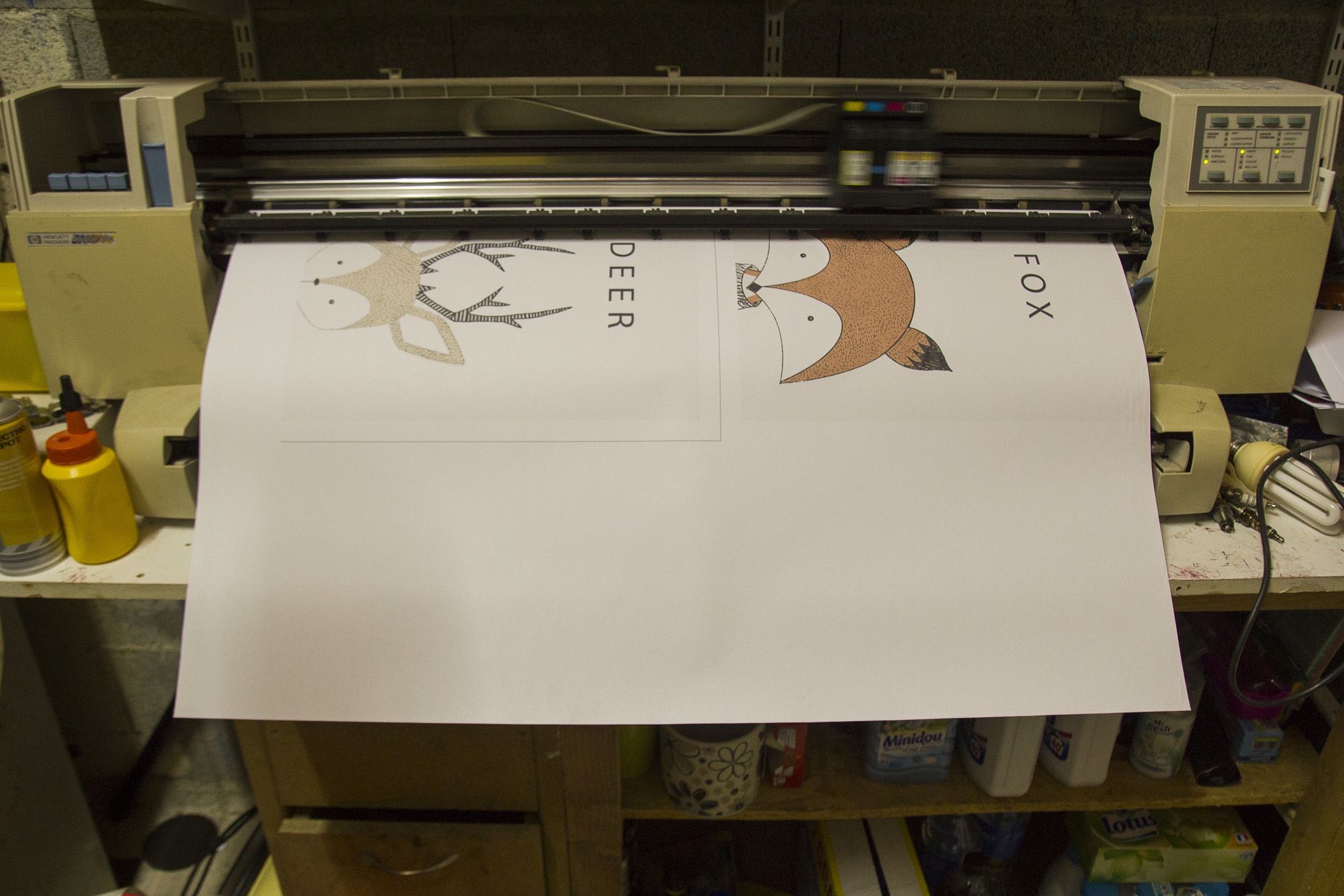

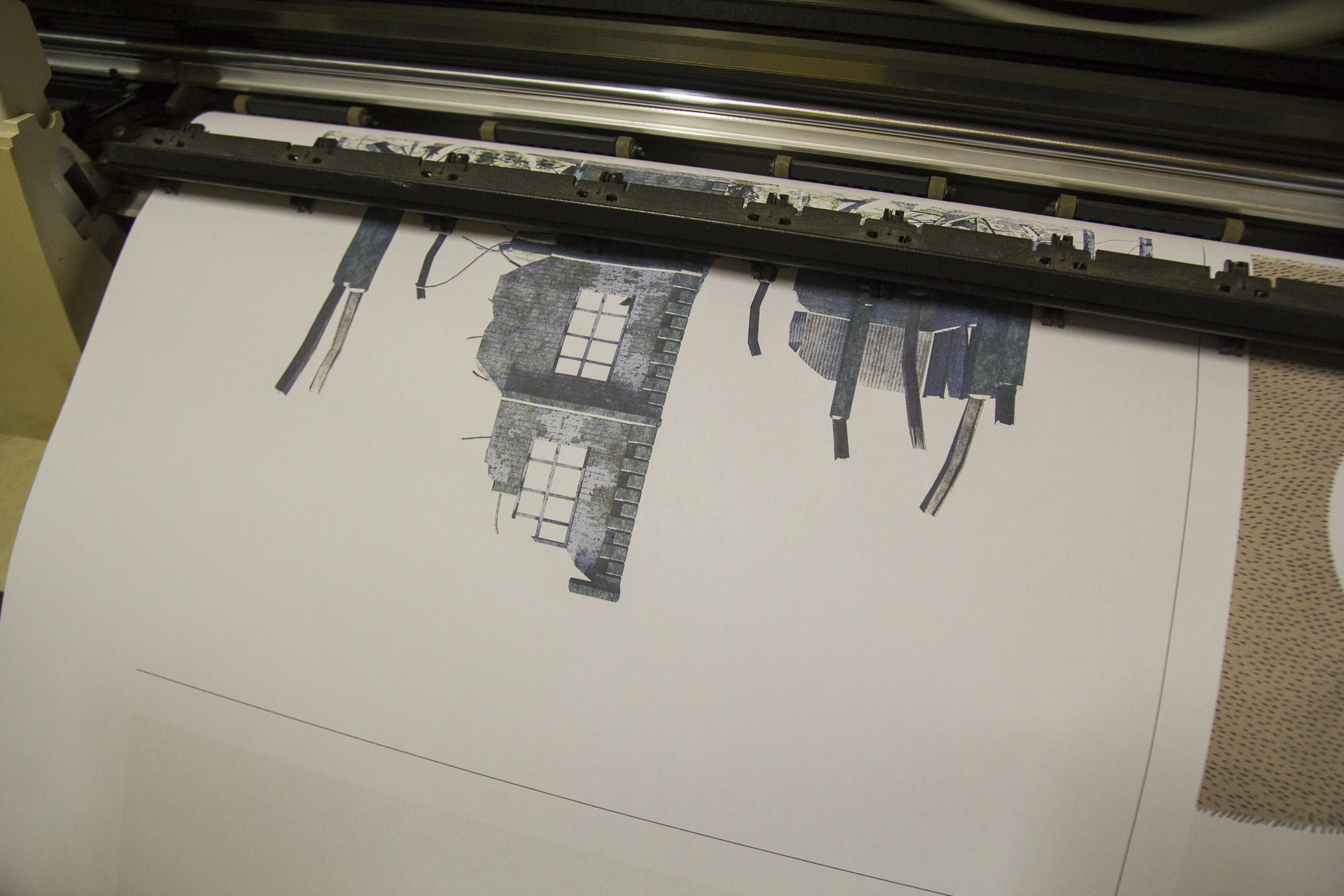

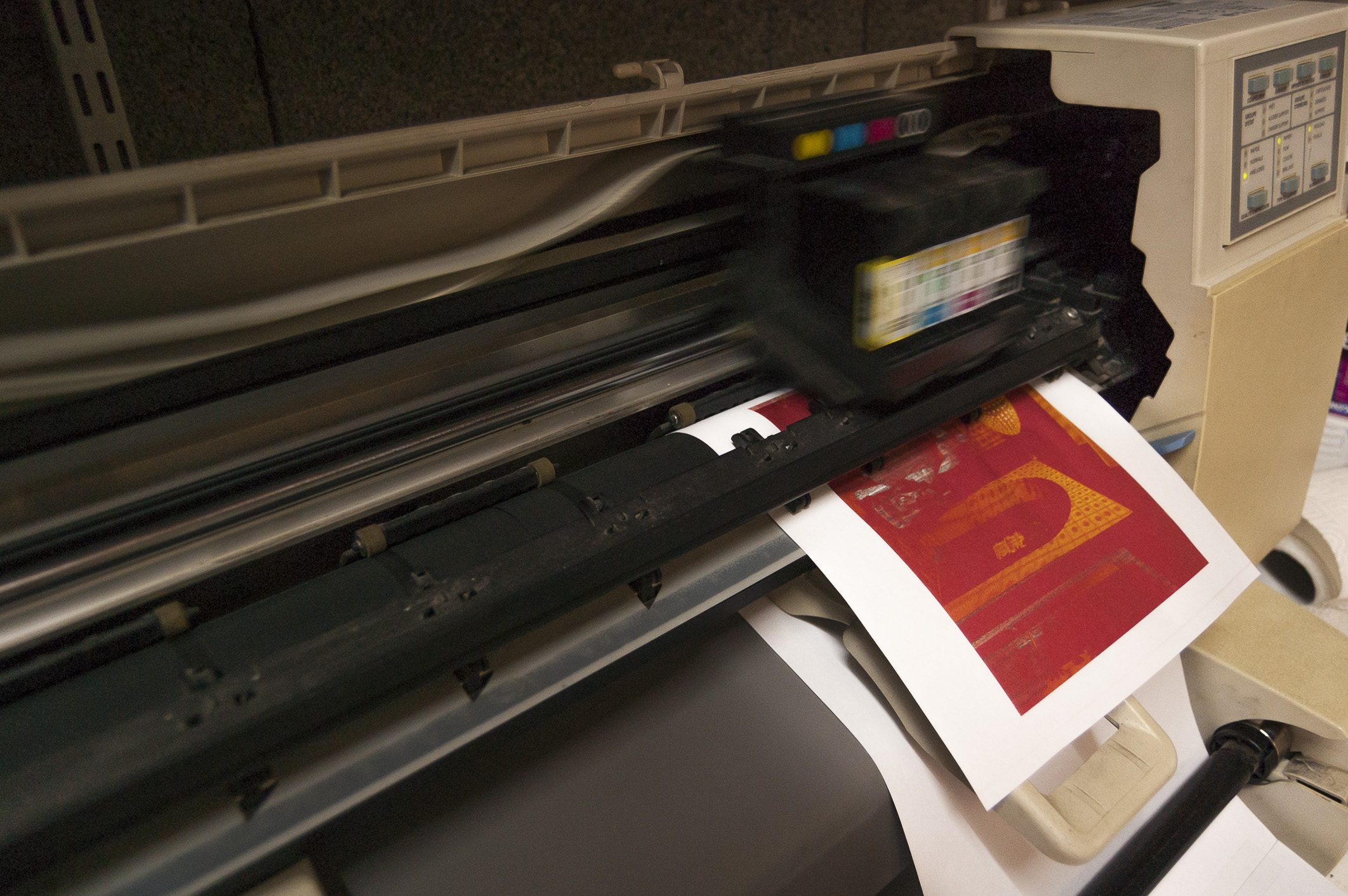

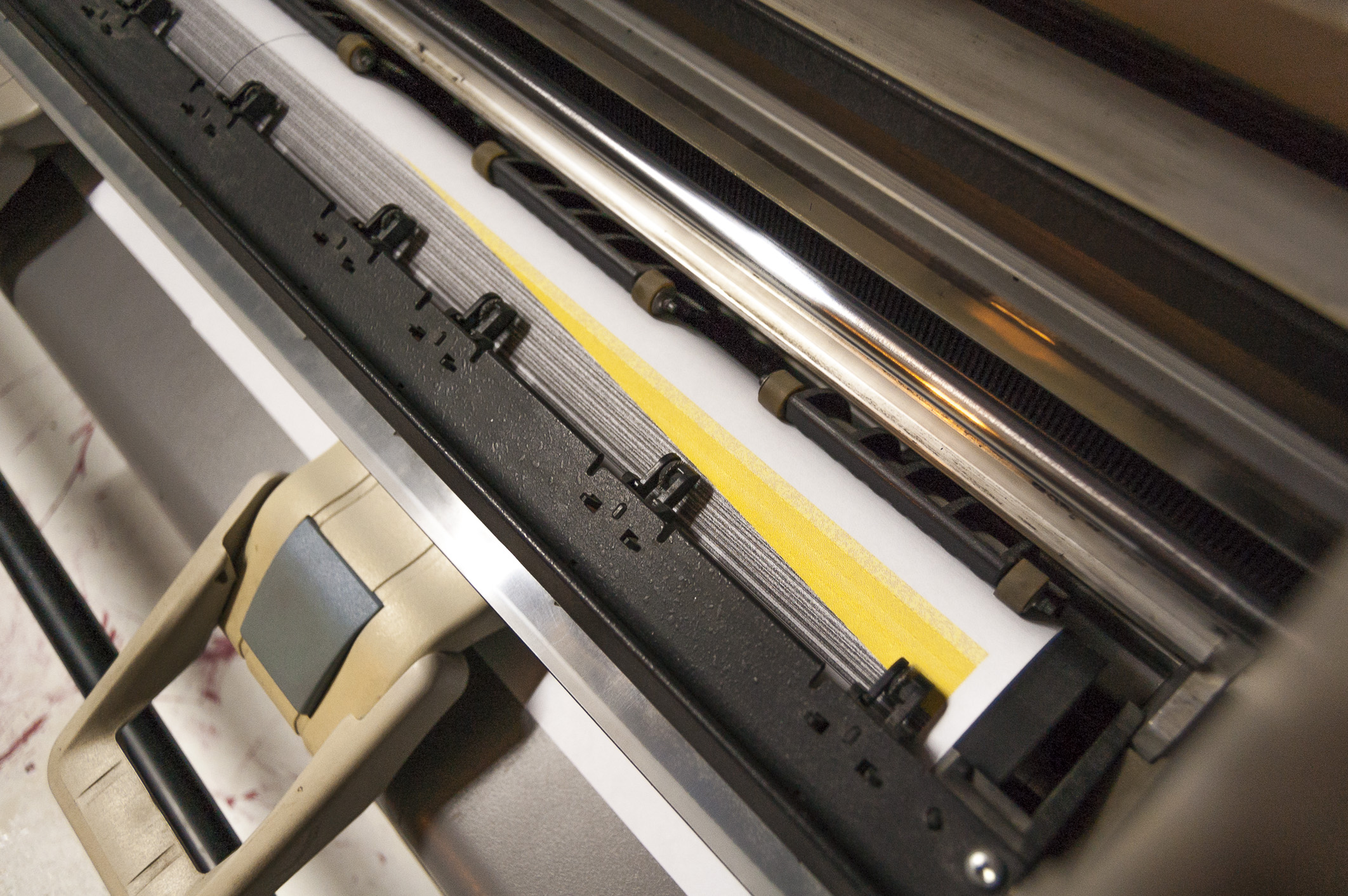

Les Premiers Tirages

Étonnamment, tout allait beaucoup mieux :

Qualité obtenue :

• ✅ Une impression nette
• ✅ Des couleurs fidèles
• ✅ Un déplacement fluide des têtes
• ✅ Pas de bavures
• ✅ Alignement parfait

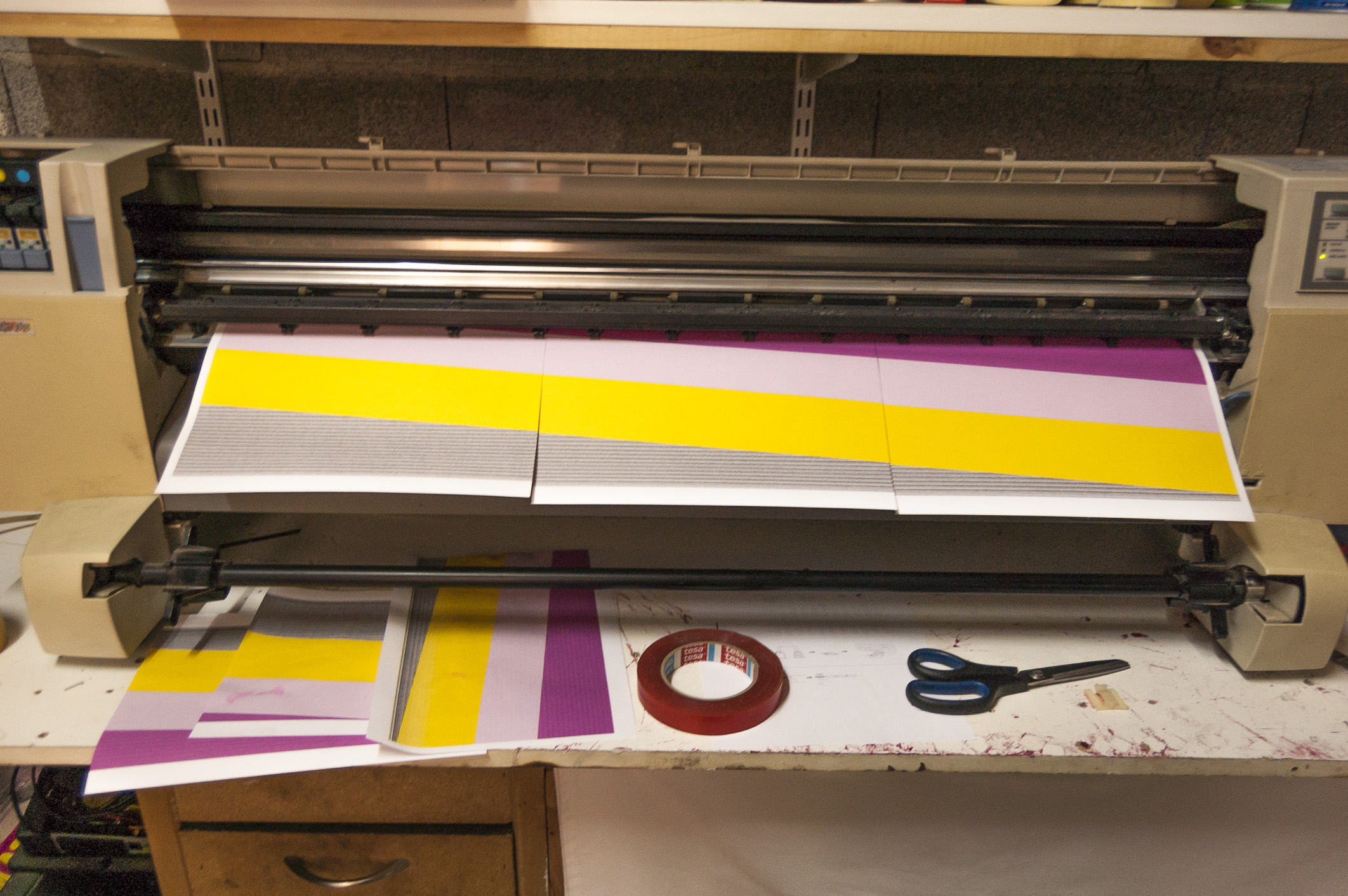

Les tests effectués :

• 📊 Mires de couleur
• 📐 Tracés géométriques
• 🖼️ Images complexes
• 📄 Documents techniques

Phase 6 : Les Réglages Fins 🎯

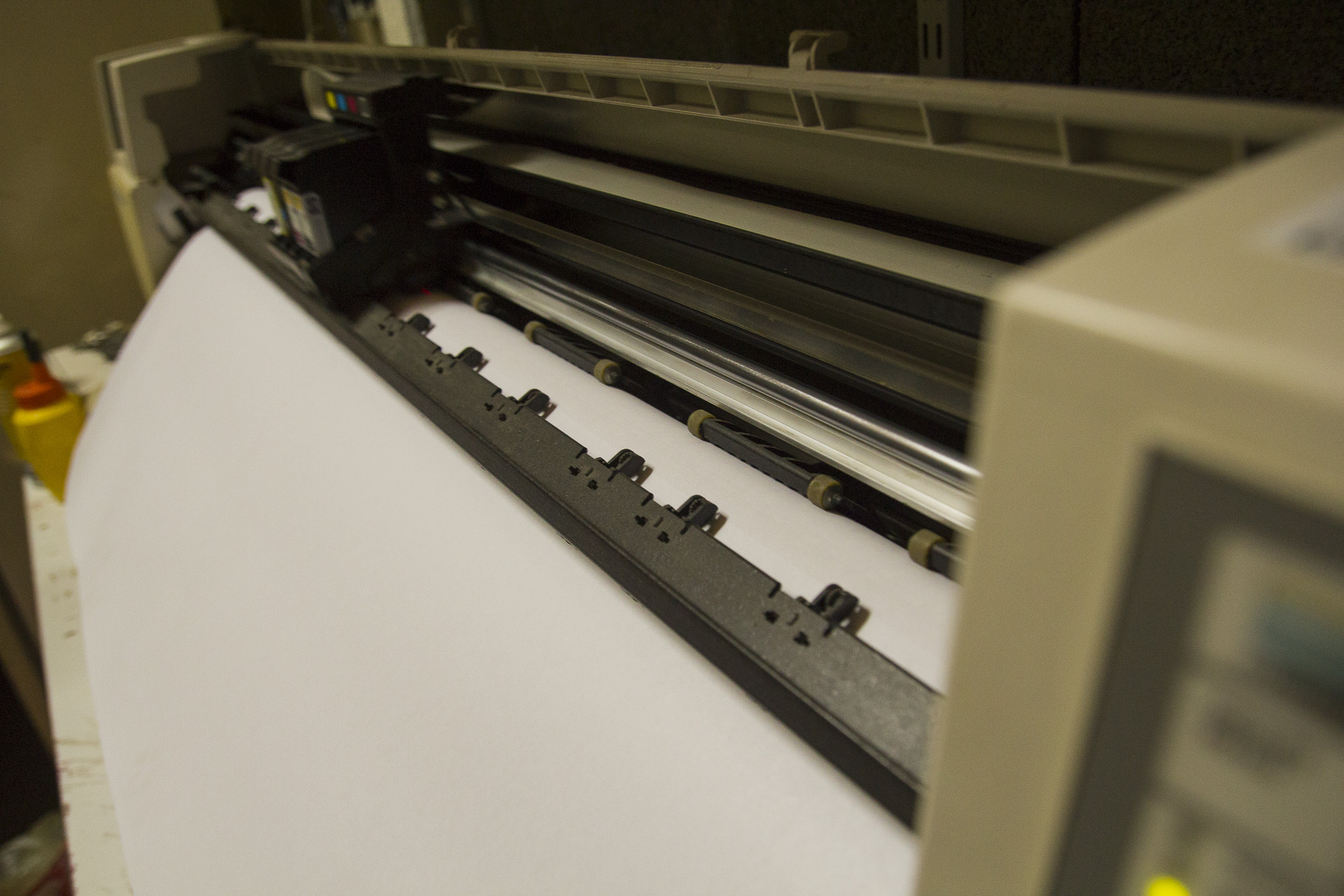

Calibration et Ajustements

Encore quelques ajustements au niveau des paramètres et ce traceur devrait être au top ! 🎯🔧

Paramètres à peaufiner :

Alignement des Têtes 🎯

• Procédure de calibration automatique
• Ajustements manuels si nécessaire
• Tests de vérification

Densité d'Encre 💧

• Réglage selon le type de papier
• Éviter les bavures
• Optimiser la saturation

Vitesse d'Impression ⚡

• Compromis qualité/rapidité
• Adaptation selon le document

Température et Séchage 🌡️

• Certains traceurs ont des réglages de température
• Important pour éviter le maculage

Phase 7 : Restauration Cosmétique (À Venir) ✨

Le Problème du Jaunissement

Prochaine étape : Redonner une seconde jeunesse à la carcasse du traceur. 🏚️➡️🏠

Le constat :

• 💛 Avec les années, le plastique a jauni
• 🕰️ Il affiche fièrement son âge
• 😔 Esthétiquement, ça fait "vieux"

La Solution : Traitement Rétro-Bright

Un bon traitement de blanchiment devrait lui offrir un coup de frais et parfaire cette restauration ! ✨🧴

La technique Rétro-Bright :

Principe

• 💡 Le jaunissement est dû à l'oxydation du plastique ABS
• ☀️ Les UV ont dégradé les retardateurs de flamme
• 🔬 Un traitement à l'eau oxygénée + UV inverse le processus

Méthode

1. 🧪 Mélange : Eau oxygénée 12% (ou crème éclaircissante)
2. 🖌️ Application : Au pinceau ou trempage
3. ☀️ Exposition : Lumière UV (soleil ou lampe)
4. ⏰ Durée : Plusieurs heures selon le jaunissement
5. 🚿 Rinçage : Eau claire
6. 🧽 Finition : Polish si nécessaire

Précautions :

• ⚠️ Porter des gants (eau oxygénée irritante)
• 👓 Protéger les yeux
• 🏠 Travailler dans un endroit ventilé
• 📸 Photographier avant/après

Résultat attendu :

• ✨ Plastique blanc comme neuf
• 🆕 Apparence rajeunie de 20 ans
• 😊 Fierté du travail accompli

Le Bilan de cette Restauration 📊

Ce qui a Été Fait

Récapitulatif complet :

Mécanique ⚙️

• ✅ Remplacement de la courroie
• ✅ Nettoyage complet
• ✅ Graissage des pignons et rails
• ✅ Vérification de tous les mécanismes

Impression 🖨️

• ✅ Nettoyage des têtes d'impression
• ✅ Réamorçage des cartouches
• ✅ Calibration et alignement
• ✅ Tests d'impression concluants

À Venir 🔜

• 🔄 Traitement Rétro-Bright du plastique
• 🧹 Nettoyage final approfondi
• ✨ Finitions esthétiques

Temps et Coût

Investissement temporel :

• ⏰ Inspection : 2 heures
• 🔧 Réparation mécanique : 4 heures
• 💧 Nettoyage cartouches : 6 heures (attente comprise)
• 🎯 Tests et réglages : 3 heures
• TOTAL : ~15 heures (étalées sur plusieurs mois)

Coût financier :

• 🔗 Courroie : ~20 €
• 💧 Solutions nettoyantes : ~10 €
• 🛢️ Graisse/huile : ~5 €
• 📄 Papier de test : ~15 €
• 🧴 Eau oxygénée (à venir) : ~10 €
• TOTAL : ~60 €

Comparaison :

• 💰 Traceur d'occasion similaire : 200-500 €
• 🆕 Traceur neuf entrée de gamme : 800-1500 €
• 🎯 Mon investissement : 60 € + temps

Économie réalisée : 140-440 € minimum ! 💸

Satisfaction Personnelle

Ce que cette restauration m'a apporté :

1. 🧠 Apprentissage : Fonctionnement d'un traceur
2. 🔧 Compétences : Techniques de réparation
3. ♻️ Écologie : Sauvetage d'un appareil
4. 💪 Fierté : Travail accompli
5. 🖨️ Outil : Traceur grand format fonctionnel !

Utilité d'un Traceur Grand Format 🎨

À Quoi Ça Sert ?

Les applications pratiques :

Usage Professionnel 💼

• 📐 Plans d'architecture : Format A0, A1
• 📊 Schémas techniques : Électricité, plomberie
• 🗺️ Cartes : Topographiques, géographiques
• 📈 Posters professionnels : Infographies

Usage Personnel/Créatif 🎨

• 🖼️ Affiches : Événements, déco
• 🎨 Impressions artistiques : Reproductions
• 📸 Photos grand format : Expo, déco murale
• 🎓 Présentations : Écoles, associations

Usage Associatif 🏢

• 📣 Communication : Banderoles, panneaux
• 📋 Événements : Signalétique
• 🏆 Compétitions : Plans, parcours

Dans mon cas : Impression de plans pour mes projets DIY et création d'affiches personnalisées ! 😊

Conseils pour Restaurer un Traceur 💡

Si Vous Trouvez un Traceur Abandonné

Les étapes à suivre :

1. Évaluation Initiale

• 🏷️ Modèle : Identifier précisément
• 💰 Valeur : Vérifier le prix d'occasion
• 🔍 État : Dégâts visibles ?
• 📚 Documentation : Disponible en ligne ?

2. Transport

• 📦 Taille : Prévoir un véhicule adapté
• ⚖️ Poids : Aide nécessaire (30-50 kg)
• 🔒 Fixation : Bloquer les pièces mobiles
• 🚗 Protection : Éviter les chocs

3. Diagnostic

• ⚙️ Mécanique : Courroie, pignons, rails
• 💧 Encre : État des cartouches/têtes
• ⚡ Électronique : Fusibles, alimentation
• 🖥️ Logiciel : Pilotes disponibles ?

4. Réparation

• 🔧 Prioriser : Mécanique d'abord
• 💧 Patience : Nettoyage des têtes = temps
• 📄 Tester : Progressivement
• 🎯 Calibrer : Affiner les réglages

Pièges à Éviter

Les erreurs courantes :

❌ Brancher sans inspecter
❌ Forcer sur les mécanismes
❌ Utiliser des produits inadaptés
❌ Négliger le nettoyage préalable
❌ Se précipiter dans les tests

Ressources Utiles

Où trouver de l'aide :

• 📚 Manuels : Archive.org, sites de support HP
• 🔧 Pièces : eBay, sites spécialisés reprographie
• 💬 Forums : Communautés d'impression grand format
• 📹 Vidéos : YouTube (chercher le modèle exact)
• 🤝 Groupes : Facebook, Reddit (r/printers)

Conclusion : La Renaissance d'un Traceur 🎊

L'Histoire d'une Seconde Vie

Ce HP DesignJet 450C était :

• 🗑️ Destiné à la décharge
• 💀 Considéré comme inutilisable
• ⚙️ Mécaniquement grippé
• 💧 Cartouches séchées

Aujourd'hui, il :

• ✨ Fonctionne parfaitement
• 🎨 Imprime en grand format
• 🖨️ Produit des tirages de qualité
• 🏠 A trouvé sa place dans mon atelier
• 😊 Me rend de fiers services

Le Message

Cette restauration prouve que :

1. 🏭 Le matériel pro : Conçu pour durer
2. ♻️ La récupération : Souvent possible
3. 💪 La patience : Essentielle en restauration
4. 🔧 Le DIY : Accessible avec méthode
5. 🌍 L'écologie : Chaque appareil sauvé compte

Pour les Curieux

Si vous cherchez un traceur :

Neuf :

• 💰 Cher (800+ €)
• ✅ Garantie
• 🆕 Technologies récentes
• 💸 Consommables coûteux

Occasion/Restauré :

• 💵 Abordable (0-300 €)
• 🔧 Peut nécessiter travaux
• 🎯 Bon rapport qualité/prix
• ♻️ Geste écologique

Mon conseil : Si vous bricolez et avez le temps, la récup' vaut vraiment le coup ! 💪

Prochaine mise à jour : Le traitement Rétro-Bright pour blanchir le plastique jauni. Stay tuned ! 📸

En attendant : Ce traceur peut enfin reprendre du service et produire des impressions grand format de qualité. Mission accomplie ! 🎉

Morale de l'histoire : Avant de jeter du matériel professionnel, réfléchissez deux fois. Ce qui semble mort peut souvent être ressuscité avec un peu de patience et de savoir-faire. Et le résultat en vaut la chandelle ! 🖨️❤️
