Réparation Hardcore d'un Samsung 2243SW🔧

Le Contexte : Un Écran Condamné 🗑️

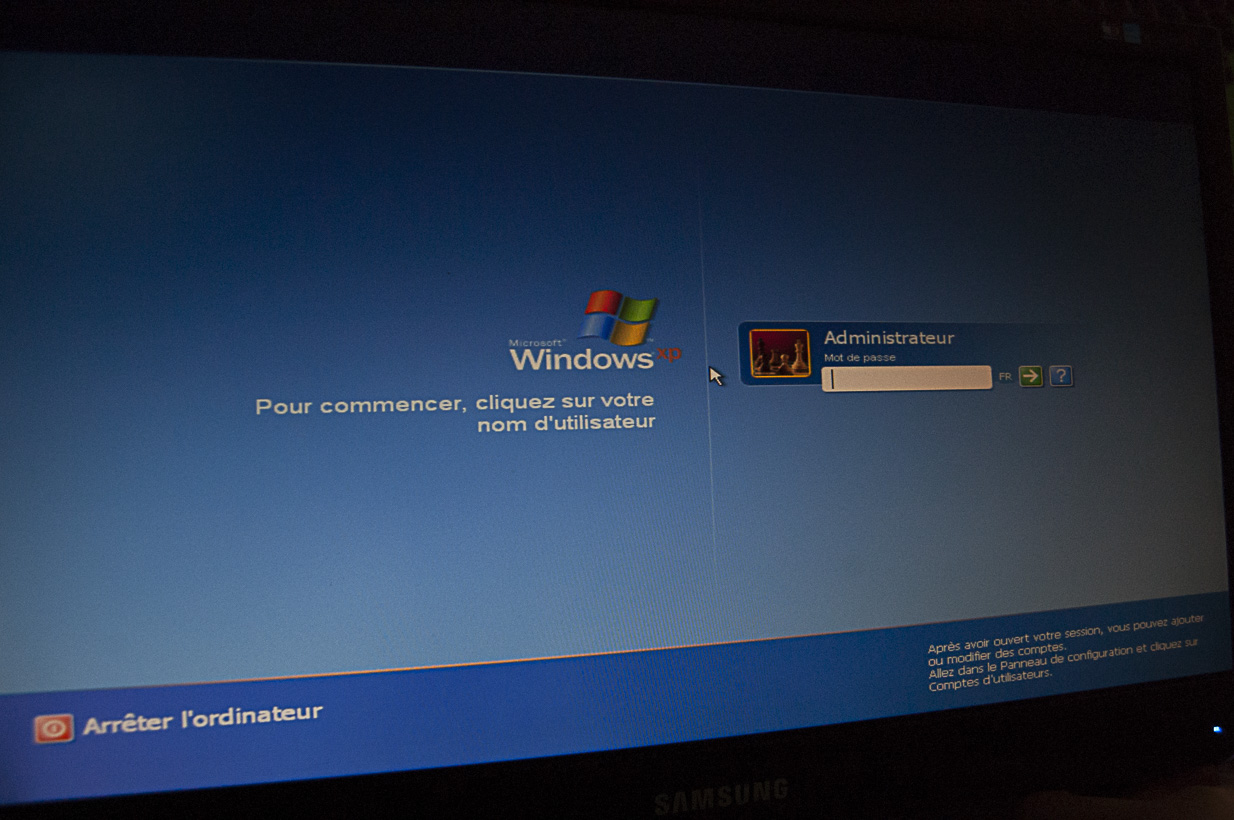

L'Arrivée du Patient

Un ami m'a fait passer un écran Samsung 2243SW qui était destiné aux ordures. Vous connaissez la chanson maintenant : dès qu'il y a du matériel électronique abandonné, je ne peux pas résister ! 😄

Le Samsung 2243SW :

• 📺 Écran LCD 22 pouces
• 📐 Résolution : 1920 x 1080 (Full HD)
• 📅 Génération : Fin des années 2000
• 💰 Valeur actuelle d'occasion : 30-50 €

Premier contact : L'écran a l'air physiquement OK, pas de choc visible. Mais apparemment, il refuse de fonctionner normalement...

Le Symptôme : Extinction Précoce 💀

Le Problème

Le symptôme de cet écran est simple : il s'allume et s'éteint quelques secondes après (environ 2 à 3 secondes).

Séquence observée :

1. ▶️ On appuie sur le bouton power
2. 💡 L'écran s'allume
3. 🖥️ L'image apparaît brièvement
4. 💀 L'écran s'éteint tout seul
5. 🔄 Répétition en boucle

Frustration level : 100% 😤

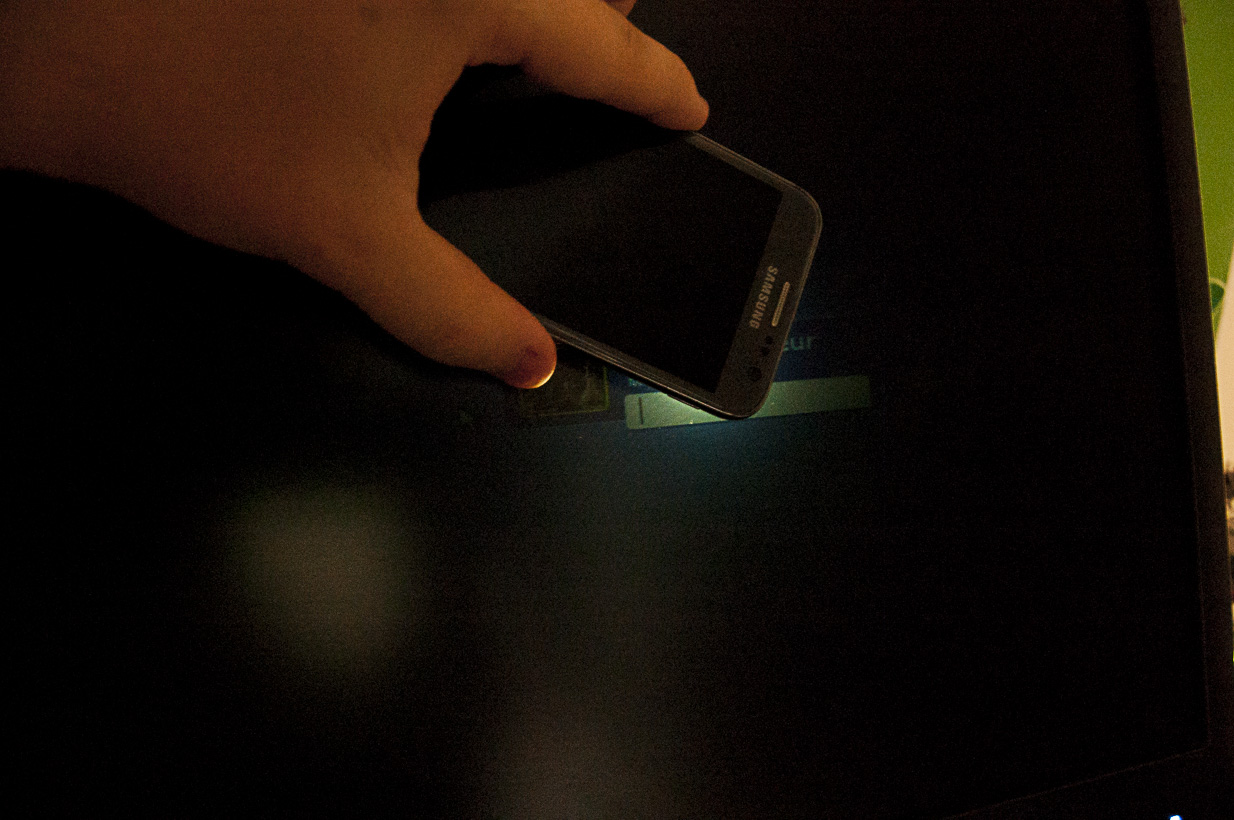

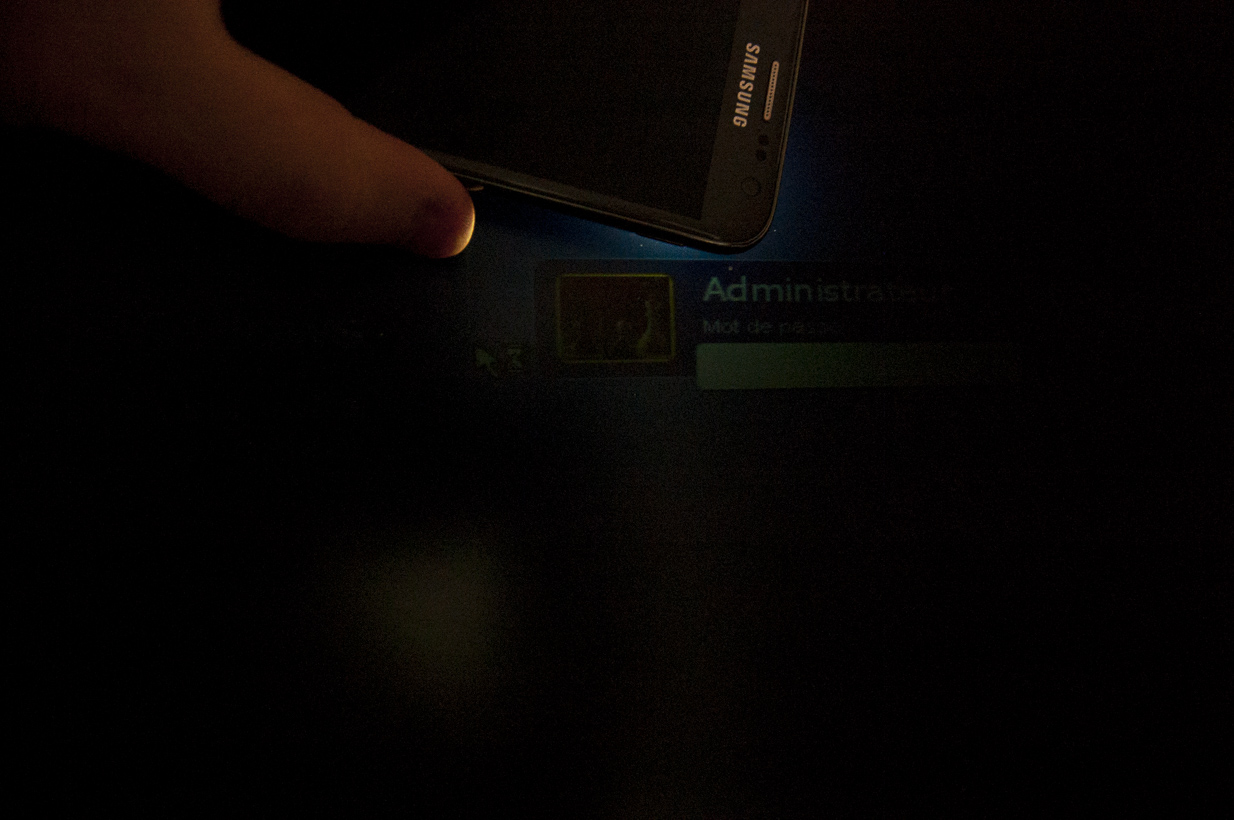

Le Test de la Lampe : Diagnostic Rapide 🔦

Quand l'écran s'éteint, petit conseil de dépanneur : prenez une source lumineuse (assez forte), comme la LED d'un téléphone, et éclairez l'écran au plus près.

La technique :

1. 🔦 Allumer la lampe du téléphone
2. 📱 Approcher au maximum de l'écran
3. 👁️ Observer attentivement la surface
4. 🔍 Chercher une image "fantôme"

Résultat : Si vous voyez l'affichage de l'écran (dans mon cas, l'accueil de sessions de Windows XP 😱), c'est que vous êtes en présence d'une panne de rétroéclairage de l'écran !

Traduction : La dalle LCD fonctionne (elle affiche l'image), mais le rétroéclairage (les néons derrière) s'éteint.

Le Mythe des Condensateurs 🎯

Les "KikiQuiSyConnaissent"

Les "KikiQuiSyConnaissent" (comme dirait un certain JohnJohn), vous diront :

"Bah c'est le condensateur ! C'est simple !"

Mon avis : Ils ont tort et potentiellement raison. 🤔

Quand C'est Vraiment les Condos

Oui, c'est possible que ça soit l'un des condensateurs, et dans ce cas c'est assez simple à résoudre en l'échangeant.

Pour être honnête, les seuls cas où ça s'est avéré exact pour moi, c'est quand visuellement un ou plusieurs condensateur(s) était soit :

• 🎈 Gonflé (bombé sur le dessus)
• 🔥 Cramé (traces de brûlure)
• 🦠 Corrodé (oxydation visible)
• 💥 Fissuré (craquelures)
• 🤮 Vomissant sa chimie sur les autres composants proches
• 😱 Ou tout ça à la fois ("le Vietnam de l'électronique quoi !")

Dans ces cas-là : Oui, c'est probablement le condo. Changez-le et basta !

Quand C'est Plus Compliqué

Cependant, il arrive parfois que le condensateur n'est pas physiquement corrompu.

Dans ce cas, il faut le tester :

• 🔌 En place (avec précautions)
• 🔧 Ou dessoudé (plus sûr)

Outils :

• 📊 Multimètre : Mesure basique
• 🔬 Testeur de condensateur : Indique en plus l'ESR (résistance série équivalente)

Et si le condensateur n'est pas en cause ? Bah là, commencent inévitablement les investigations ! 🕵️

Investigation : La Carte d'Alimentation 🔍

L'Enquête Électronique

Dans ce cas précis, je n'ai pas trouvé la cause précise de la panne. J'ai des soupçons sur un composant, mais...

Le dilemme :

• 🔍 Trouver un composant compatible
• 🛒 Le chercher sur un marketplace chinois
• 🚢 Attendre que le navire fasse trois fois le tour de la planète...
• 💀 Avoir l'écran inutilisable pendant des semaines

Ma décision : J'ai opté pour une autre solution que je pouvais mettre en action le jour même ! 💪

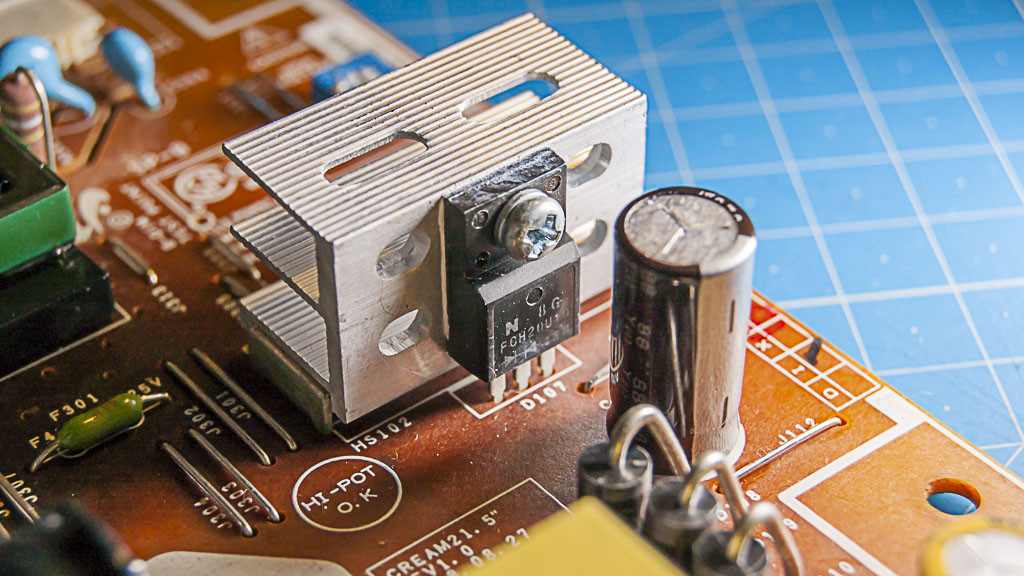

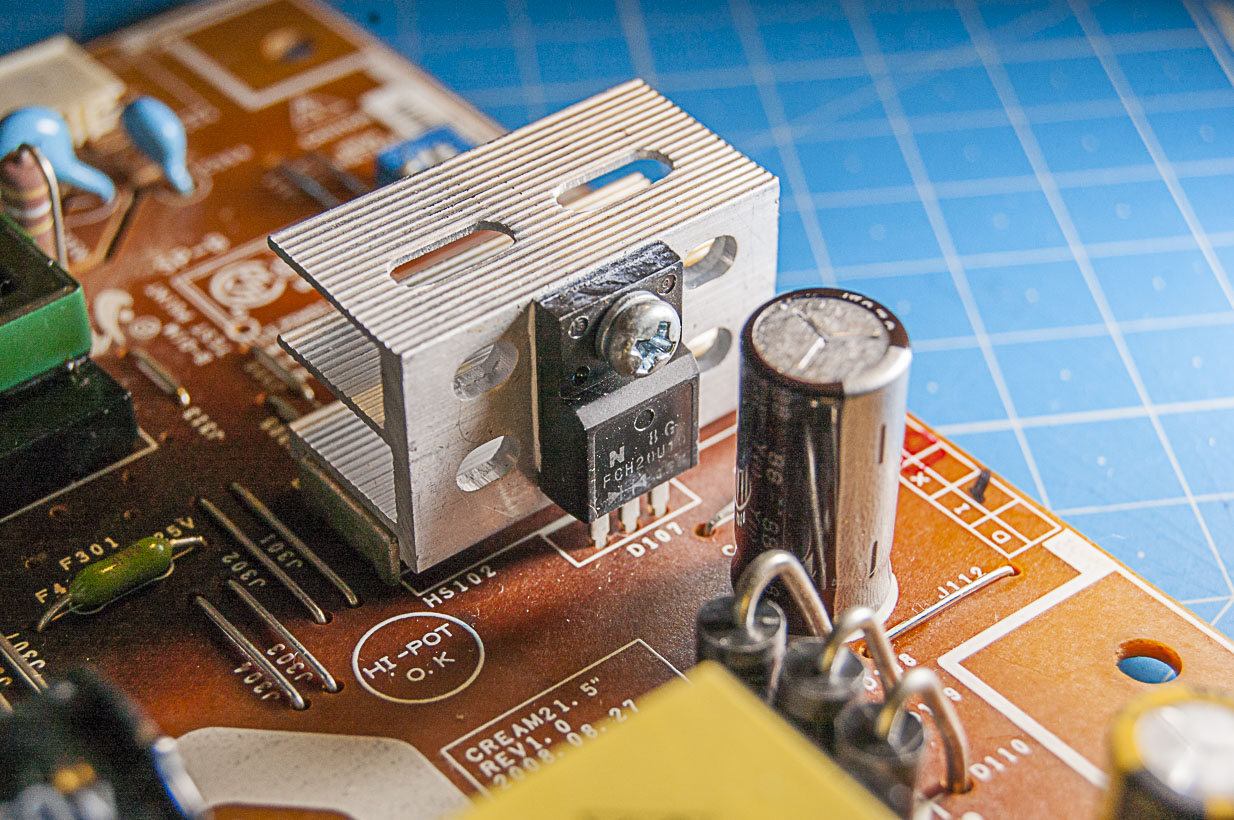

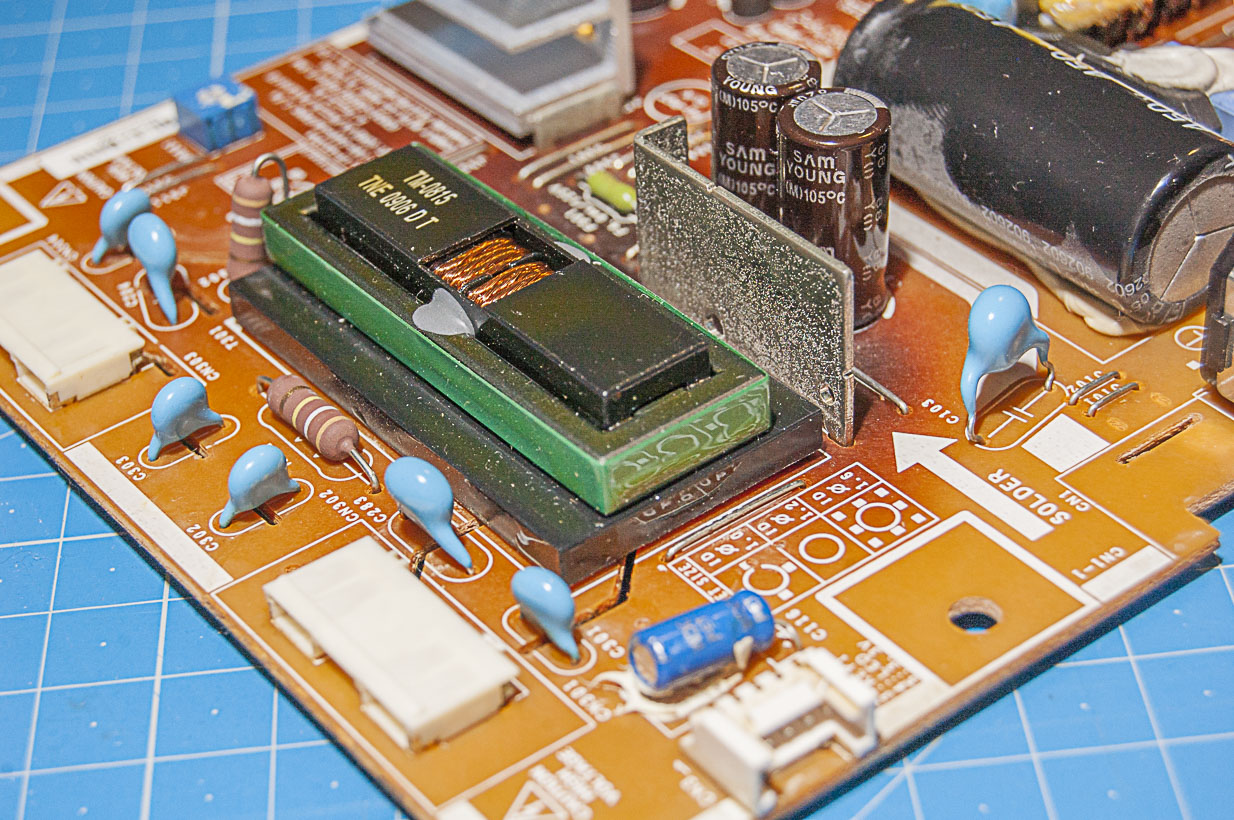

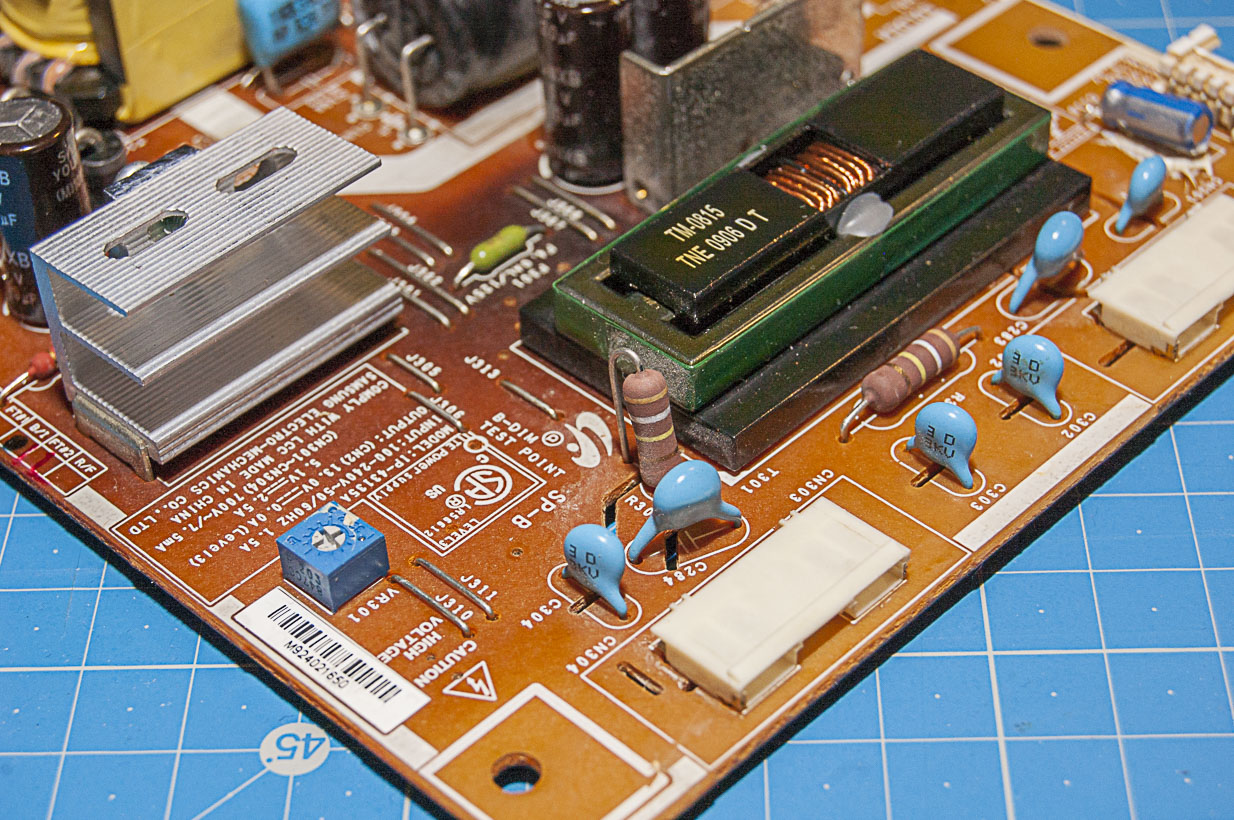

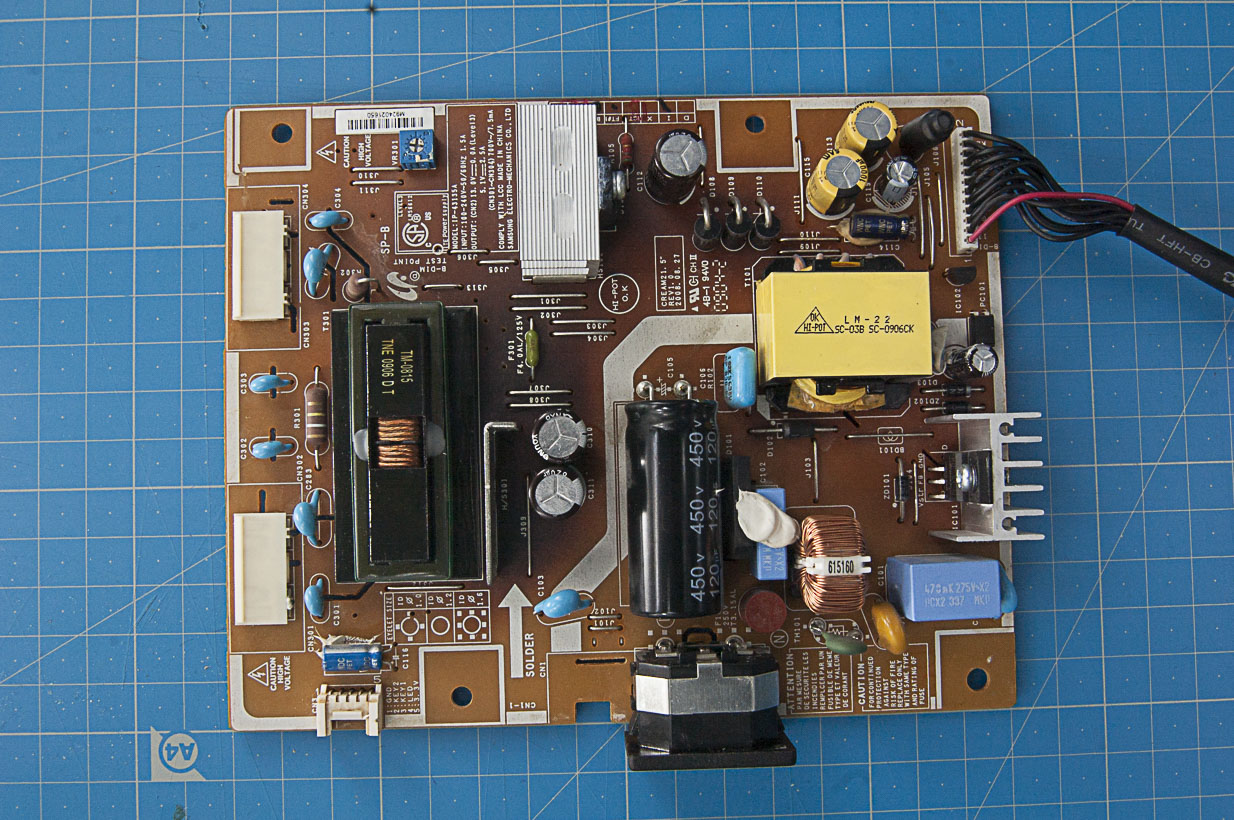

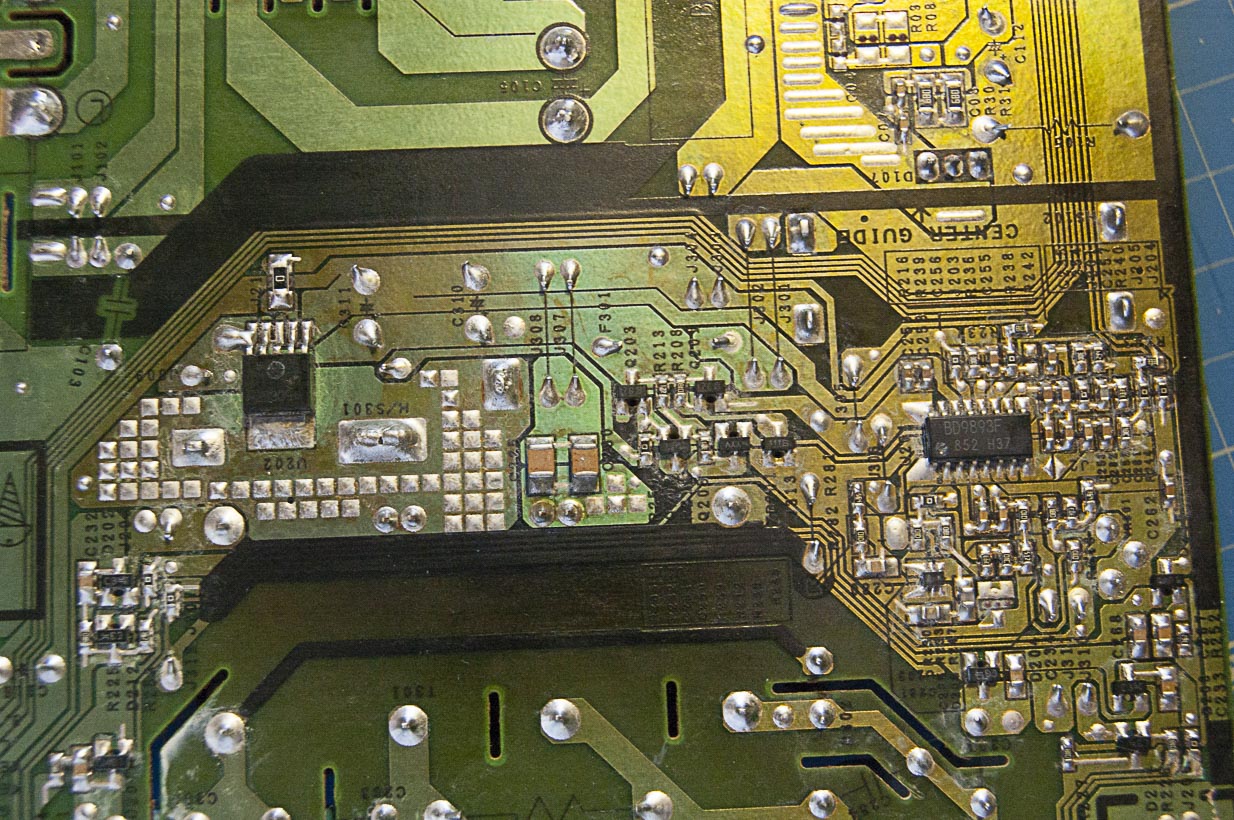

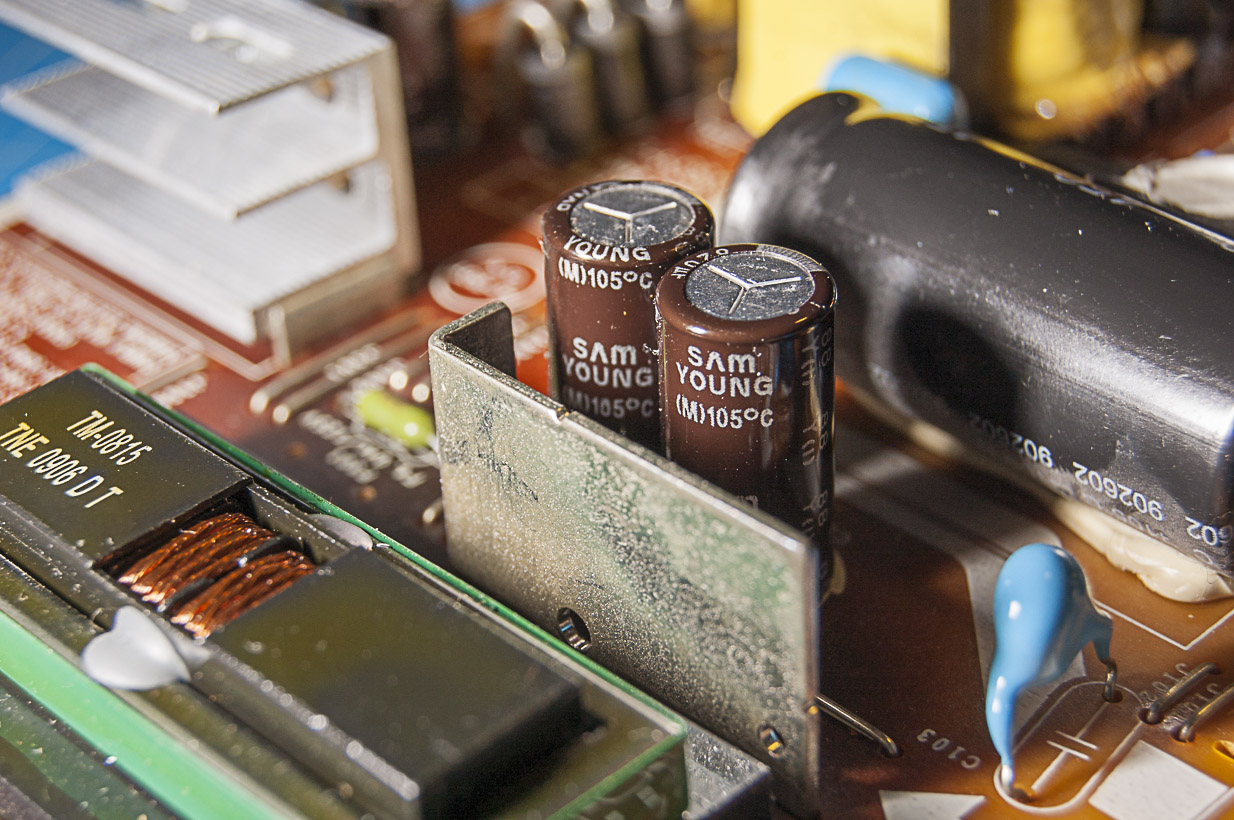

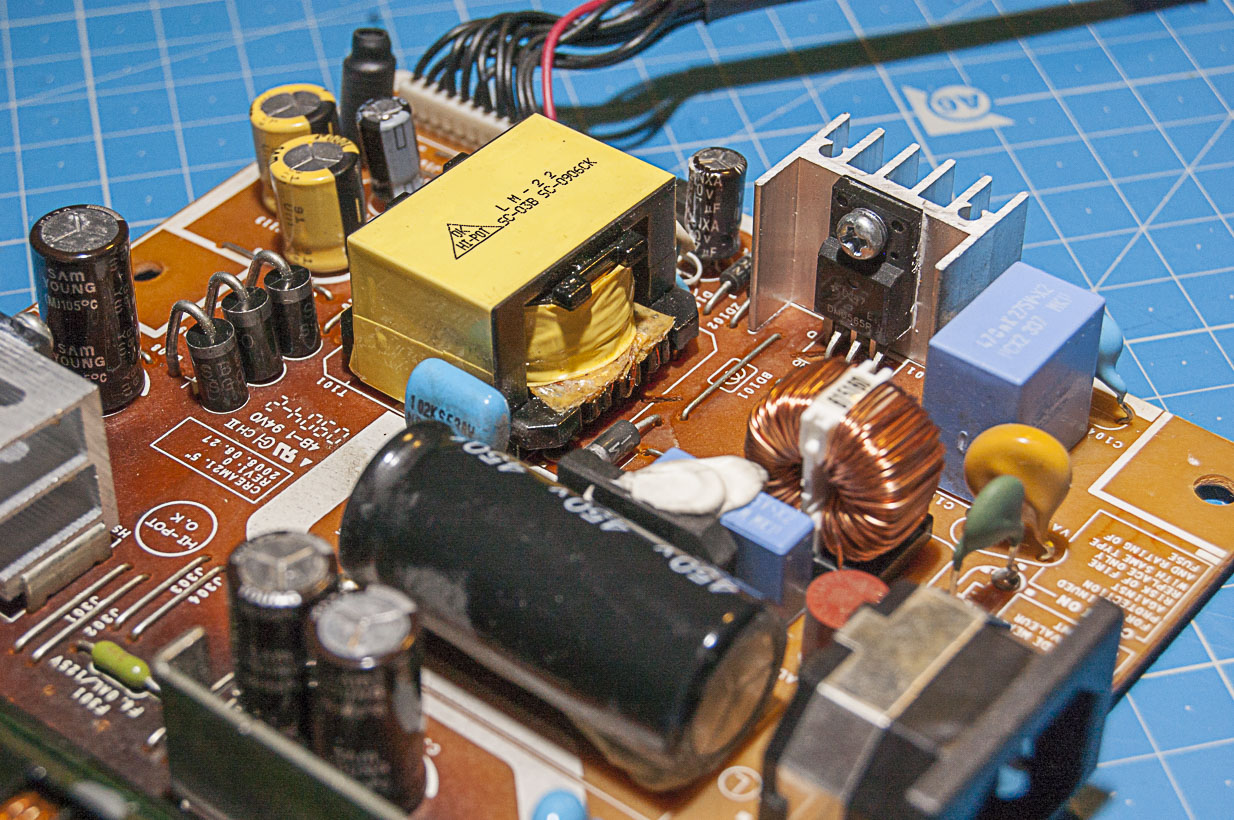

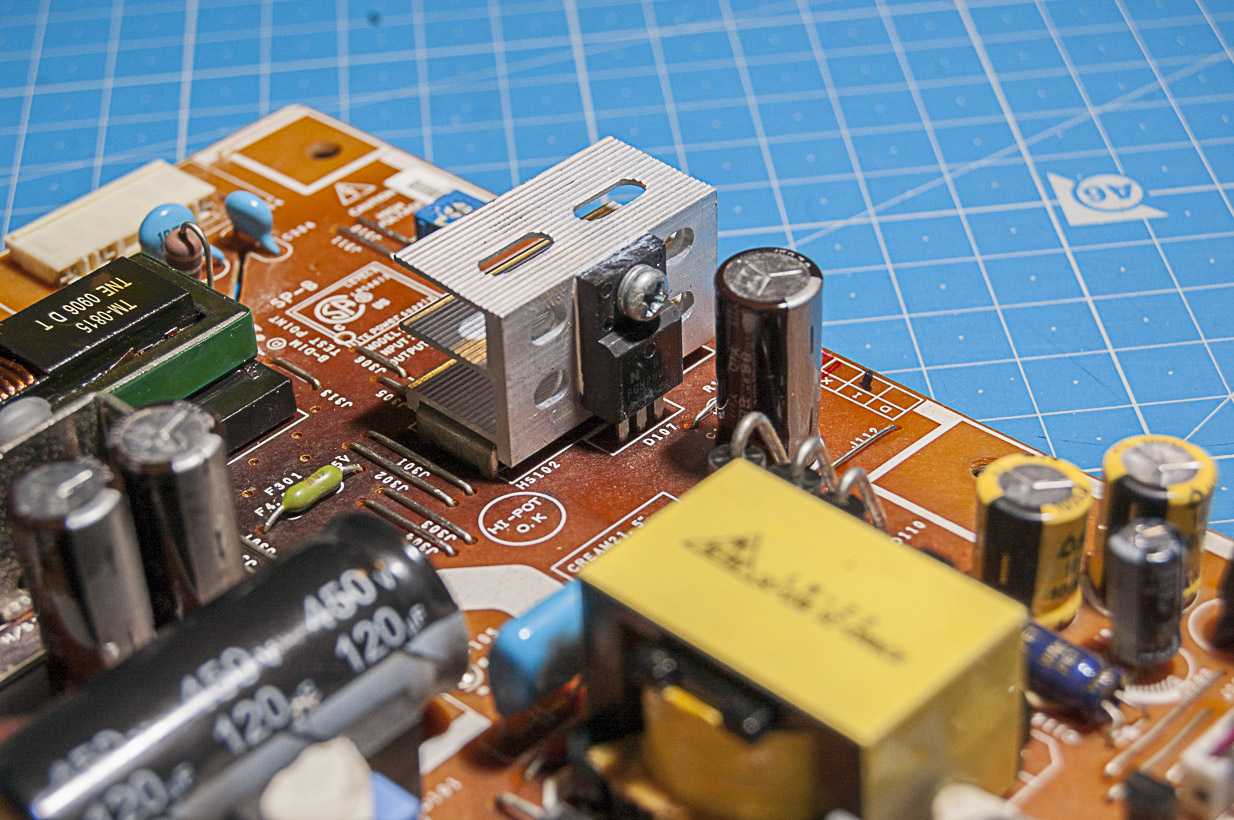

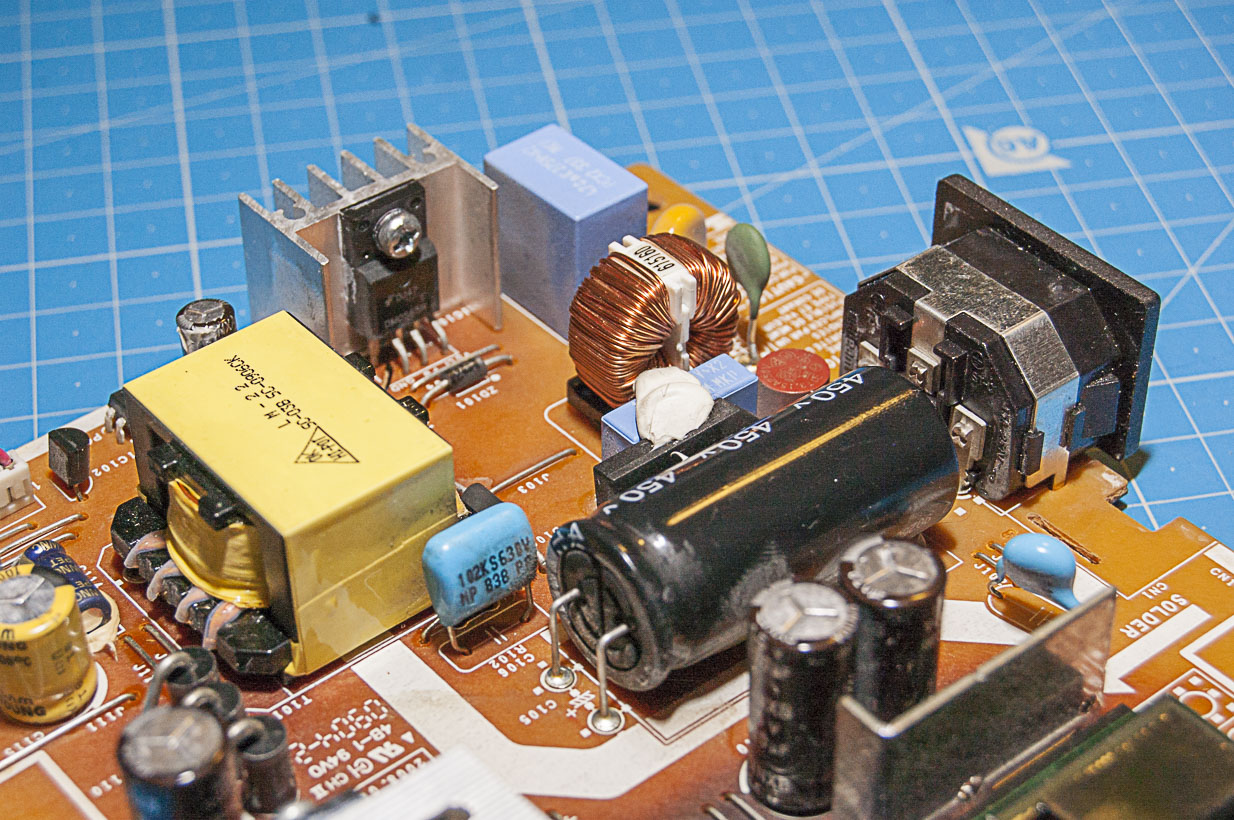

Les Photos de la Carte d'Alimentation

Je vous laisse toutes les photos de l'électronique de l'écran. Seulement la partie alimentation, la carte de gestion d'affichage n'est pas à remettre en cause puisqu'il y a un affichage sur l'écran.

Amusez-vous si le cœur vous le demande ! 🧩

Attention #Spoiler : Du coup, j'ai trouvé une solution plutôt Biloutesque pour remédier à ce problème de "D'extinction rétro-éclairante précoce" ! 😎

La Solution Hardcore : Greffe de Carte d'Alimentation 🏥

L'Idée Lumineuse (Au Sens Propre)

Devant cet échec à comprendre d'où venait le problème, je me suis souvenu que j'avais un vieil écran dans mes stocks.

Le donneur d'organes : Samsung T200

• 📏 Taille : 20 pouces (plus petit)
• 📐 Résolution : 1600 x 900 (moins bonne)
• 📅 État : Obsolète pour mon utilisation
• ✅ Avantage : Il fonctionne !

Le Raisonnement

La situation :

• 🖥️ Écran A (T200) : Petit, obsolète, mais fonctionne ✅
• 🖥️ Écran B (2243SW) : Grand (22"), Full HD, mais pas lumineux ❌

L'idée :

"Et si je trouvais un moyen d'alimenter les néons du rétroéclairage, puisqu'ils fonctionnent mais que leur source d'alimentation s'arrête au bout de 2 secondes ?"

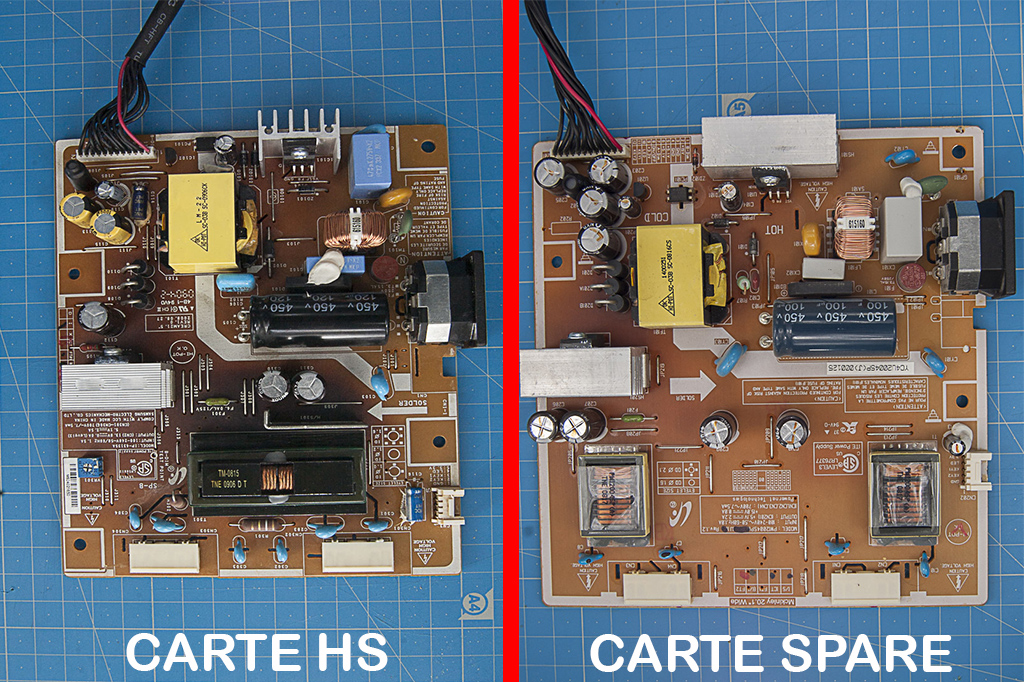

La solution : Transplantation de la carte d'alimentation du T200 vers le 2243SW ! 🔀

L'Opération Chirurgicale (3h du Mat) 🌙

Alors je décide, vers 3h du mat (parce que c'est toujours à 3h du mat qu'on a les meilleures idées 😴), d'inter-changer les deux cartes d'alimentation.

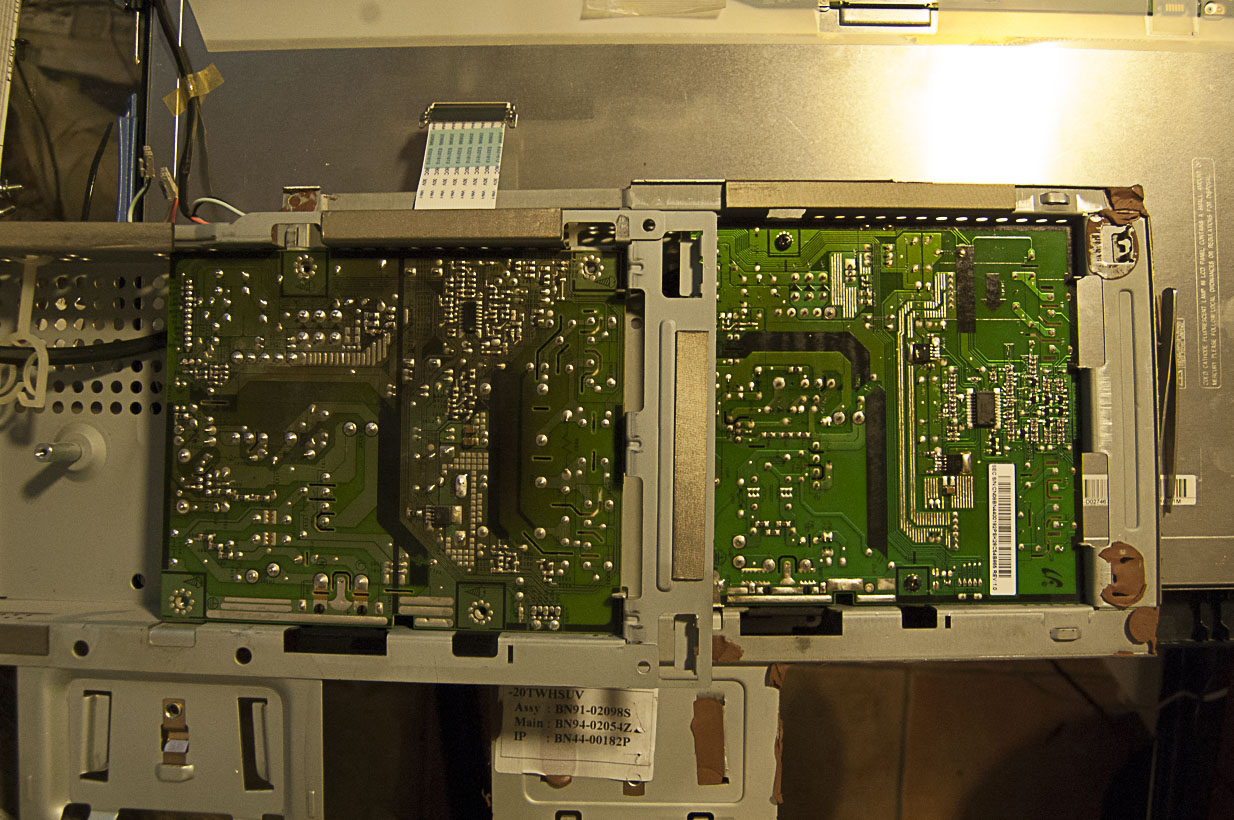

Le Problème de Taille

Étrangement, bien que l'écran donneur a une diagonale plus petite de 5 cm, sa carte est bien plus grande ! 🤔

Pourquoi ?

• 🏭 Génération différente
• ⚡ Conception différente
• 🔧 Architecture différente

Solution : Inter-changer les châssis métalliques également !

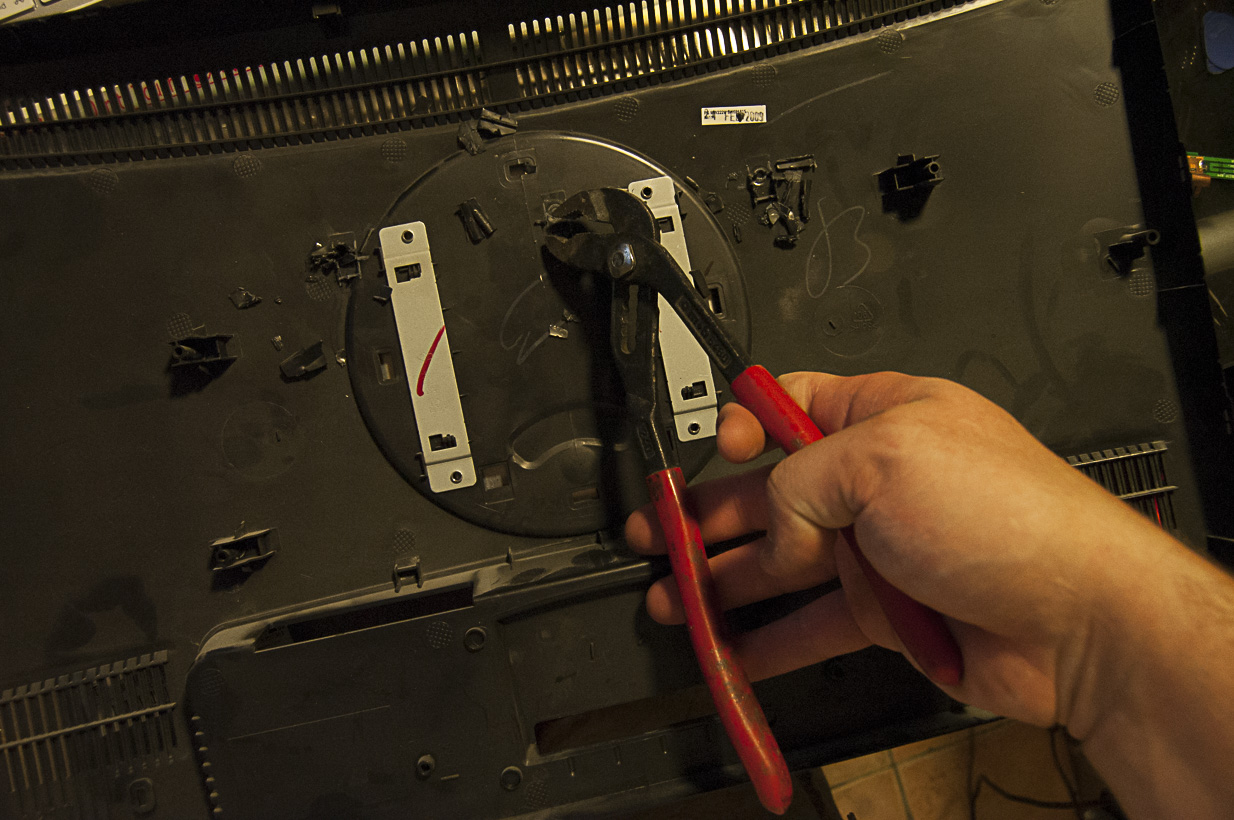

La Modification "Délicate"

Il aura bien fallu faire un peu de place en fracassant retirant délicatement avec de fins outils des parties plastiques saillantes 🙂

Traduction honnête : J'ai cassé quelques morceaux de plastique qui gênaient, mais bon, c'est pour la bonne cause ! 🔨

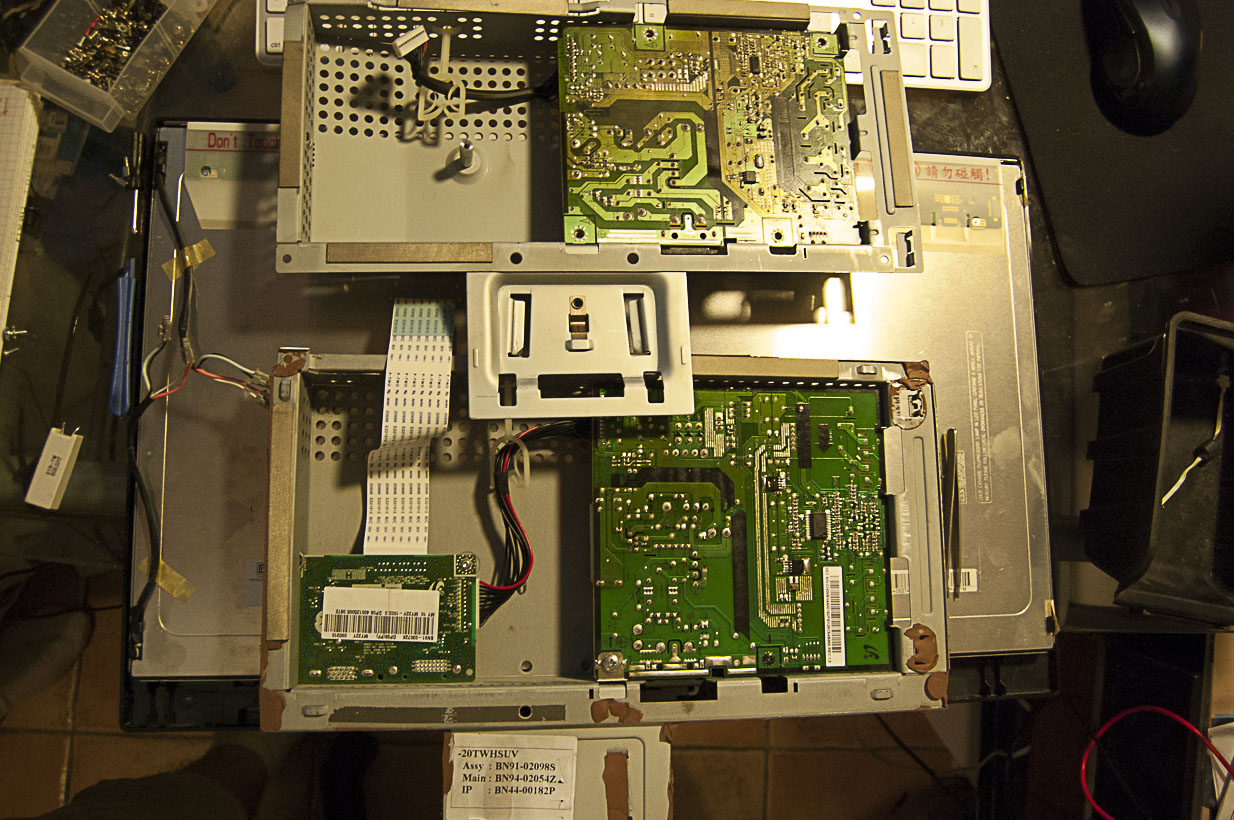

Le Processus Détaillé

Étapes de la greffe :

1. Démontage du Donneur (T200)

• 🔧 Retrait des vis du boîtier
• 🔌 Déconnexion de la carte d'alimentation
• 📸 Photos à chaque étape (important !)
• 📦 Extraction de la carte + châssis métallique

2. Démontage du Receveur (2243SW)

• 🔧 Même procédure
• 🗑️ Retrait de la carte défectueuse
• 🧹 Nettoyage de l'intérieur

3. Adaptation Mécanique

• 🔨 Retrait des parties plastiques gênantes
• 📏 Ajustement du châssis métallique
• 🔩 Fixation de la nouvelle carte
• 🎯 Positionnement optimal

4. Connexions

• 🔌 Branchement de la dalle LCD
• ⚡ Connexion des néons de rétroéclairage
• 🖥️ Branchement de la carte contrôleur
• 🔋 Alimentation principale

5. Test

• 💪 Croiser les doigts
• ▶️ Appuyer sur le bouton
• 🙏 Prier les dieux de l'électronique

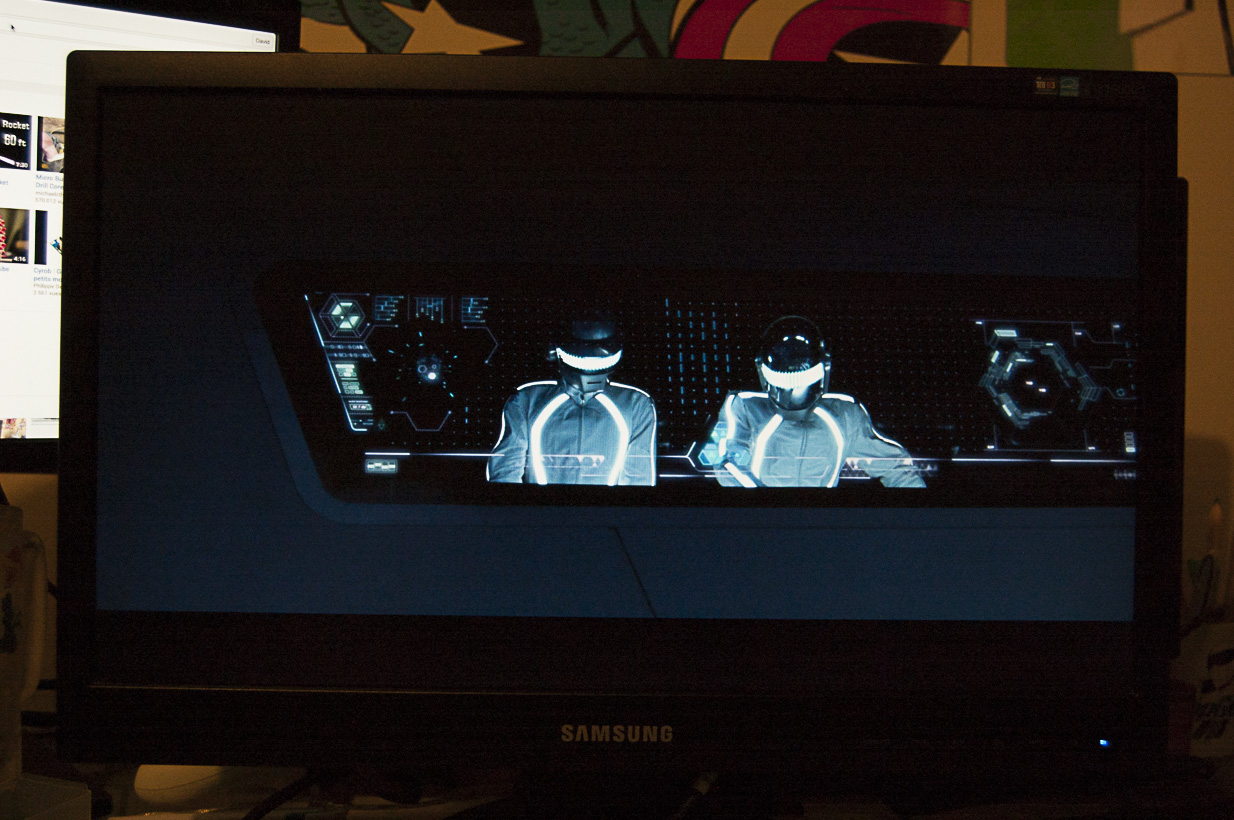

Le Résultat : Succès... Partiel 📊

La Bonne Nouvelle

L'opération s'est très bien passée ! Le rétroéclairage fonctionne nickel ! ✅

Victoire :

• 💡 L'écran reste allumé
• 🌟 Le rétroéclairage est stable
• 📺 L'image est visible
• 🎉 Mission accomplie (presque)

Le Plot Twist : Un Bug Bonus 😱

Mais par contre, je n'avais pas vraiment prévu qu'en fait l'écran avait aussi un bug de qualité d'image ! 🤦‍♂️

Le problème découvert :

• ⚪ Sur les blancs en particulier
• 🔵 Des sortes de moirés bleutés (cyan) apparaissent
• 🌀 Effet désagréable à l'œil
• 📺 Qualité d'image dégradée

Ma réaction : "Ah bah super, j'ai réparé un problème pour en découvrir un autre !" 😅

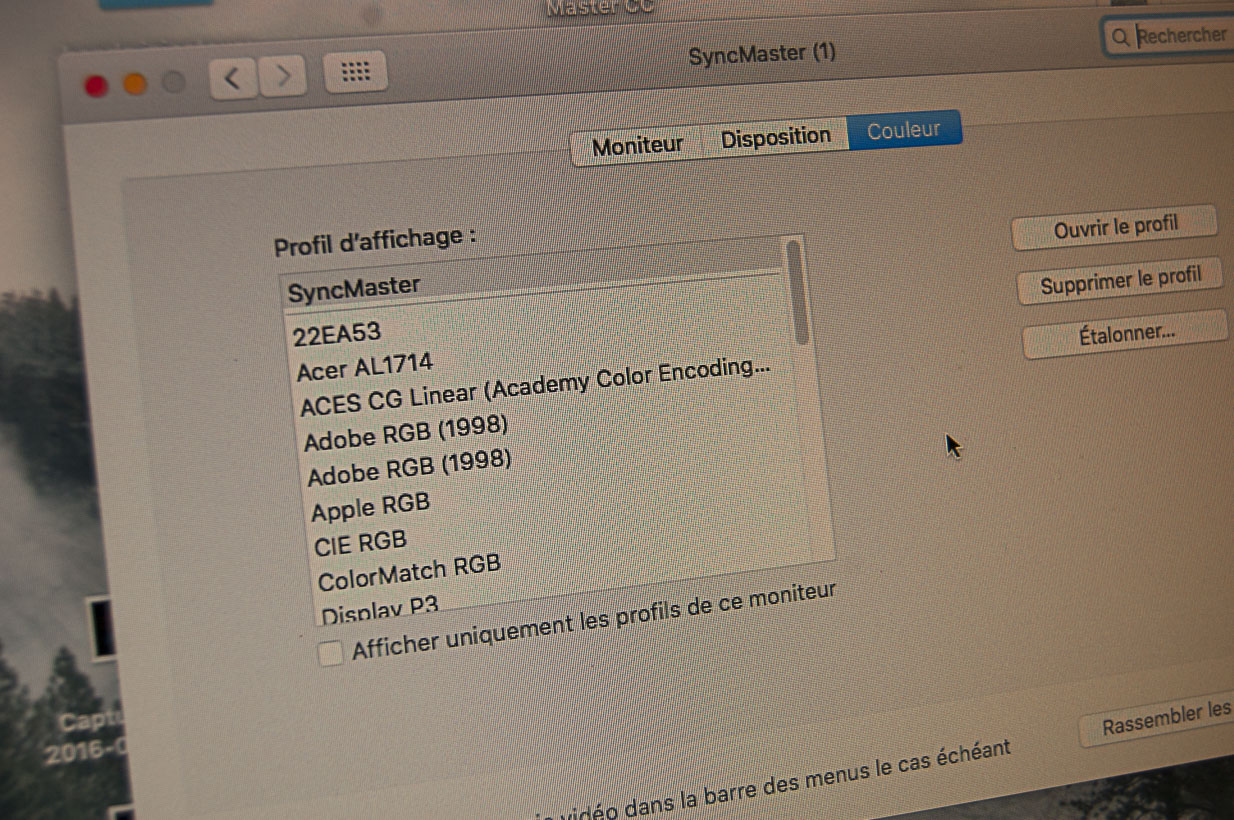

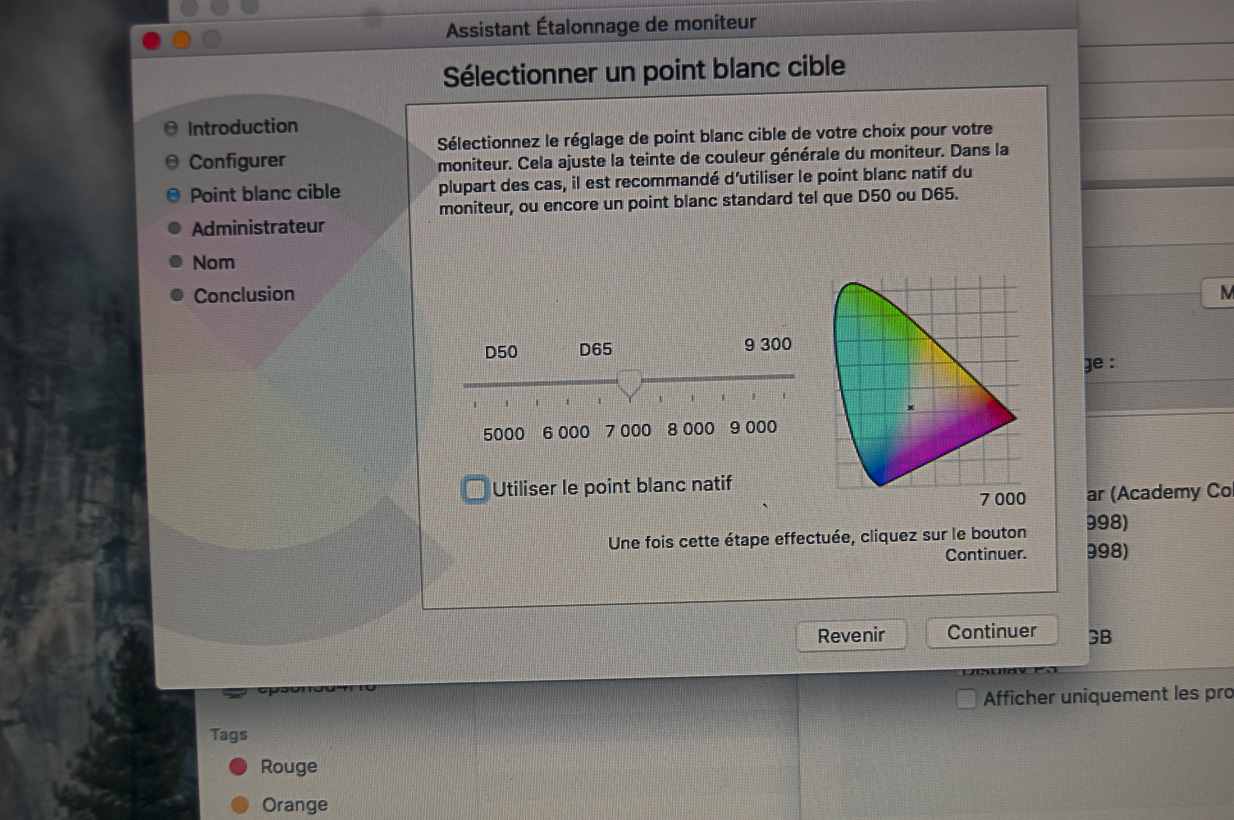

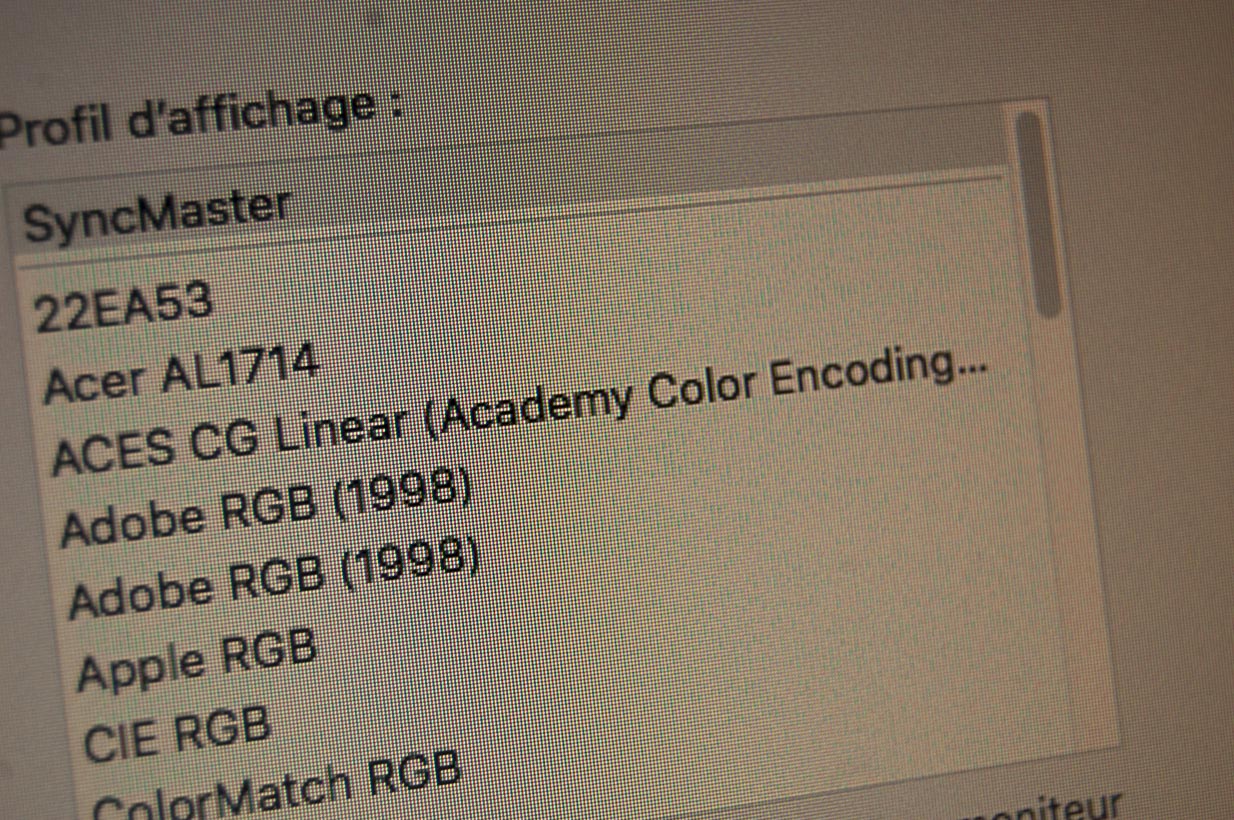

La Solution : Calibration MacOS 🍎

Heureusement, l'assistant d'étalonnage d'écran de MacOS me permet de rectifier le coche !

Le processus de calibration :

1. Accès au Calibrateur

• 🍎 Préférences Système → Moniteurs
• 🎨 Onglet "Couleur"
• 🔧 Bouton "Étalonner"
• 🧙 Assistant qui se lance

2. Réglages

• 🌈 Ajustement de la balance des blancs
• 🔵 Correction du cyan excessif
• 🎨 Réglage de la luminosité
• 🎯 Création d'un profil ICC personnalisé

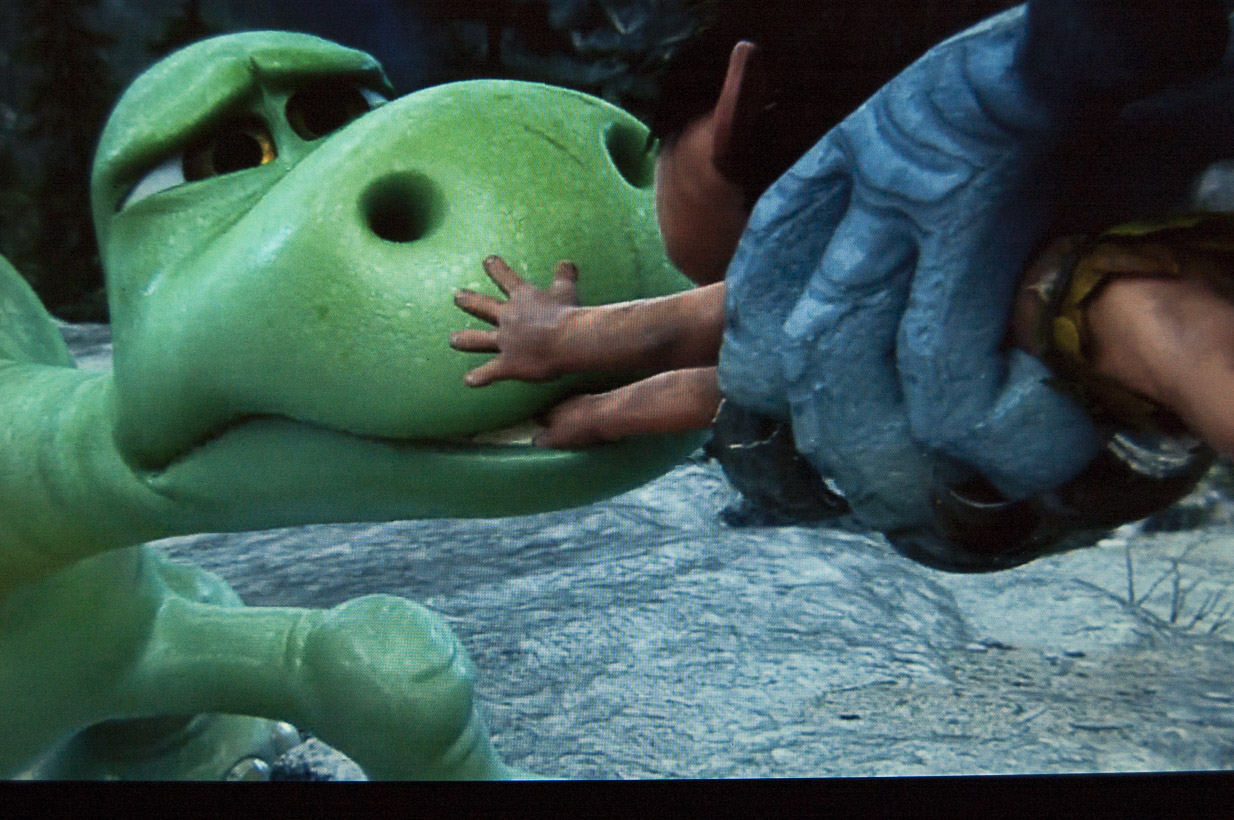

3. Résultat

• ✅ Moiré réduit (pas totalement éliminé)
• 👍 Couleurs plus neutres
• 😊 Utilisation acceptable

Sincèrement, l'écran au final est plutôt de bonne qualité, même si la comparaison est vite faite en l'ayant installé sur mon bureau à côté d'un écran IPS de bien meilleure qualité. 📺

Analyse de la Réparation 🔬

Pourquoi Cette Méthode a Fonctionné ?

Les cartes d'alimentation d'écran :

• ⚡ Fournissent plusieurs tensions (3.3V, 5V, 12V...)
• 💡 Alimentent le rétroéclairage (haute tension)
• 🔌 Sont souvent compatibles entre modèles proches

Dans mon cas :

• ✅ Tensions compatibles
• ✅ Connecteurs similaires
• ✅ Puissance suffisante
• ✅ Dimensions adaptables (avec modifications)

Les Risques de Cette Approche

Ce qui aurait pu mal tourner :

Incompatibilité Électrique ⚡

• ❌ Tensions différentes
• ❌ Puissance insuffisante
• ❌ Connecteurs incompatibles
• 💥 Résultat : Composants grillés

Problèmes Mécaniques 🔧

• ❌ Carte trop grande (impossible à loger)
• ❌ Fixations incompatibles
• ❌ Interférences avec d'autres composants
• 😤 Résultat : Abandon du projet

Découvertes Tardives 🐛

• ❌ Autres bugs de l'écran (comme le moiré)
• ❌ Problèmes de compatibilité logicielle
• ❌ Défauts de la dalle elle-même
• 😩 Résultat : Travail inutile

Dans mon cas : J'ai eu de la chance sur 2 points sur 3 ! 🎲

Le Problème du Moiré : D'Où Vient-il ?

Causes possibles :

1. Défaut de la Dalle LCD 📺

• 🔬 Pixels défectueux ou mal alignés
• 🌈 Filtres colorés dégradés
• ⚡ Circuit de contrôle de la dalle défaillant

2. Problème de Signal 📡

• 🔌 Cable de mauvaise qualité
• 📊 Signal numérique dégradé
• 🖥️ Carte contrôleur défectueuse

3. Calibration d'Usine 🏭

• 🎨 Profil ICC inadapté
• 🔵 Balance des blancs mal réglée
• ⚙️ Réglages par défaut incorrects

Diagnostic le plus probable : C'est un défaut de la dalle elle-même, présent depuis l'origine mais que je n'avais pas détecté avant.

Le Bilan de la Réparation 📊

Temps et Coût

Investissement :

Temps :

• 🔍 Diagnostic : 30 min
• 🔧 Investigation carte : 1 heure
• 🏥 Greffe chirurgicale : 2 heures (à 3h du mat !)
• 🎨 Calibration : 30 min
• TOTAL : ~4 heures

Coût :

• 💰 Écran donneur : 0 € (déjà en stock)
• 🔧 Outils : 0 € (déjà possédés)
• ⏰ Temps : 4 heures de fun 😄
• TOTAL : 0 €

Comparaison :

• 🆕 Écran neuf 22" Full HD : 100-150 €
• 🔄 Écran reconditionné : 50-80 €
• 🔧 Ma réparation : 0 €

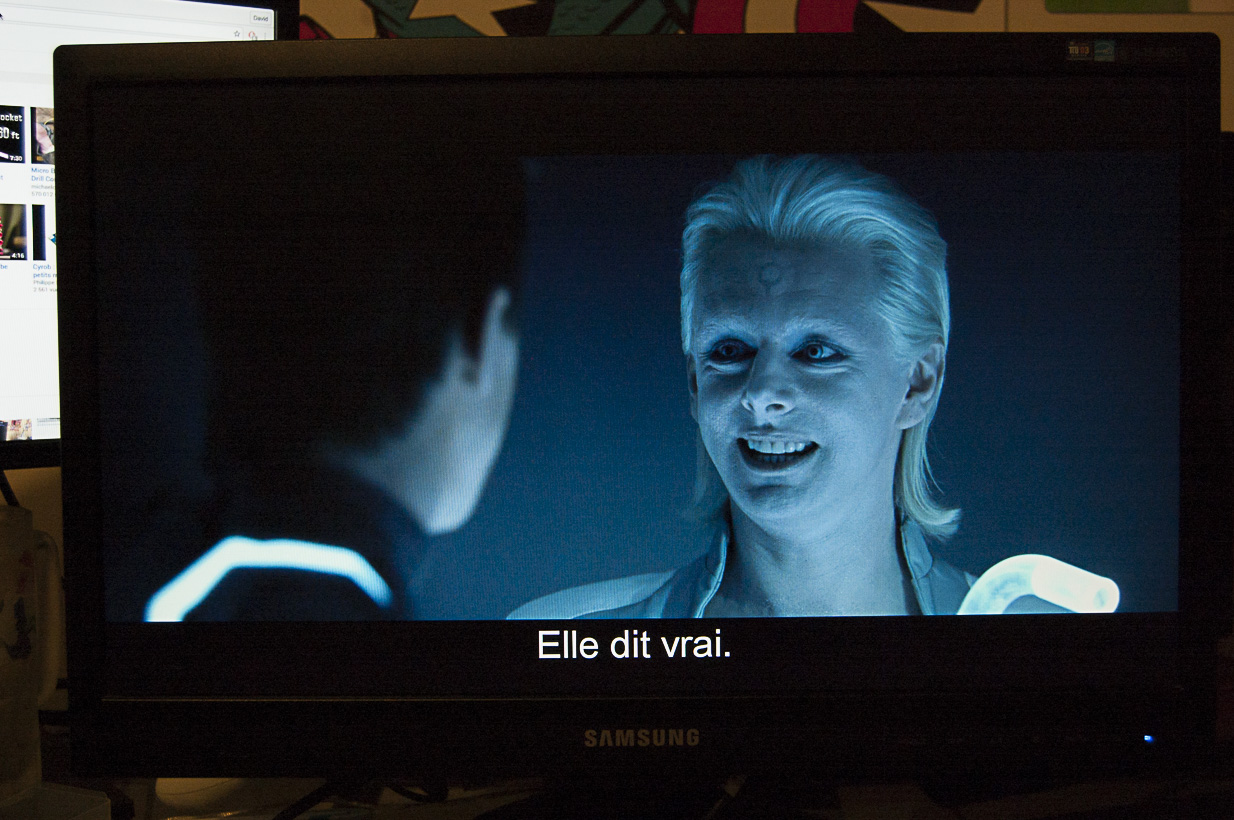

Résultat Final

Ce qui fonctionne ✅ :

• 💡 Rétroéclairage : Stable et lumineux
• 📺 Affichage : Fonctionnel
• ⚡ Alimentation : Aucun problème
• ⏰ Stabilité : Plus d'extinction intempestive

Ce qui reste imparfait ⚠️ :

• 🔵 Moiré cyan : Réduit mais présent
• 🎨 Qualité : Inférieure à un IPS moderne
• 📐 Angles de vision : Limités (dalle TN probablement)

Note finale : 7/10 🌟

Utilité Pratique

À quoi sert cet écran maintenant :

Utilisations adaptées ✅ :

• 💼 Bureautique : Word, Excel, etc.
• 🌐 Navigation web : Parfait
• 📧 Emails : Aucun souci
• 📂 Gestion de fichiers : Très bien
• 🖥️ Second écran : Idéal

Utilisations déconseillées ❌ :

• 🎨 Retouche photo : Couleurs pas fiables
• 🎬 Montage vidéo : Même problème
• 🎮 Gaming exigeant : Temps de réponse moyen
• 📸 Travail colorimétrique : Non recommandé

Verdict : C'est un excellent écran secondaire pour des tâches non critiques en couleur ! 👍

Les Leçons de cette Réparation 📚

Ce que J'ai Appris

Leçon 1 : Pas toujours les condensateurs 🎯

• 🔍 Ne pas se fier aux idées reçues
• 🧪 Tester avant de remplacer
• 🔬 Investiguer méthodiquement

Leçon 2 : Penser "récupération" ♻️

• 📦 Garder les vieux appareils (pièces détachées)
• 🔀 Transplantation possible entre modèles
• 💡 Solutions créatives souvent efficaces

Leçon 3 : Les surprises existent 😱

• 🐛 Un problème peut en cacher un autre
• 🔍 Tester complètement après réparation
• 🎯 La perfection n'est pas toujours accessible

Leçon 4 : 3h du mat = bonnes idées 🌙

• 🧠 Le cerveau fatigué est parfois plus créatif
• 💪 L'audace mène à des solutions inattendues
• 😅 Ou à des catastrophes (heureusement pas ici)

Conseils pour Réparer un Écran

Si vous avez un problème similaire :

1. Diagnostic Précis 🔍

• 🔦 Test à la lampe (rétroéclairage ou dalle ?)
• 👁️ Observation des symptômes
• 📋 Listing des problèmes

2. Investigation Méthodique 🔬

• 👀 Inspection visuelle des condensateurs
• 🔧 Démontage progressif
• 📸 Photos à chaque étape
• 🧪 Tests avec multimètre

3. Solutions Progressives 📈

• 🎯 Commencer par le plus simple
• 🔄 Escalader si nécessaire
• 💡 Penser récupération si disponible
• 🚫 Savoir abandonner si trop complexe

4. Précautions de Sécurité ⚡

• 🔌 Débrancher avant toute intervention
• ⏰ Attendre la décharge des condensateurs (peuvent rester chargés !)
• 🧤 Protection adaptée
• 🚨 Attention à la haute tension du rétroéclairage

Conclusion : Une Réparation "Biloutesque" Réussie 🎊

Mission (Presque) Accomplie

Ce Samsung 2243SW était :

• 🗑️ Destiné à la poubelle
• 💀 Inutilisable (extinction après 3 secondes)
• 🔧 Complexe à réparer conventionnellement
• ⏰ Problème urgent (besoin d'un écran)

Aujourd'hui, il :

• ✅ Fonctionne normalement
• 💡 S'allume et reste allumé
• 🖥️ Sert d'écran secondaire
• ♻️ A évité la déchetterie
• 😊 Me rend service quotidiennement

Le Message

Cette réparation démontre que :

1. 🧠 La créativité : Solutions non conventionnelles OK
2. ♻️ La récupération : Garder les vieilles pièces
3. 💪 L'audace : Oser des greffes "impossibles"
4. 🎯 L'acceptation : La perfection n'est pas obligatoire
5. 🌍 L'écologie : Moins de déchets électroniques

Pour les Bricoleurs

Si vous avez un vieil écran :

Ne le jetez pas sans :

• 🔍 Diagnostic précis du problème
• 🔧 Tentative de réparation simple
• 💡 Créativité pour solutions alternatives
• 📦 Ou au moins garder pour les pièces

Et rappelez-vous : Une solution "bricolée" qui fonctionne vaut mieux qu'un écran parfait qui dort dans un placard ! 😉

Note finale : Cette réparation n'est pas conventionnelle et comporte des risques. Je décline toute responsabilité si vous tentez quelque chose de similaire et que ça tourne mal. Mais si ça marche, félicitations, vous êtes officiellement un réparateur hardcore ! 💪🔧

Morale de l'histoire : Quand la réparation classique échoue, pensez récupération et transplantation. Les composants électroniques sont parfois plus interchangeables qu'on ne le pense. Et n'oubliez pas : les meilleures idées arrivent souvent à 3h du mat ! 🌙😄

#RepairDontReplace #RecyclageCréatif #3hDuMat ♻️🔧🌙
