Tristan et iso : Le Canonet QL19

Le Contexte : Un Appareil Photo Vintage à Sauver 📦

L'Arrivée du Patient

21 Avril 2017 📅

Réception d'un Canon Canonet QL19, qui n'est plus en état de fonctionner, envoyé par Tristan de Paris.

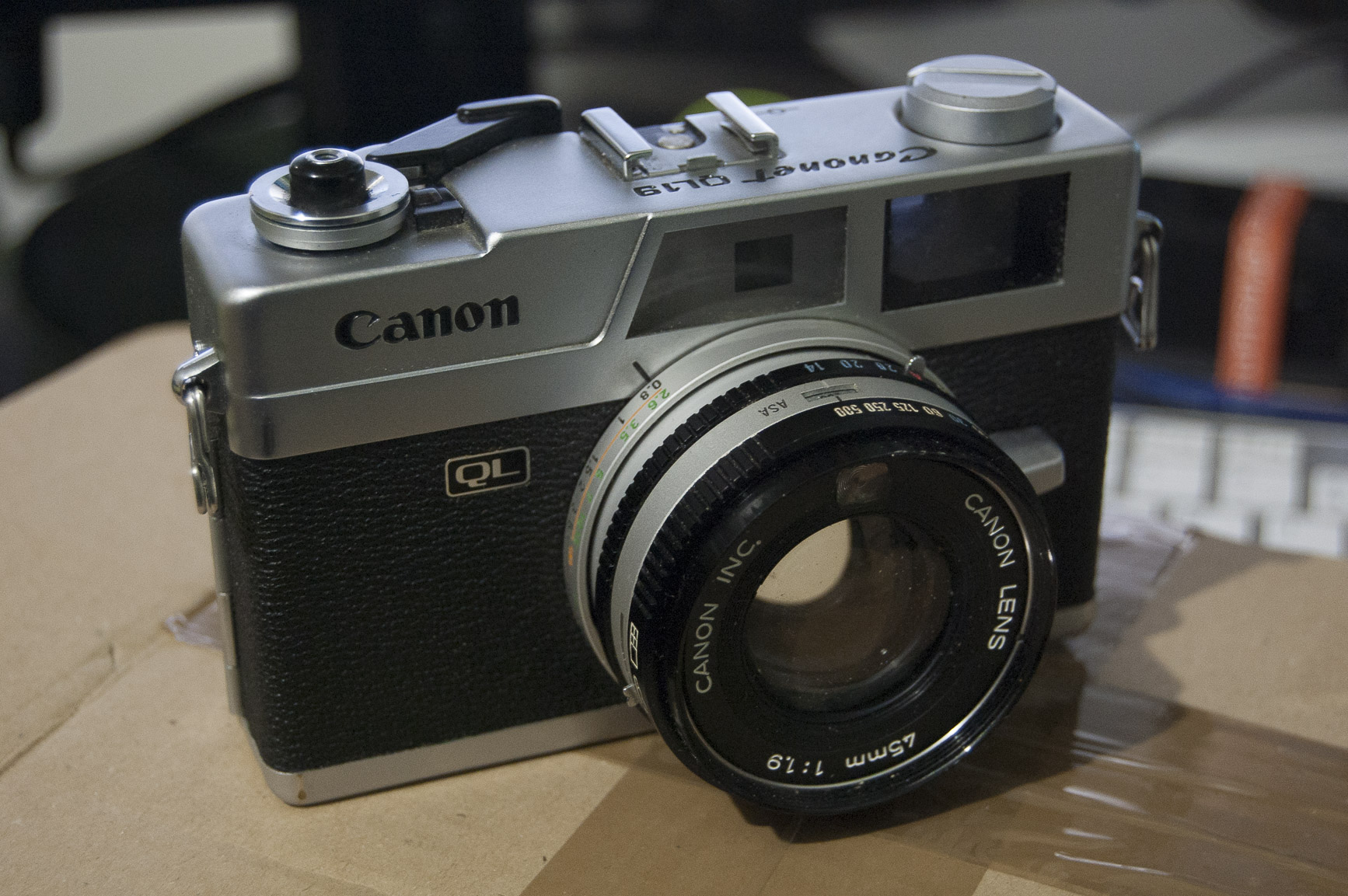

Le Canon Canonet QL19 :

• 📸 Appareil photo argentique télémétrique
• 📅 Production : 1965-1972
• 🎯 Objectif fixe 45mm f/1.9 (lumineux !)
• 🌟 Réputé pour sa qualité optique
• 💰 Très recherché par les amateurs d'argentique

Premier contact : L'appareil a clairement vécu. Mais Tristan y tient, et moi j'adore les défis ! 💪

Jour 1 : Diagnostic Complet 🔍

22 Avril 2017 - Matin

Observation et listing des différents problèmes identifiés.

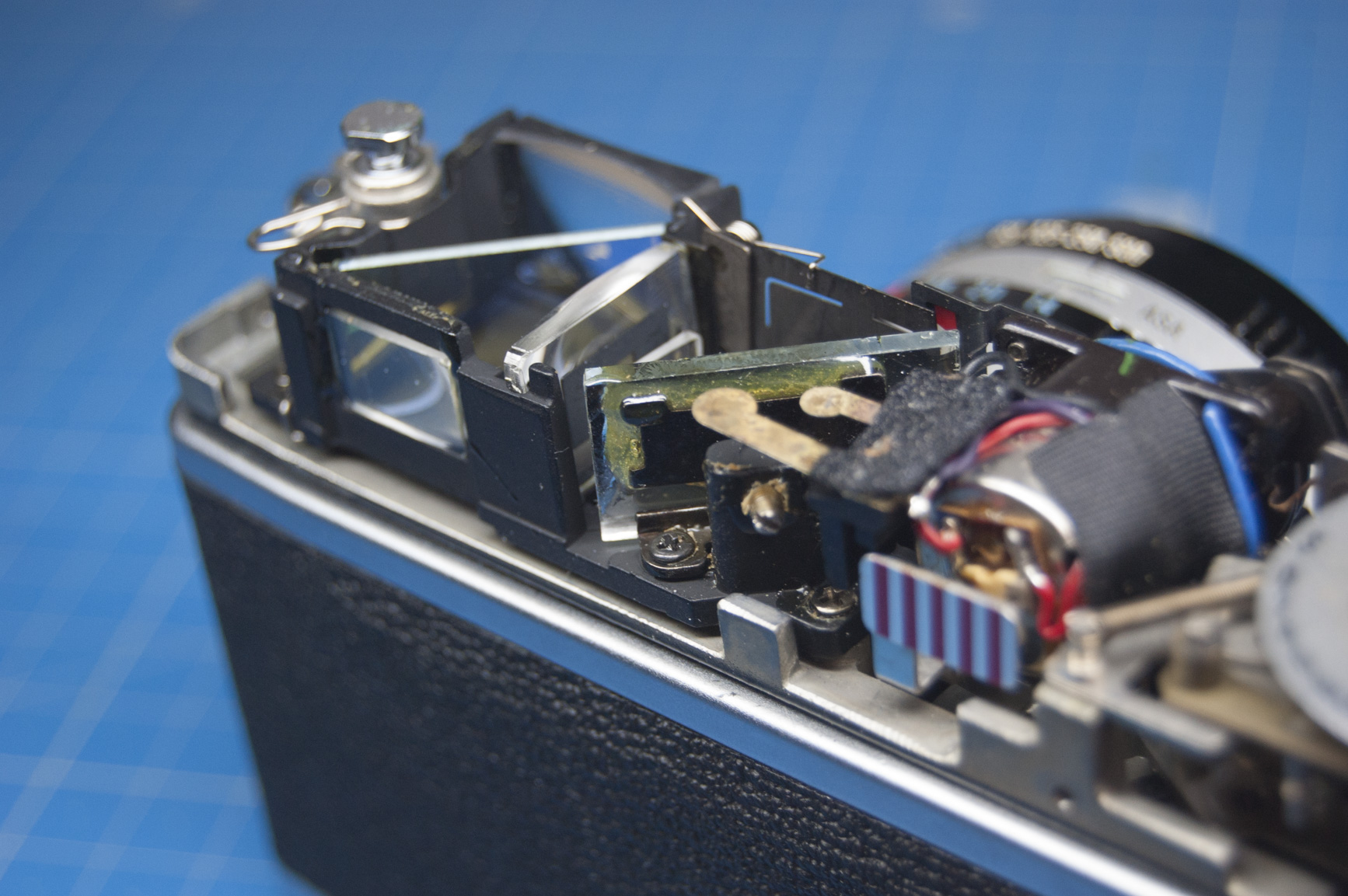

Les Problèmes Constatés

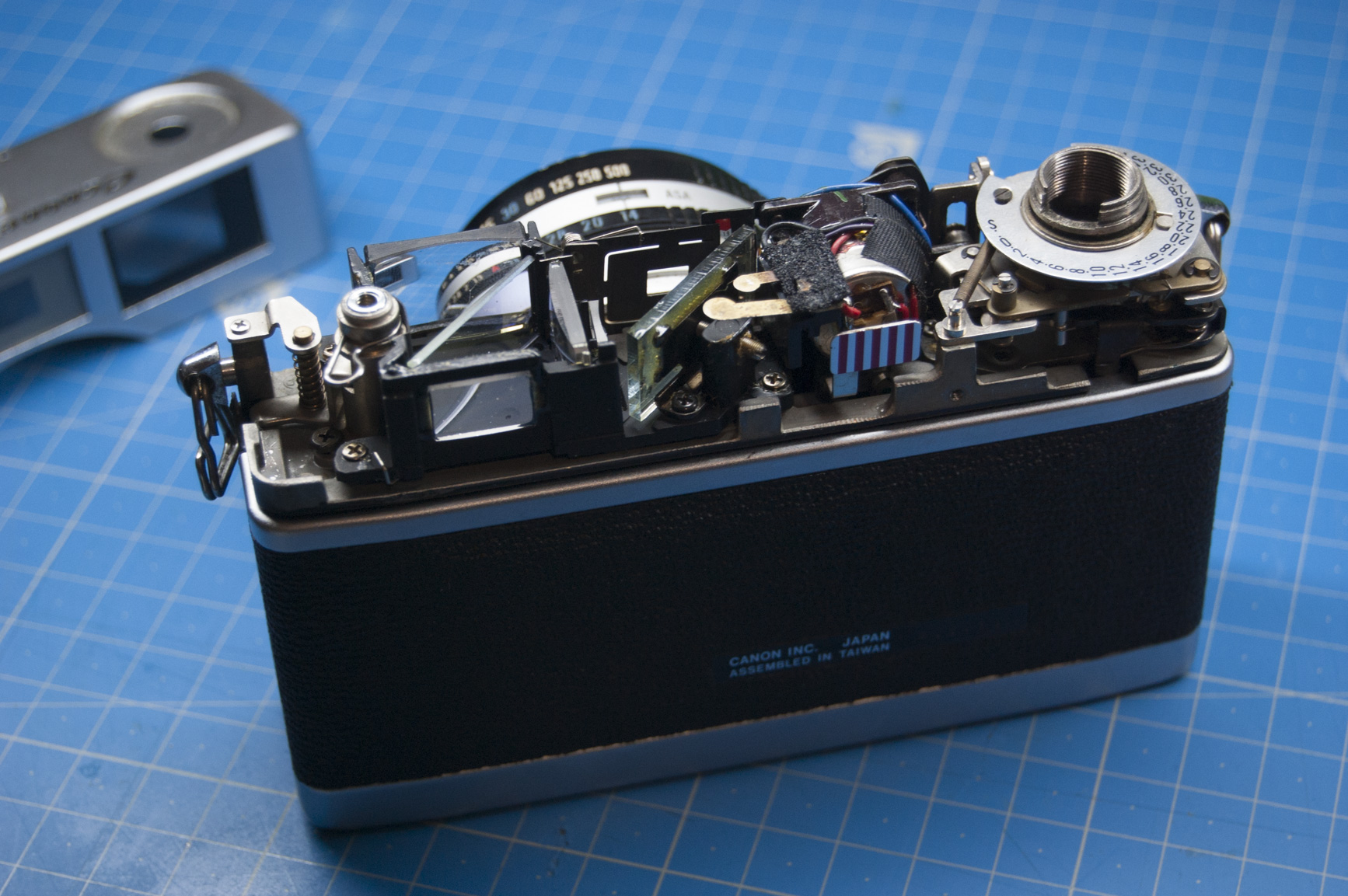

1. Viseur Télémétrique Hors Service 👁️

Symptôme : La visée télémétrique ne fonctionne plus correctement.

Petit rappel technique : La visée télémétrique est une projection (sorte de "fantôme") dans le viseur, sur une petite zone centrale, qui est décalée tant que la mise au point n'est pas faite correctement.

Comment ça marche :

• 👀 Vous voyez une double image dans le viseur
• 🎯 Quand vous faites la mise au point, les deux images se superposent
• ✅ Quand elles sont alignées = mise au point parfaite !

Dans mon cas : Au mieux, l'image est toujours décalée dans le viseur, même avec la bague de mise au point correctement réglée.

Problème : Le miroir télémétrique est désaligné ou décalé. Il va falloir trouver une solution pour bien mieux régler la télémétrie dans le viseur. 🎯

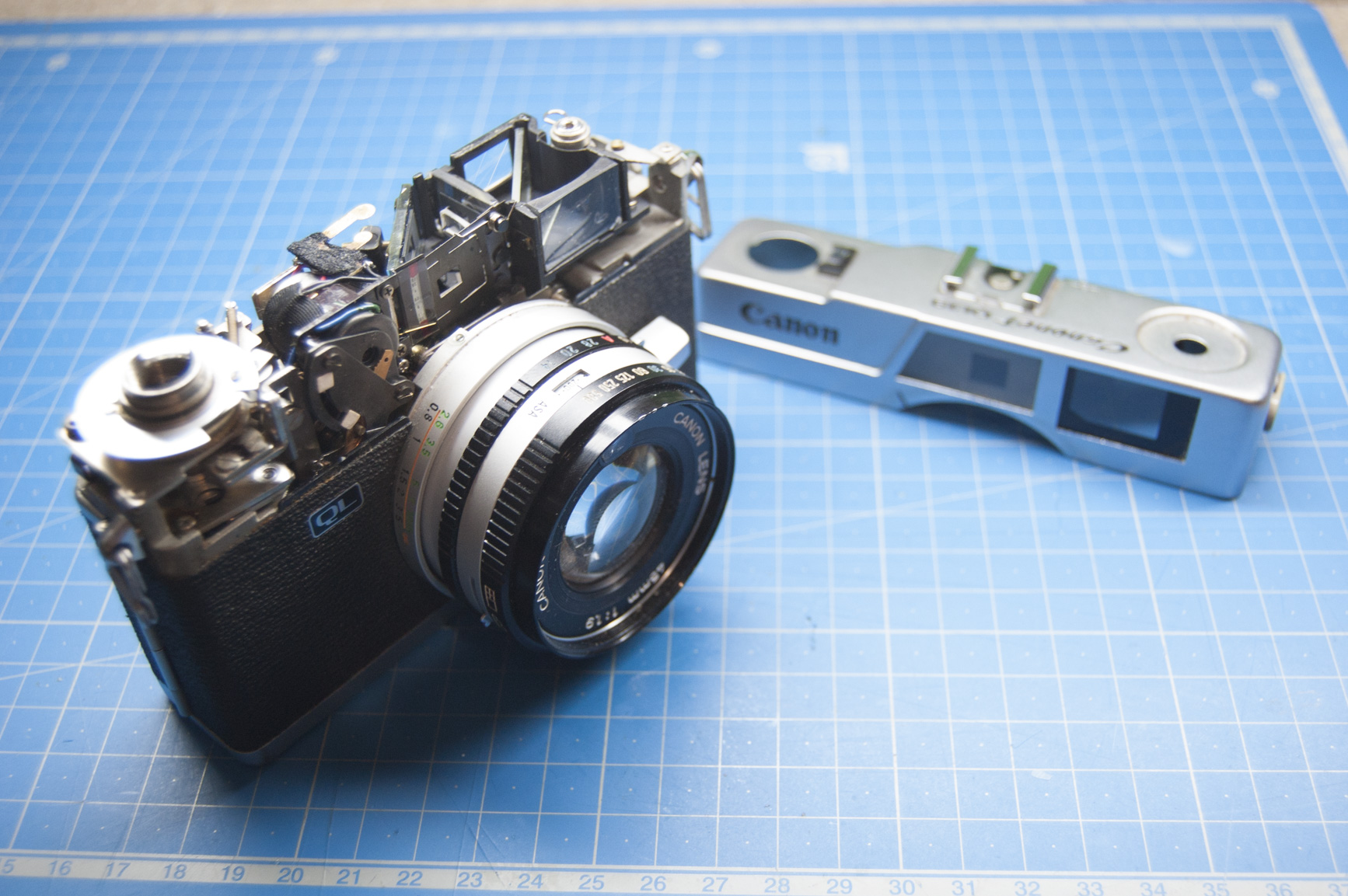

2. Diaphragme Bloqué 🔴

Symptôme : Retour du diaphragme défaillant (reste en position la plus fermée).

Explication :

• 📸 Le diaphragme (ou iris) contrôle la quantité de lumière
• 🔄 Il doit s'ouvrir pour la visée et se refermer au déclenchement
• 🚫 Ici, il reste fermé en permanence

Conséquence : Visée sombre et exposition incorrecte.

3. Bague des Vitesses Grippée ⏱️

Symptôme : La bague des vitesses se grippe en dessous de 1/15.

Explication :

• ⏱️ Les vitesses d'obturation vont de 1s à 1/500s
• 🐌 Les vitesses lentes (1/15, 1/8, 1/4...) sont mécaniquement complexes
• 🔒 Le mécanisme est grippé par la vieillesse et le manque de lubrification

Conséquence : Impossible d'utiliser les vitesses lentes, essentielles en faible lumière.

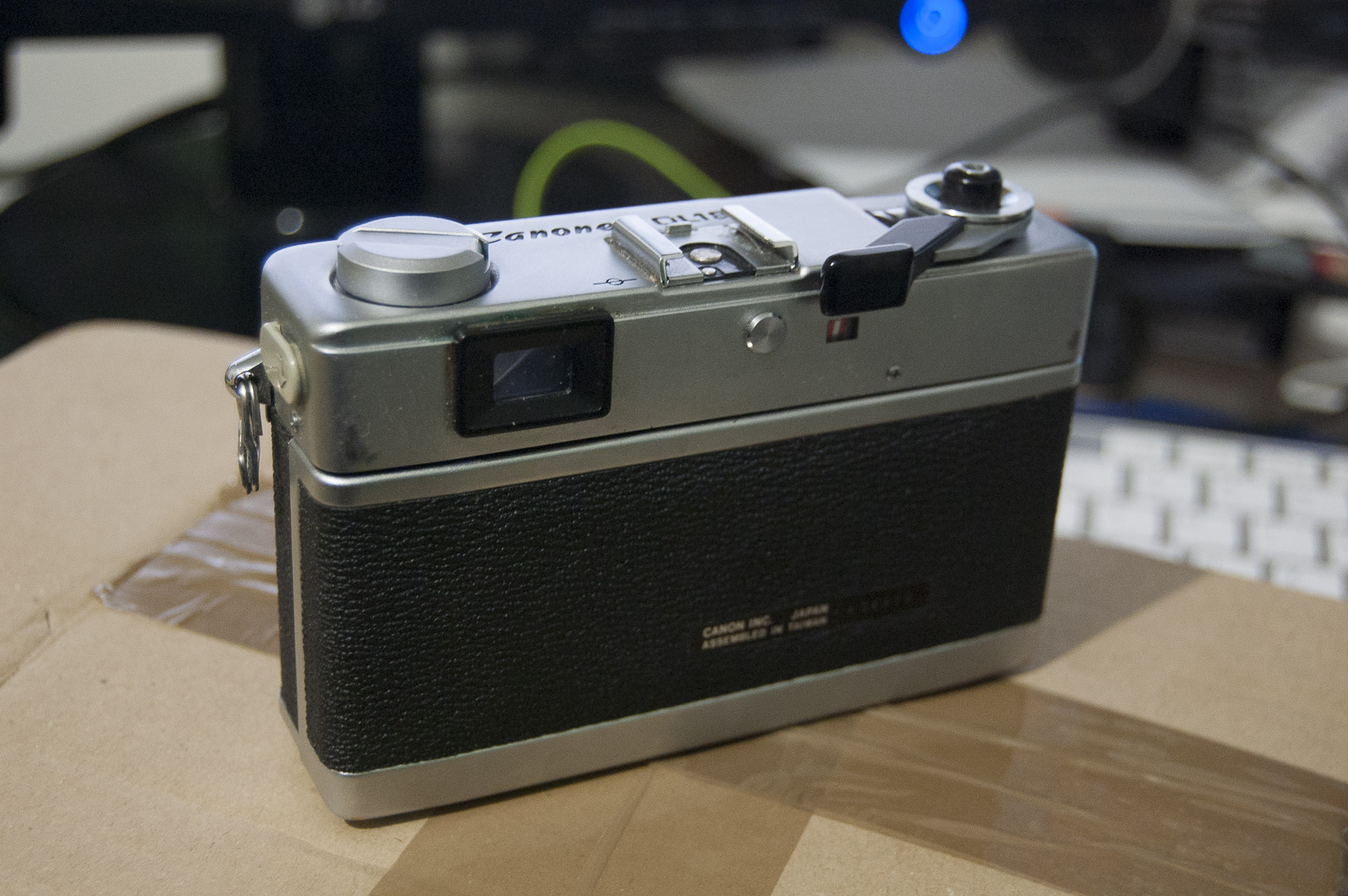

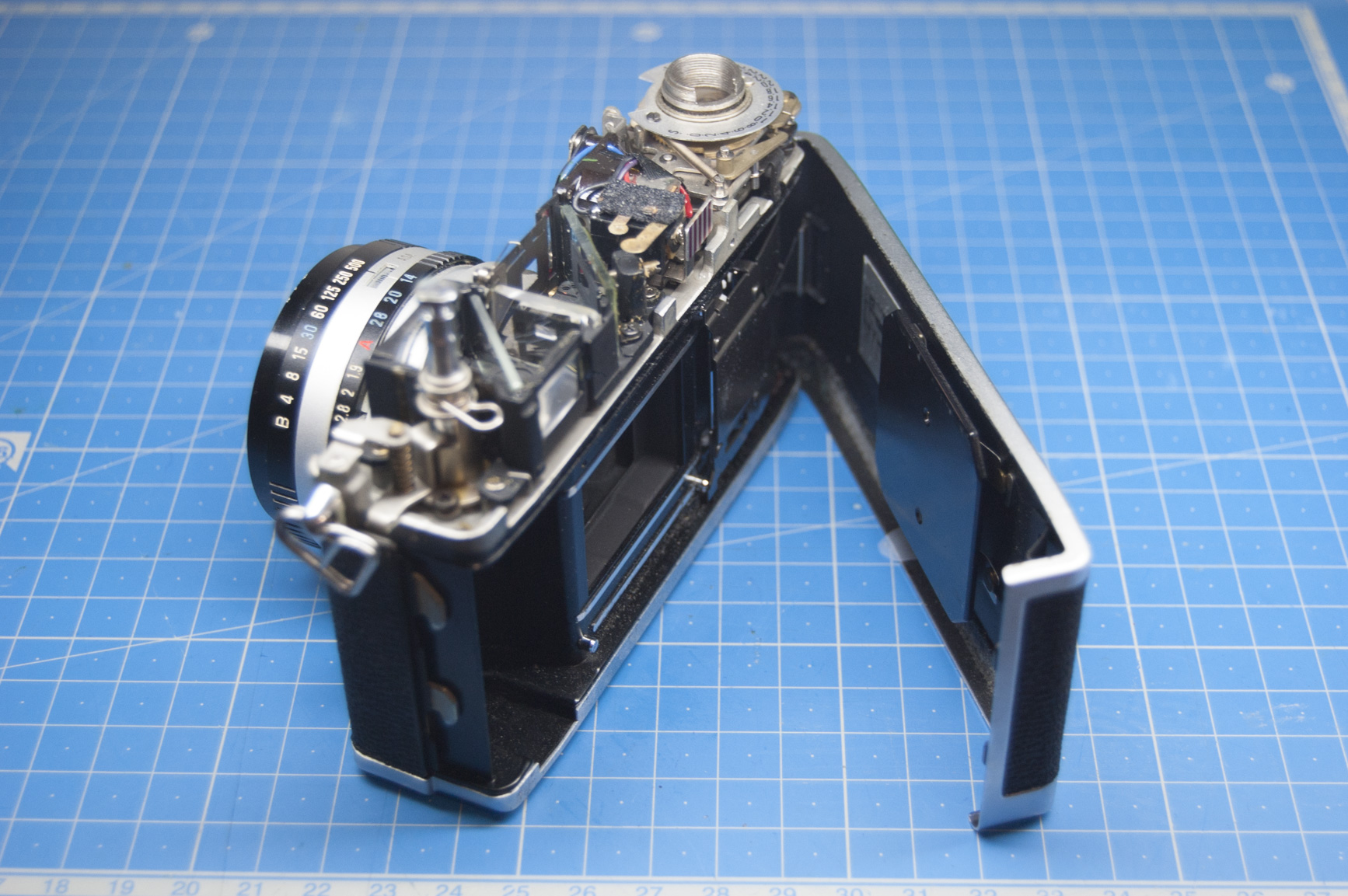

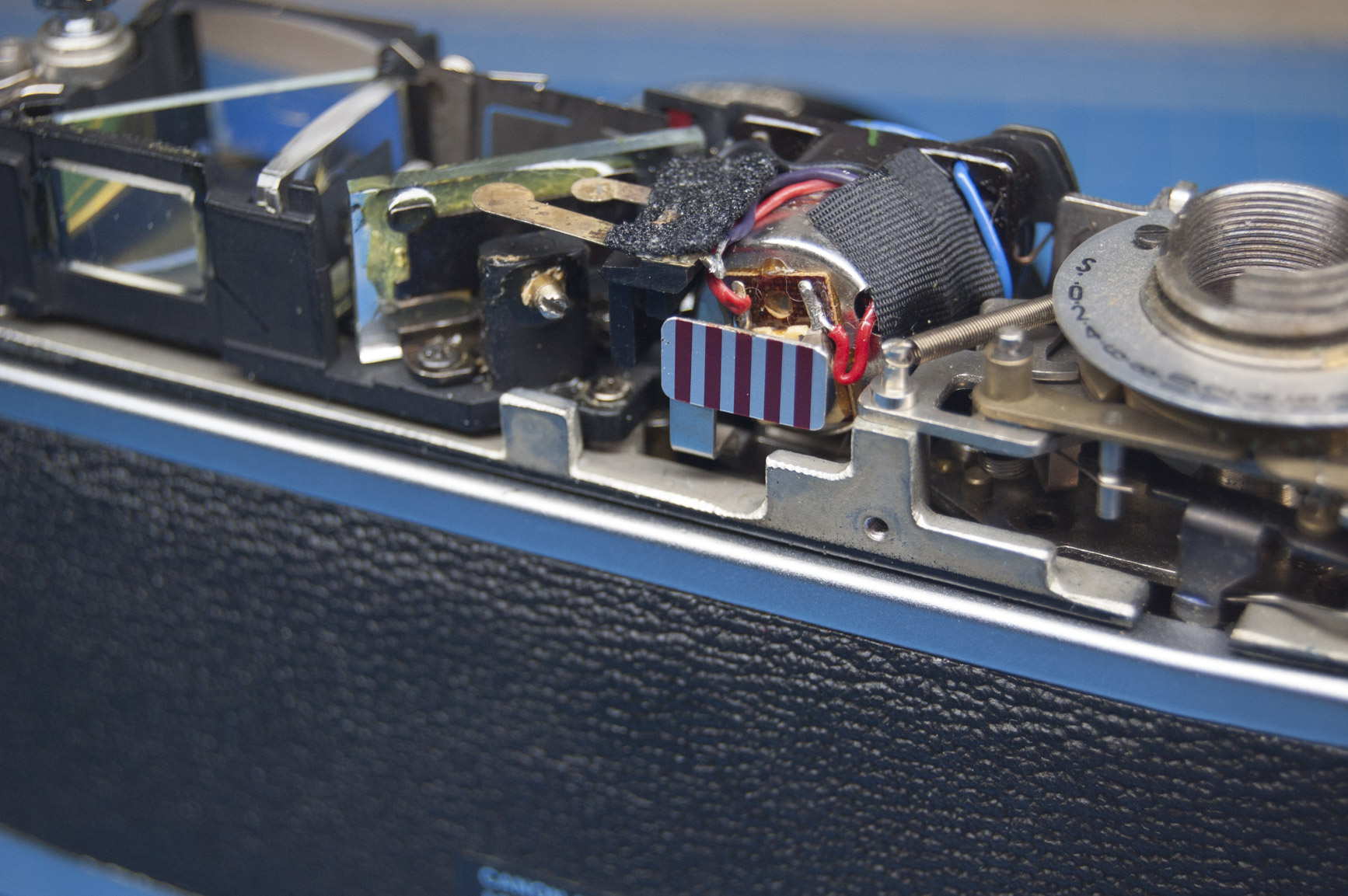

4. État Cosmétique 🎨

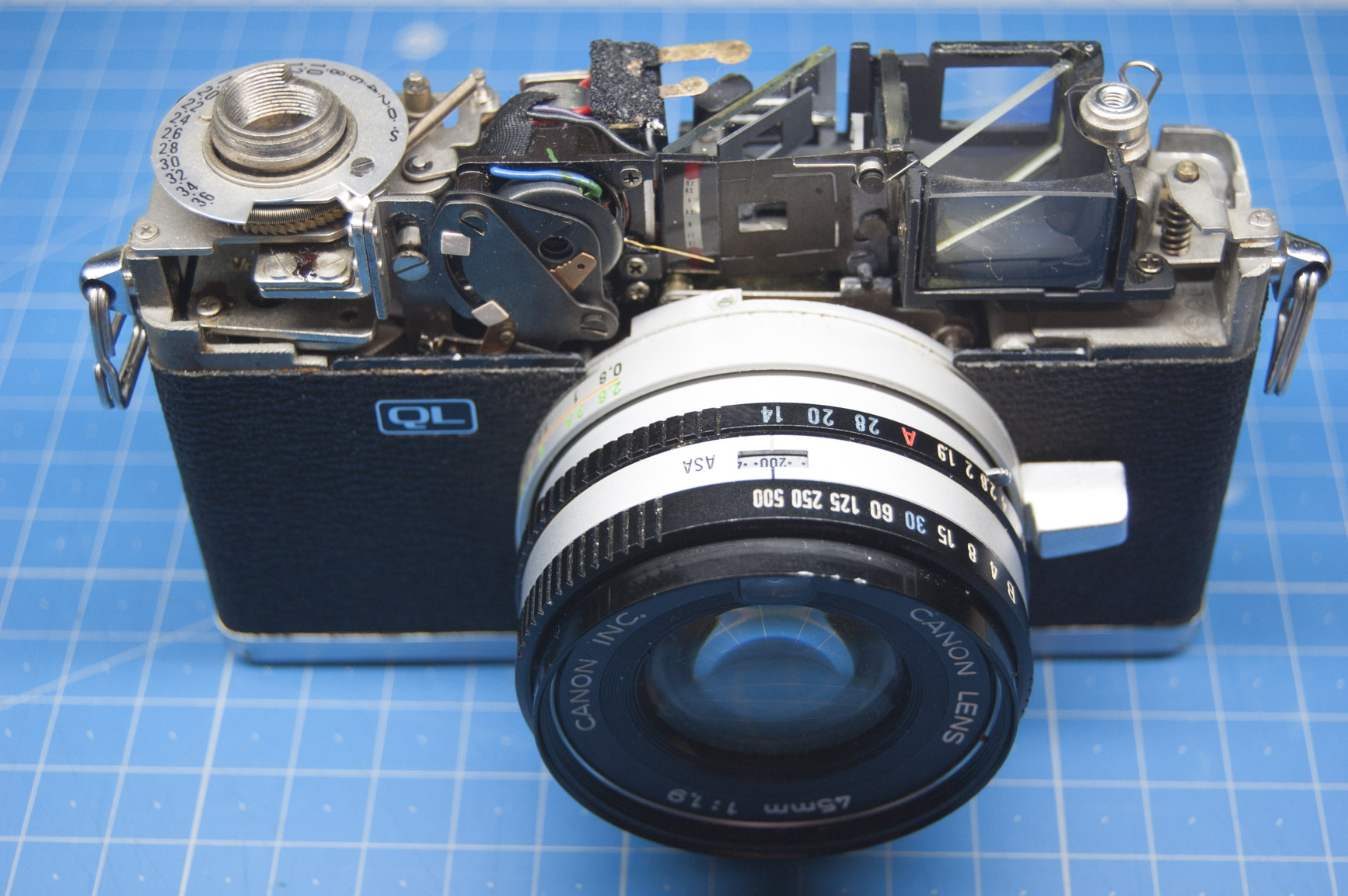

Symptôme : Poussière et traces d'usures partout.

Détails :

• 🧹 Poussière à l'intérieur et à l'extérieur
• 👆 Traces de doigts sur les optiques
• 💄 Usure de la peinture
• 📦 Aspect général fatigué

Rien de dramatique, mais ça mérite un bon nettoyage ! 🧼

Schéma du Problème Télémétrique

Sur cette image, on voit bien le décalage de l'image fantôme dans le viseur. C'est exactement ce qui rend la mise au point impossible pour le photographe.

Jour 1 : Première Intervention 🔧

22 Avril 2017 - Après-Midi

Opération : Démontage de l'objectif fixe. Réparation du retour de l'iris d'ouverture et de la bague de vitesse.

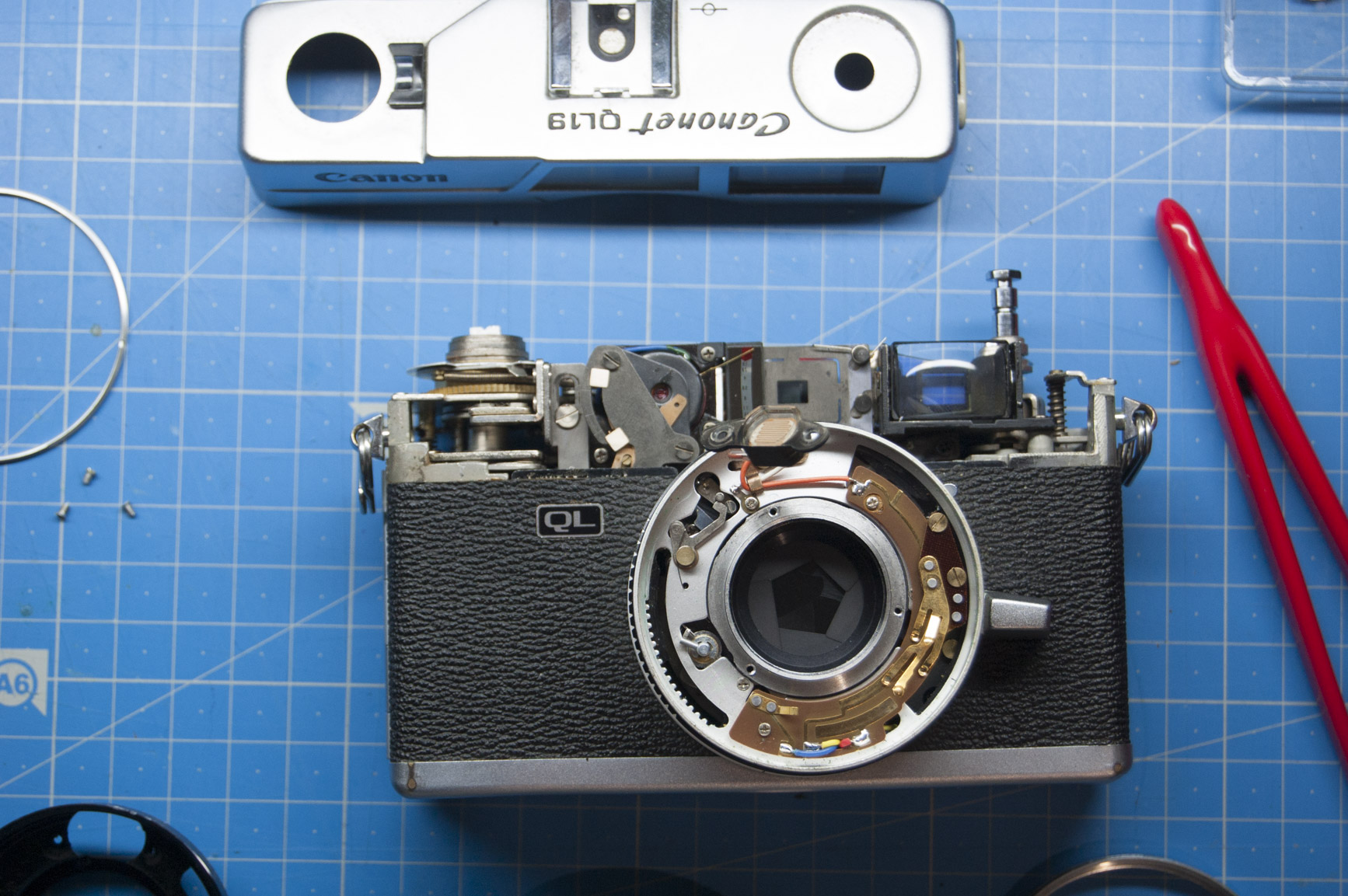

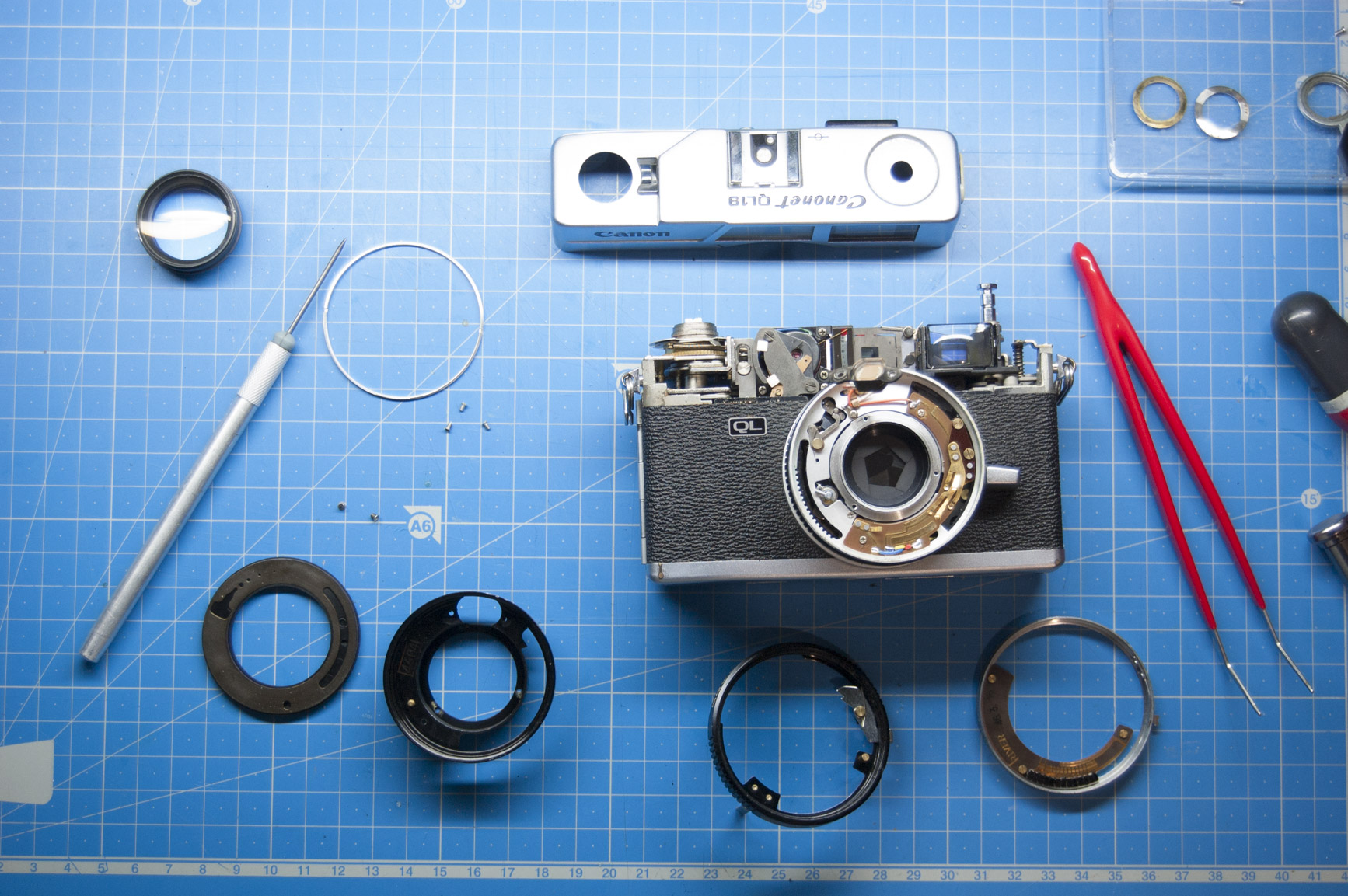

Démontage de l'Objectif

Particularité : Sur le Canonet QL19, l'objectif est fixe mais démontable pour maintenance.

Étapes :

1. 🔓 Retrait de la bague frontale
2. 🔩 Dévissage des vis de fixation
3. 📤 Extraction délicate du bloc optique

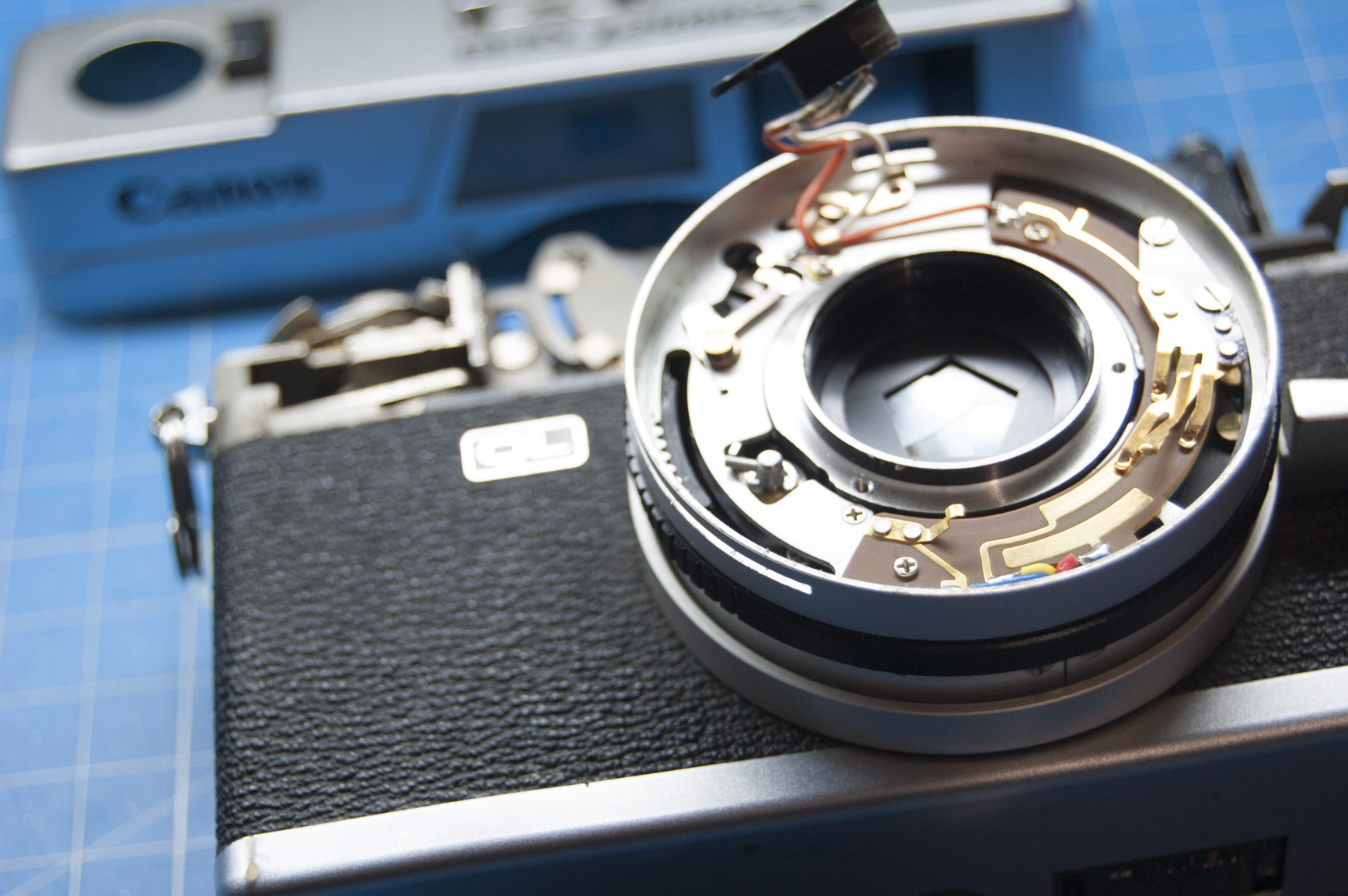

4. 🔍 Accès aux mécanismes internes

Attention : Les optiques sont fragiles ! Ne jamais toucher les lentilles avec les doigts.

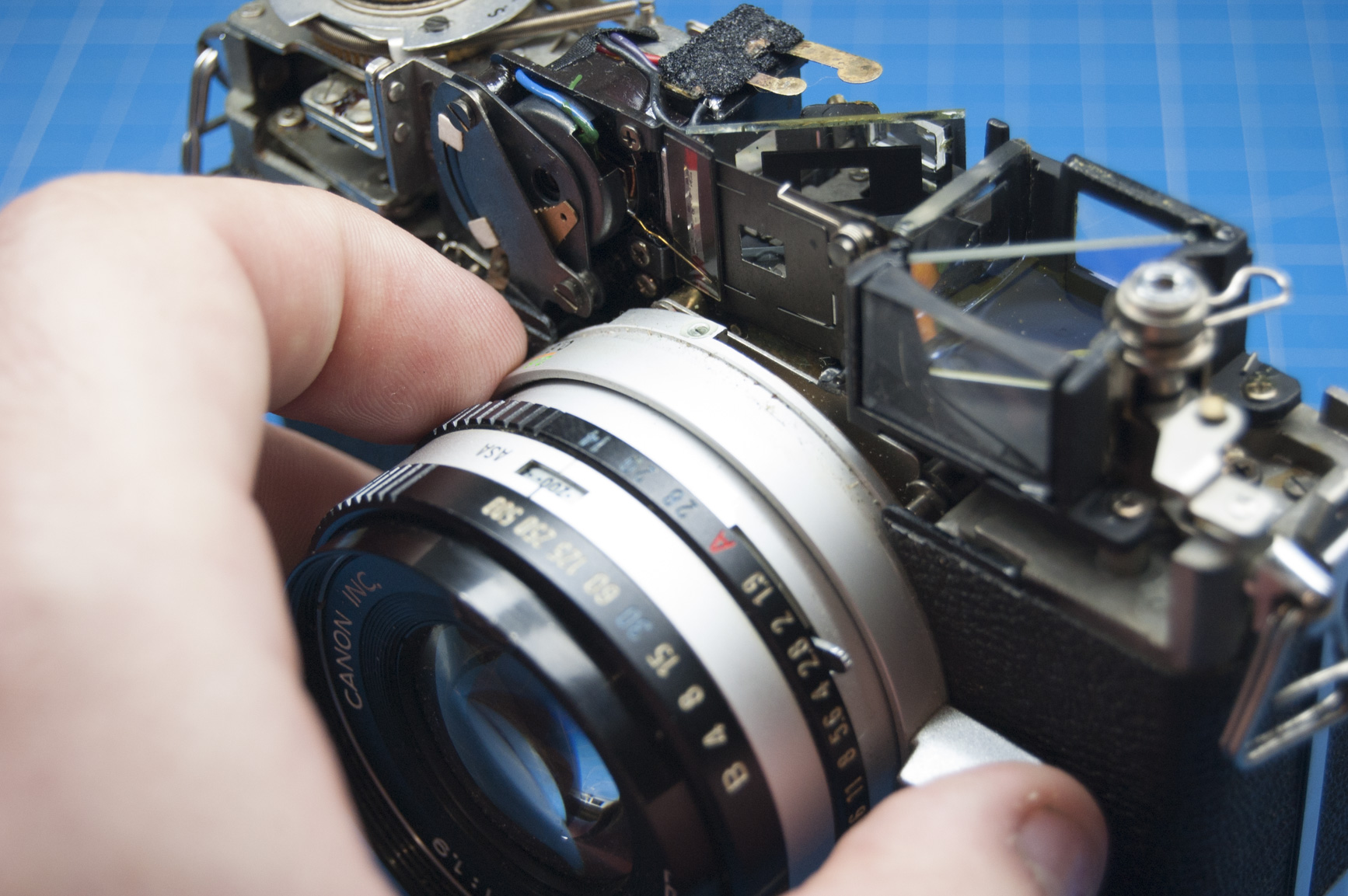

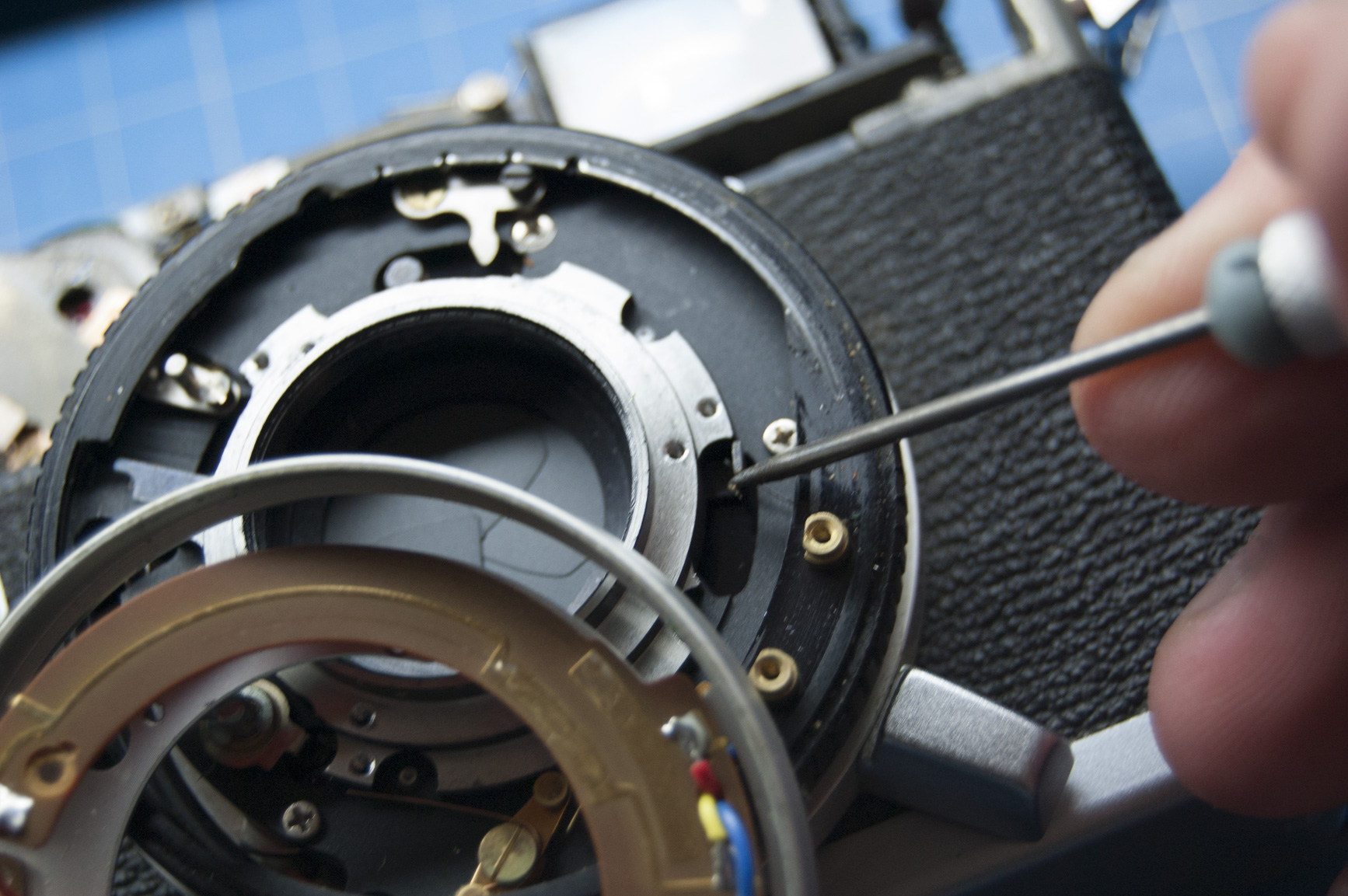

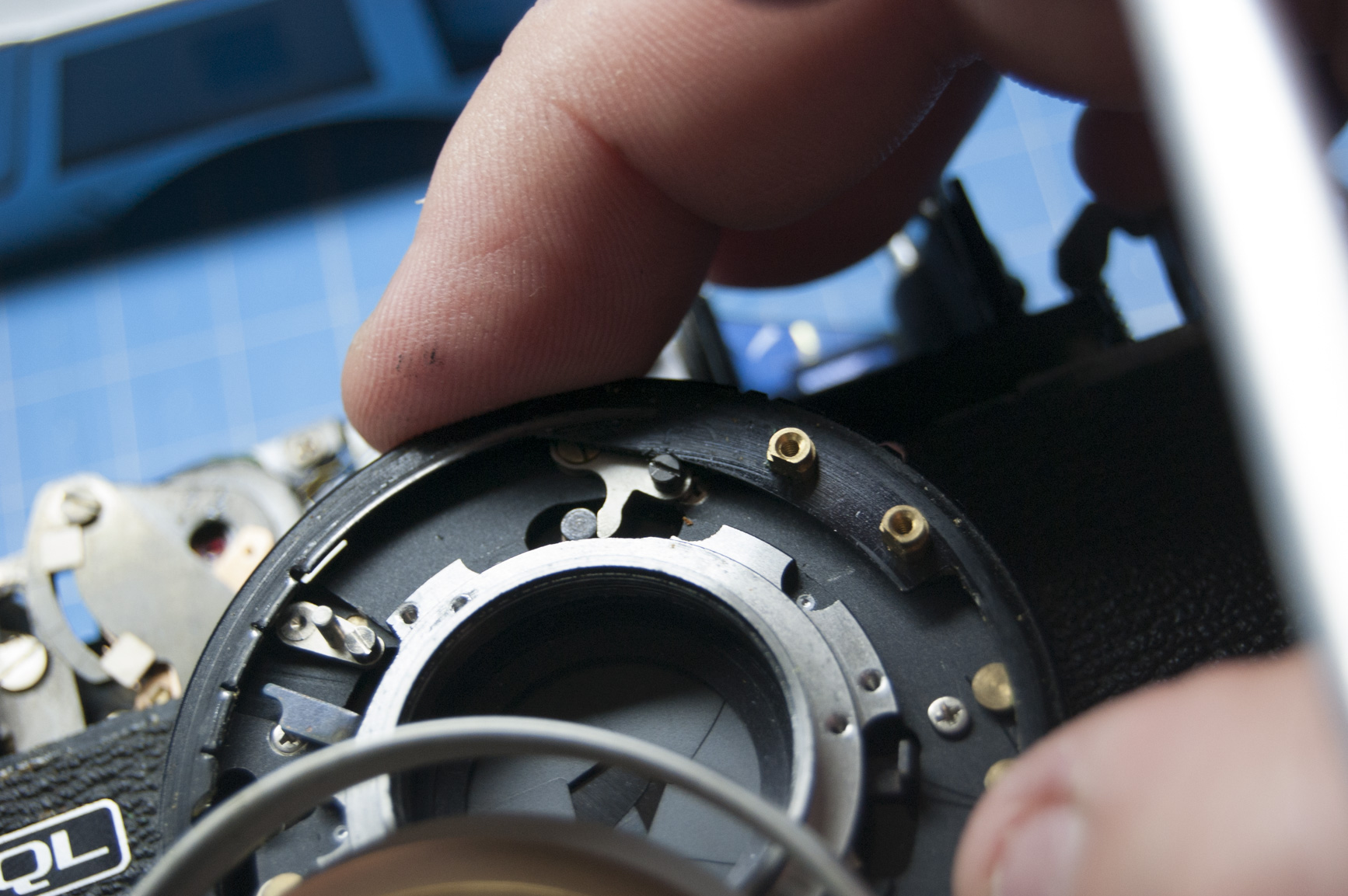

Réparation du Diaphragme

Le problème identifié :

• 🔧 Ressort de rappel fatigué ou cassé
• 🛢️ Huile séchée bloquant le mécanisme
• ⚙️ Lamelles du diaphragme collées

La solution :

1. 🧼 Nettoyage à l'essence F (dissout l'huile séchée)
2. 🔄 Libération des lamelles une par une
3. 🛢️ Lubrification légère (très peu !)
4. ✅ Test du mouvement

Résultat : Le diaphragme s'ouvre et se ferme à nouveau librement ! ✨

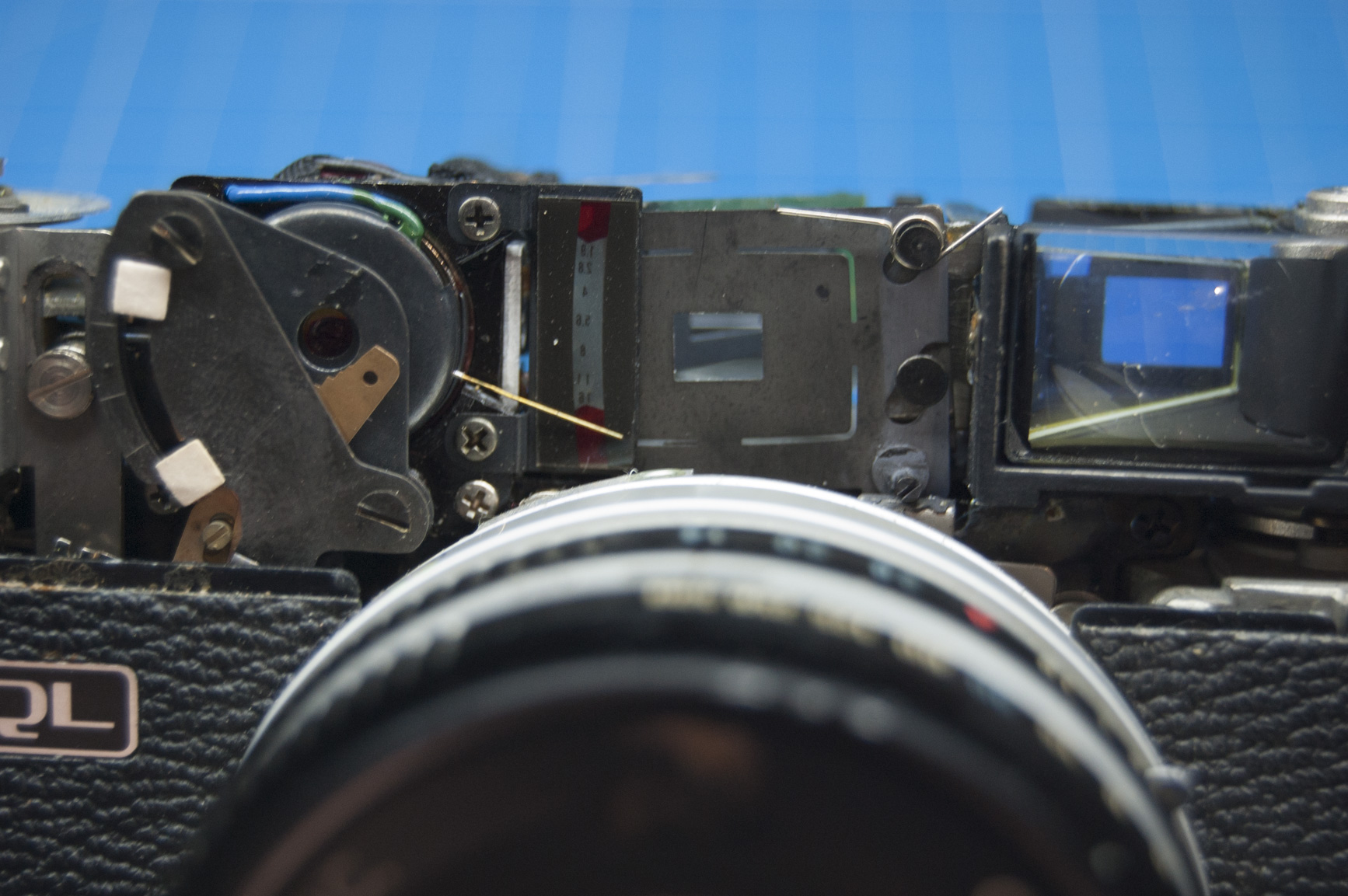

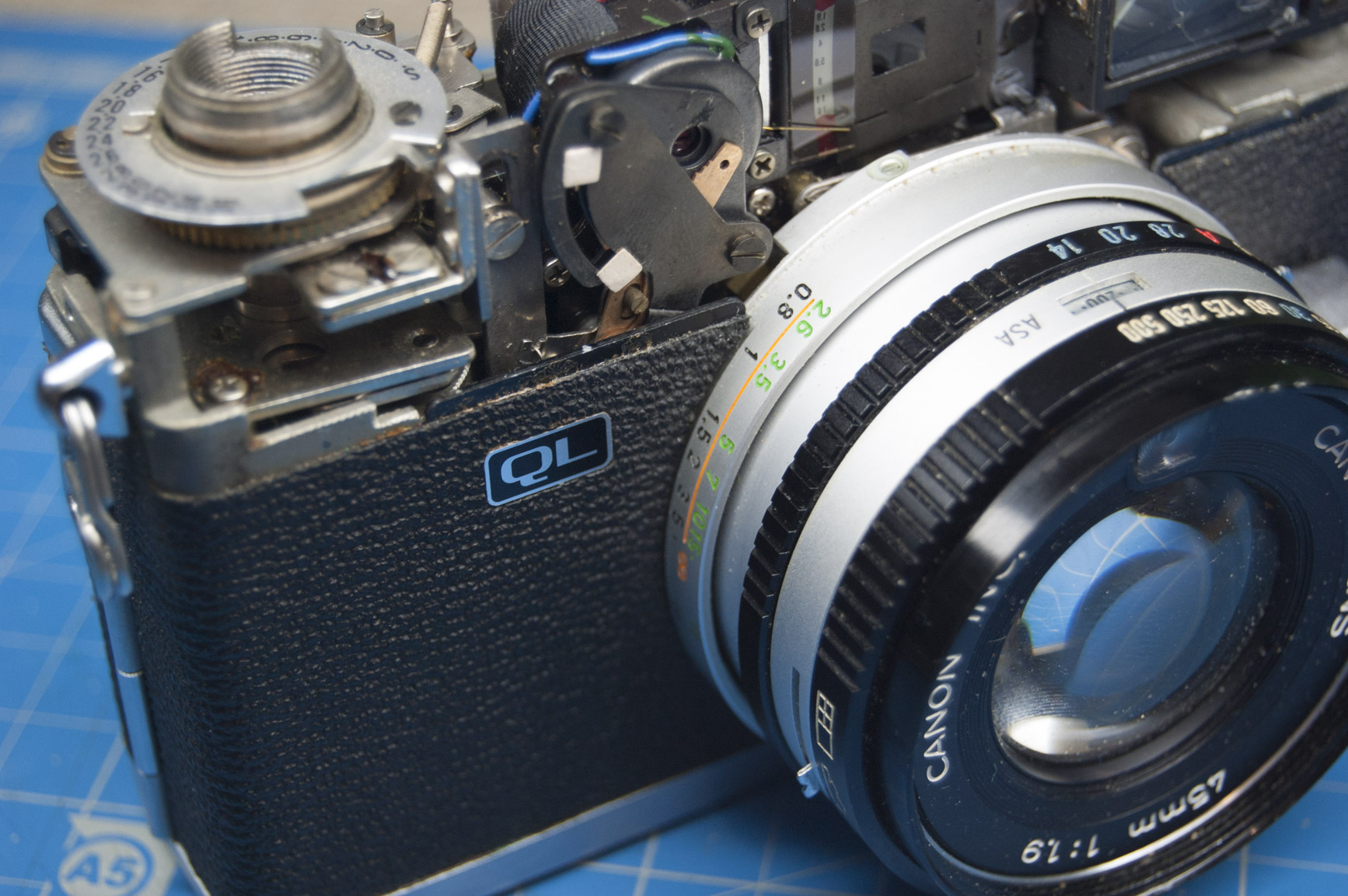

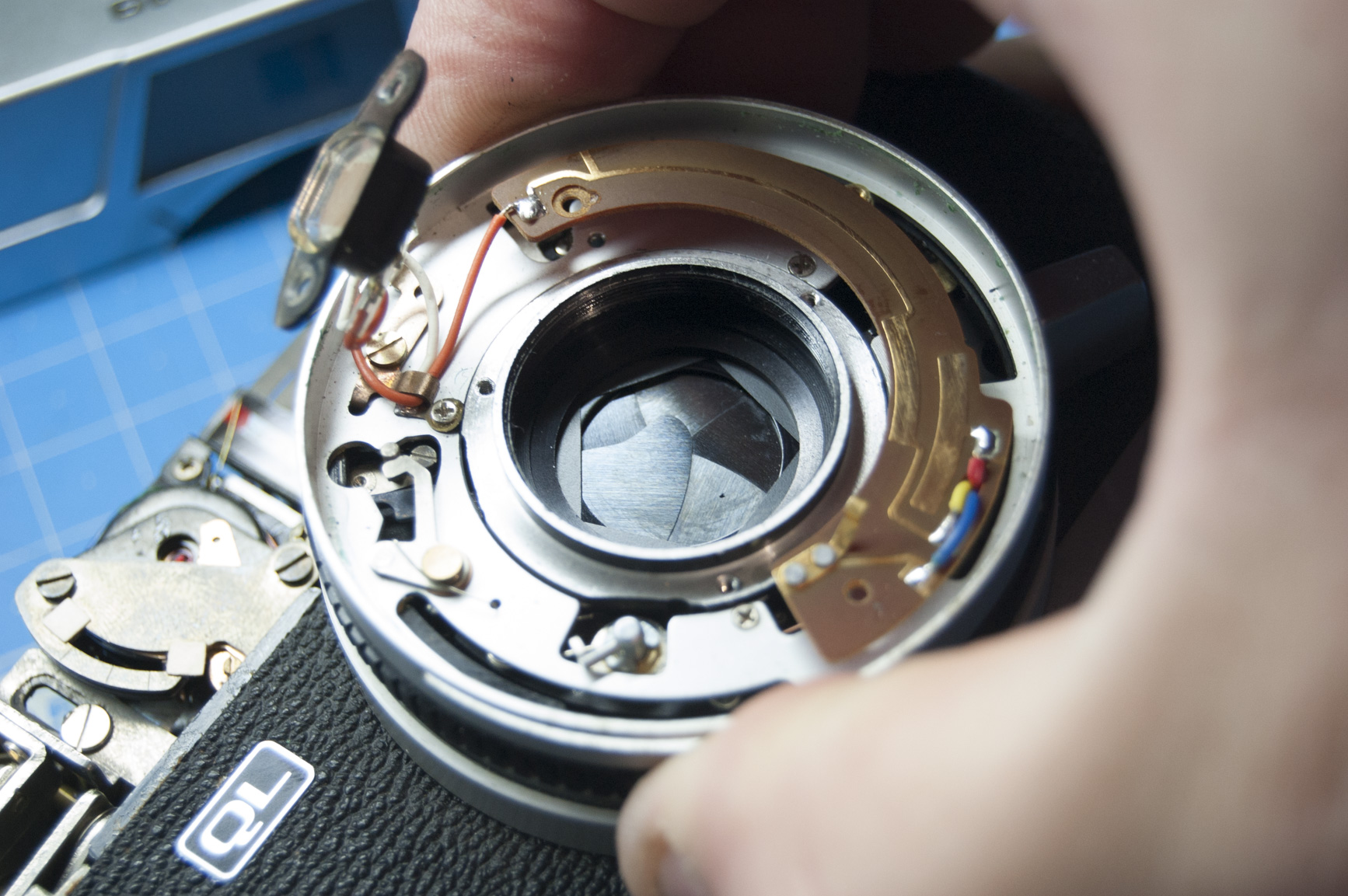

Réparation de la Bague des Vitesses

Le problème identifié :

• ⏱️ Mécanisme d'échappement grippé
• 🛢️ Lubrification séchée depuis des décennies
• ⚙️ Pignons sales et collants

La solution :

1. 🧪 Nettoyage à l'essence légère
2. 🛢️ Lubrification avec huile horlogère
3. 🔄 Test de toutes les vitesses
4. 🎯 Ajustement si nécessaire

Résultat : Toutes les vitesses fonctionnent à nouveau, y compris les vitesses lentes ! 🎉

Note : La réparation des obturateurs mécaniques est un travail de précision horlogère. Chaque vis compte, chaque réglage est crucial !

Jour 2 : La Télémétrie (Partie Critique) 🎯

23 Avril 2017 - Matin

Opération : Démontage et repositionnement du miroir télémétrique. Ensuite, calibration de la mise au point avec une mire positionnée à 80 cm du repère de plan focal.

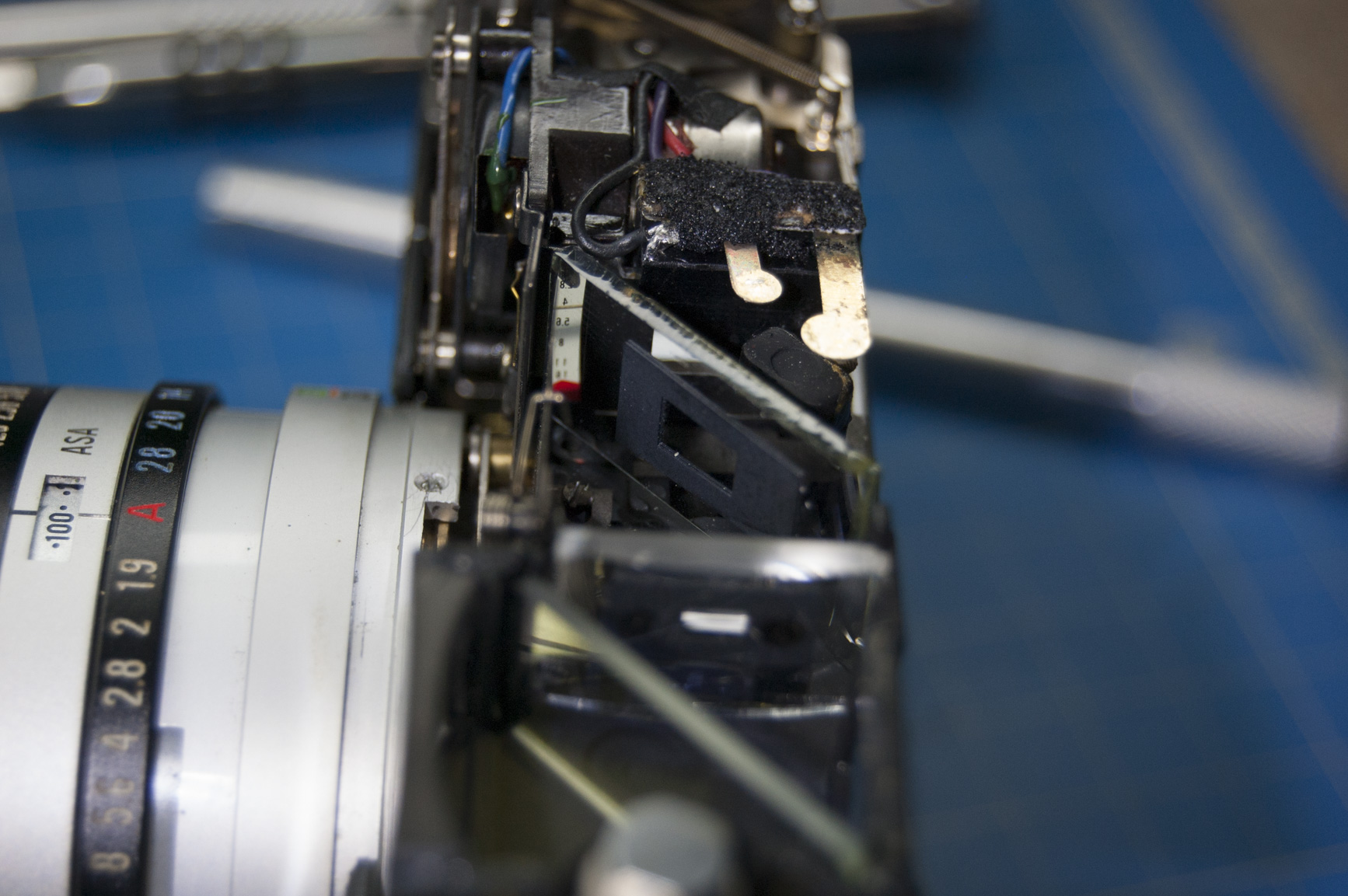

Démontage du Système Télémétrique

Le défi : C'est la partie la plus délicate de la réparation !

Le système télémétrique :

• 🪞 Un petit miroir semi-argenté
• 🔗 Relié mécaniquement à la bague de mise au point
• 🎯 Doit être parfaitement aligné
• 📐 Précision au millimètre (voire moins)

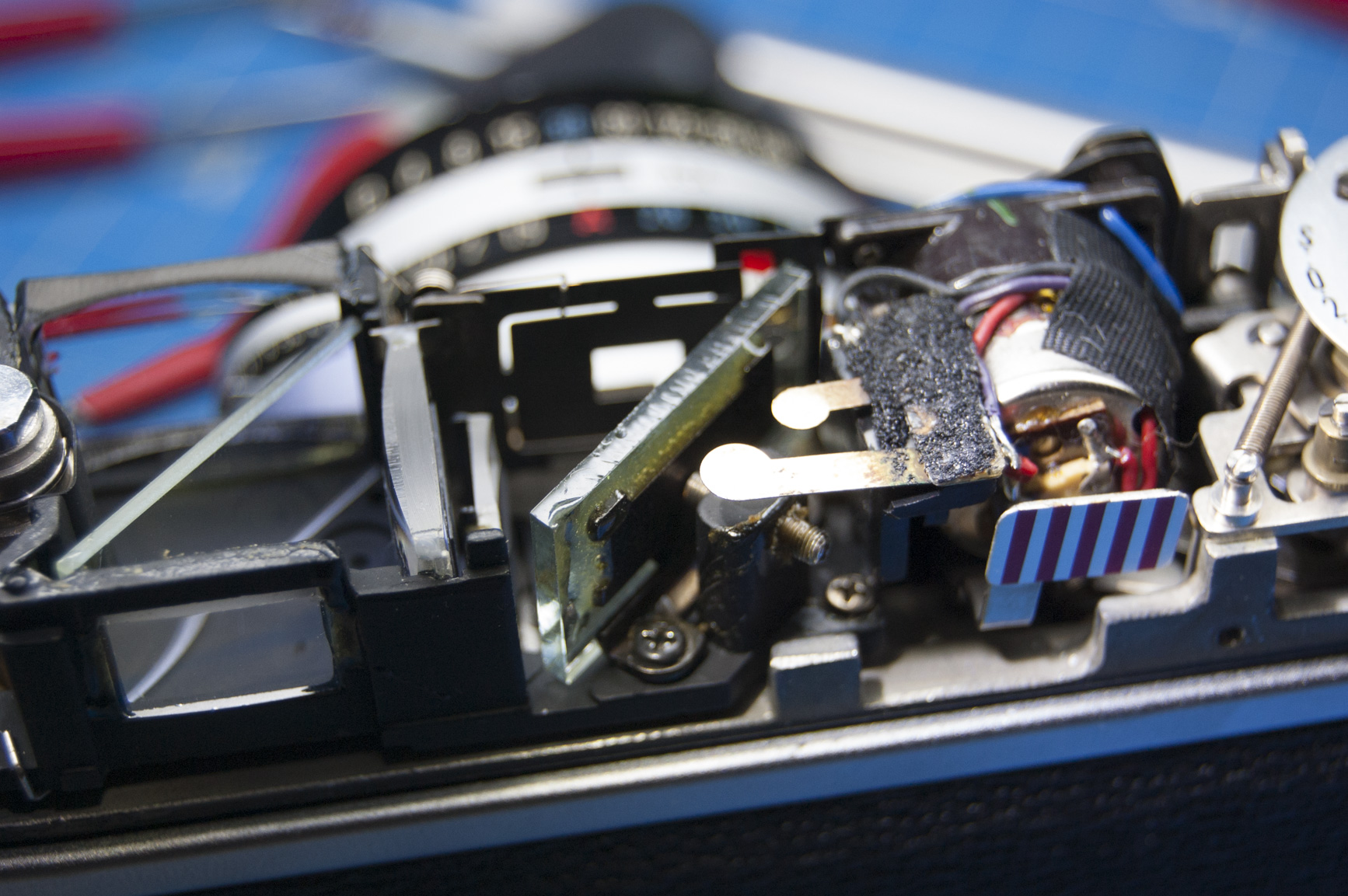

Accès :

1. 🔓 Retrait de la plaque supérieure

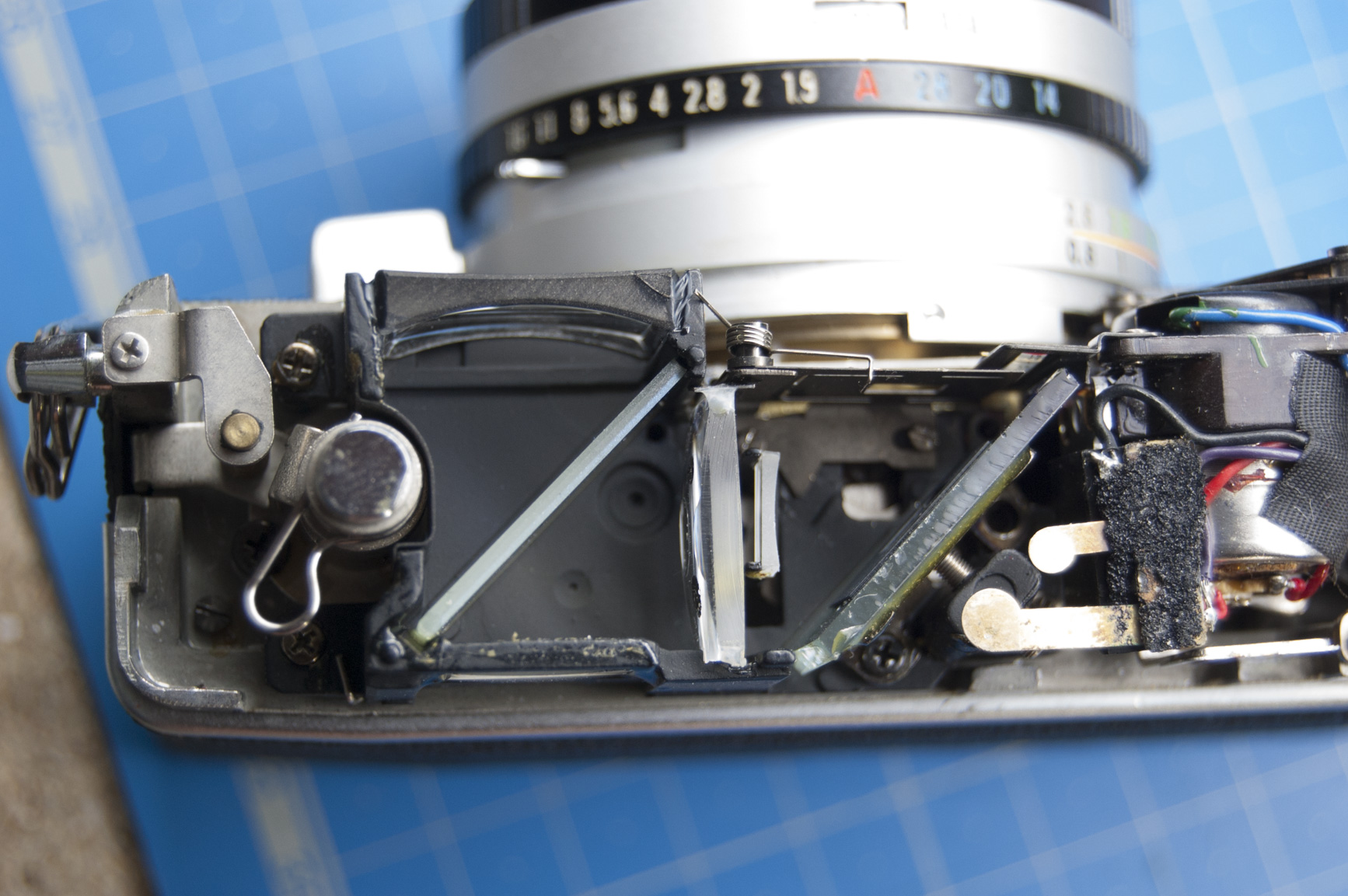

2. 🔍 Localisation du miroir télémétrique
3. 🔧 Dévissage des vis de réglage
4. 📸 Photos à chaque étape (crucial !)

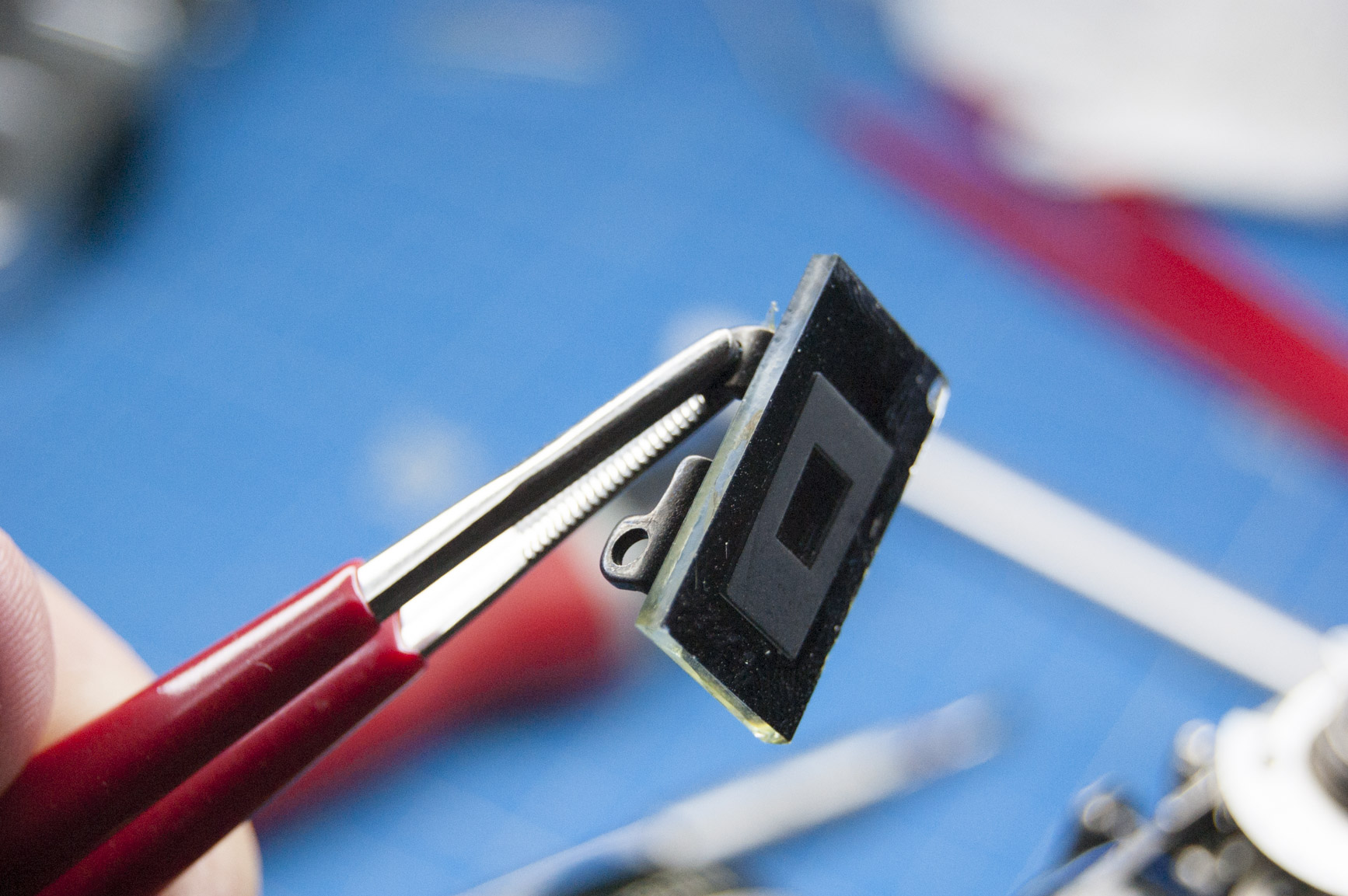

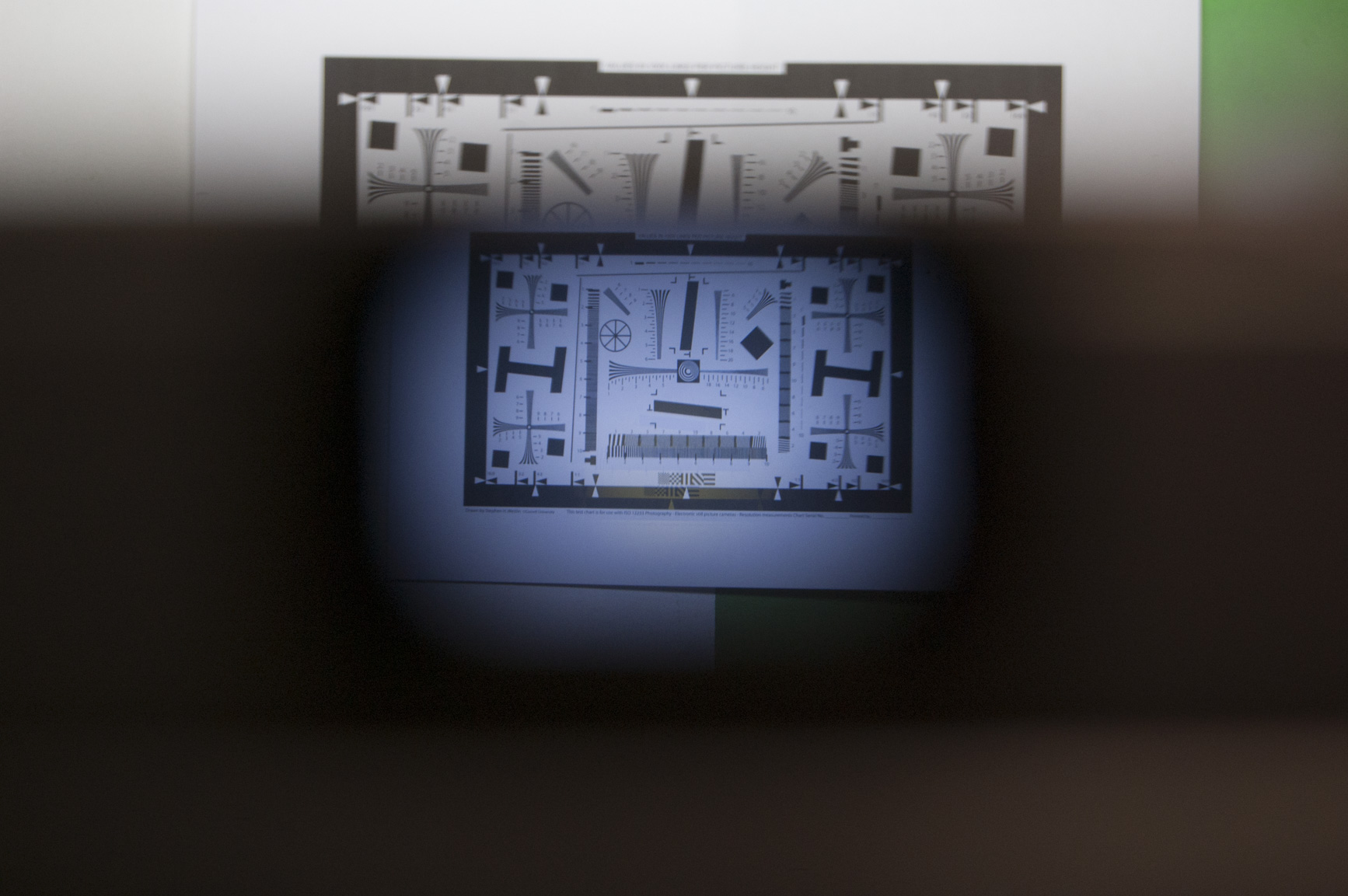

Repositionnement du Miroir

La méthode :

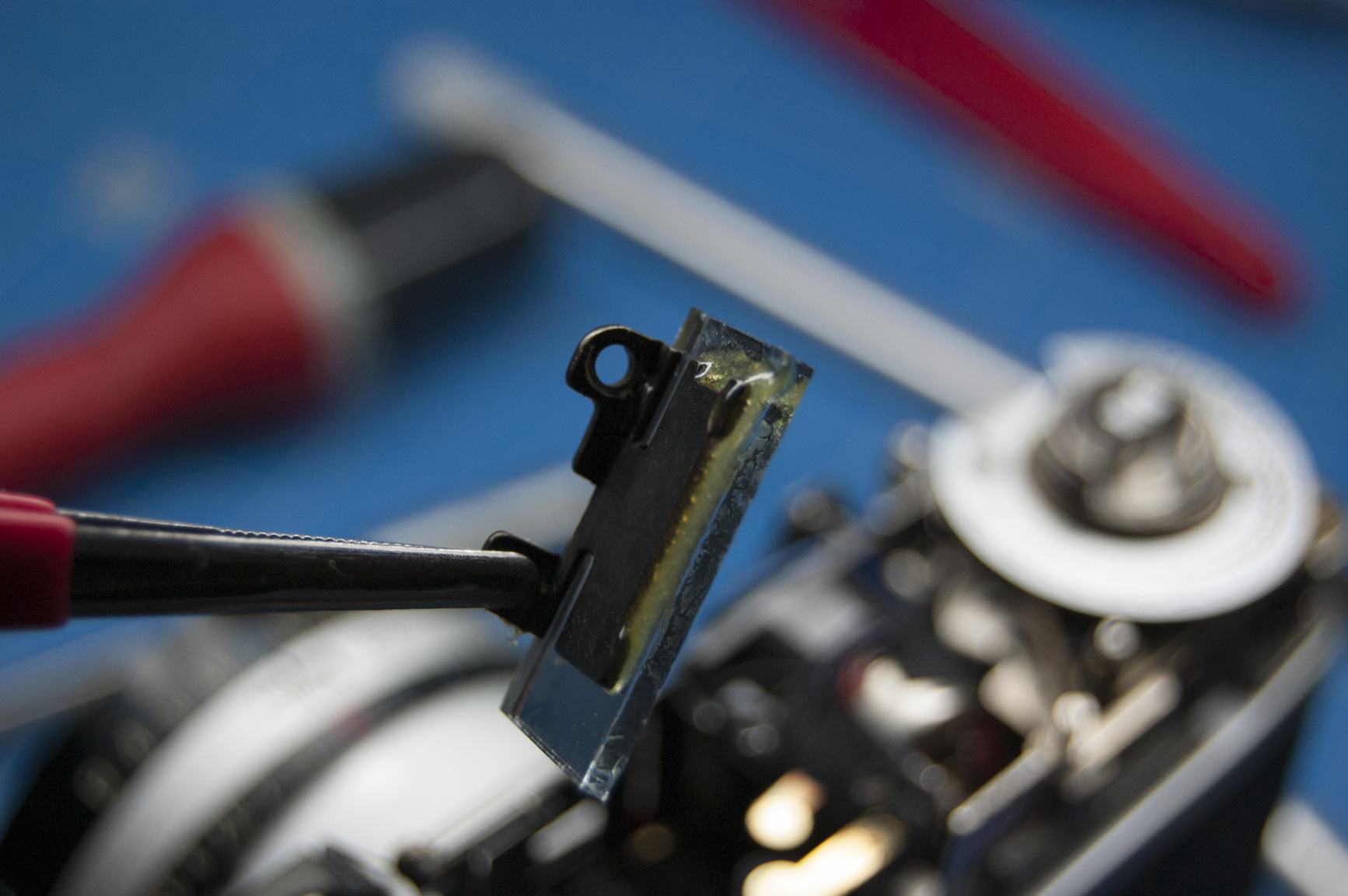

1. 📏 Préparation d'une mire de test

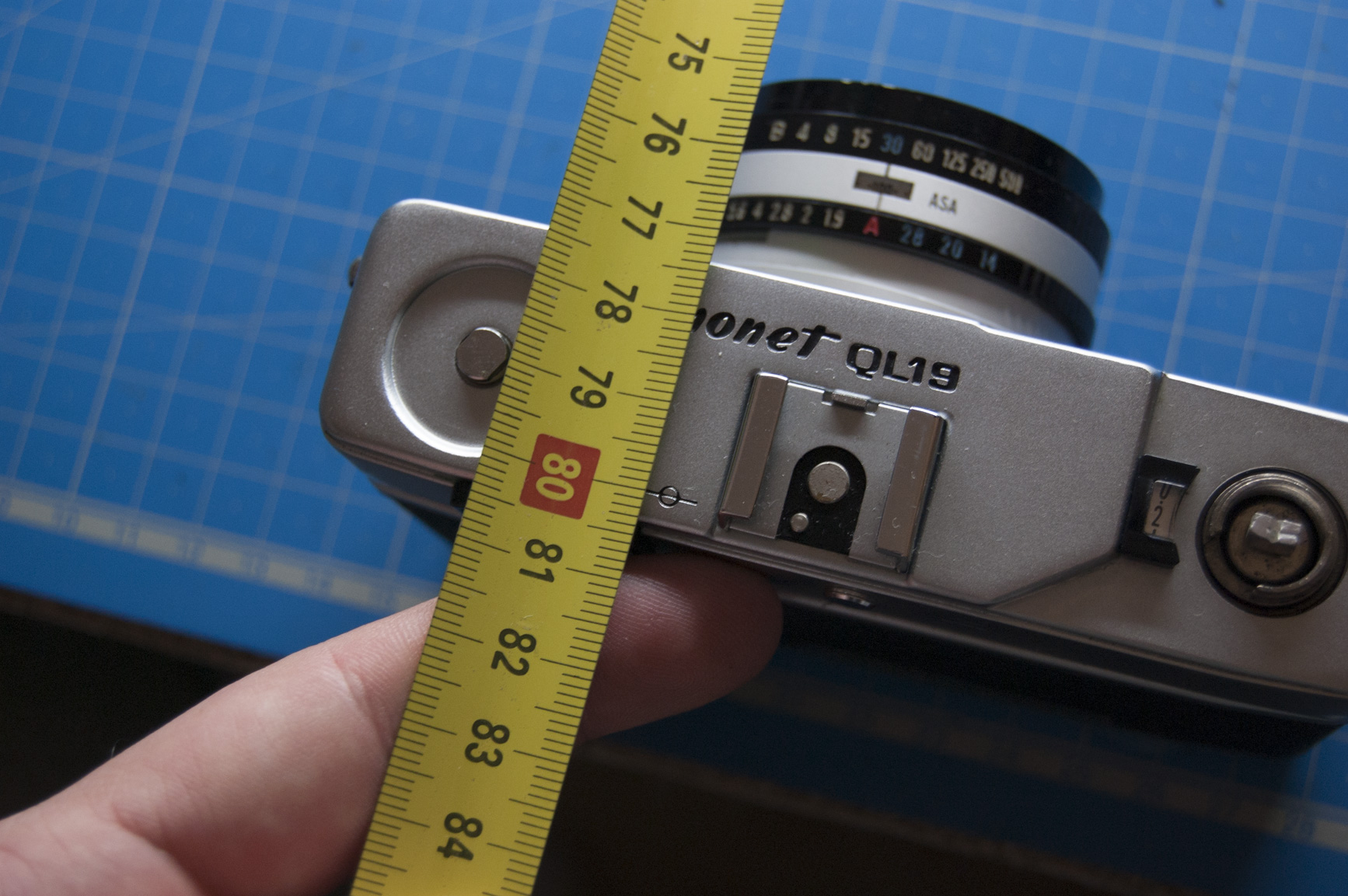

2. 📐 Positionnement à exactement 80 cm du plan focal
3. 🎯 Réglage du miroir par micro-ajustements

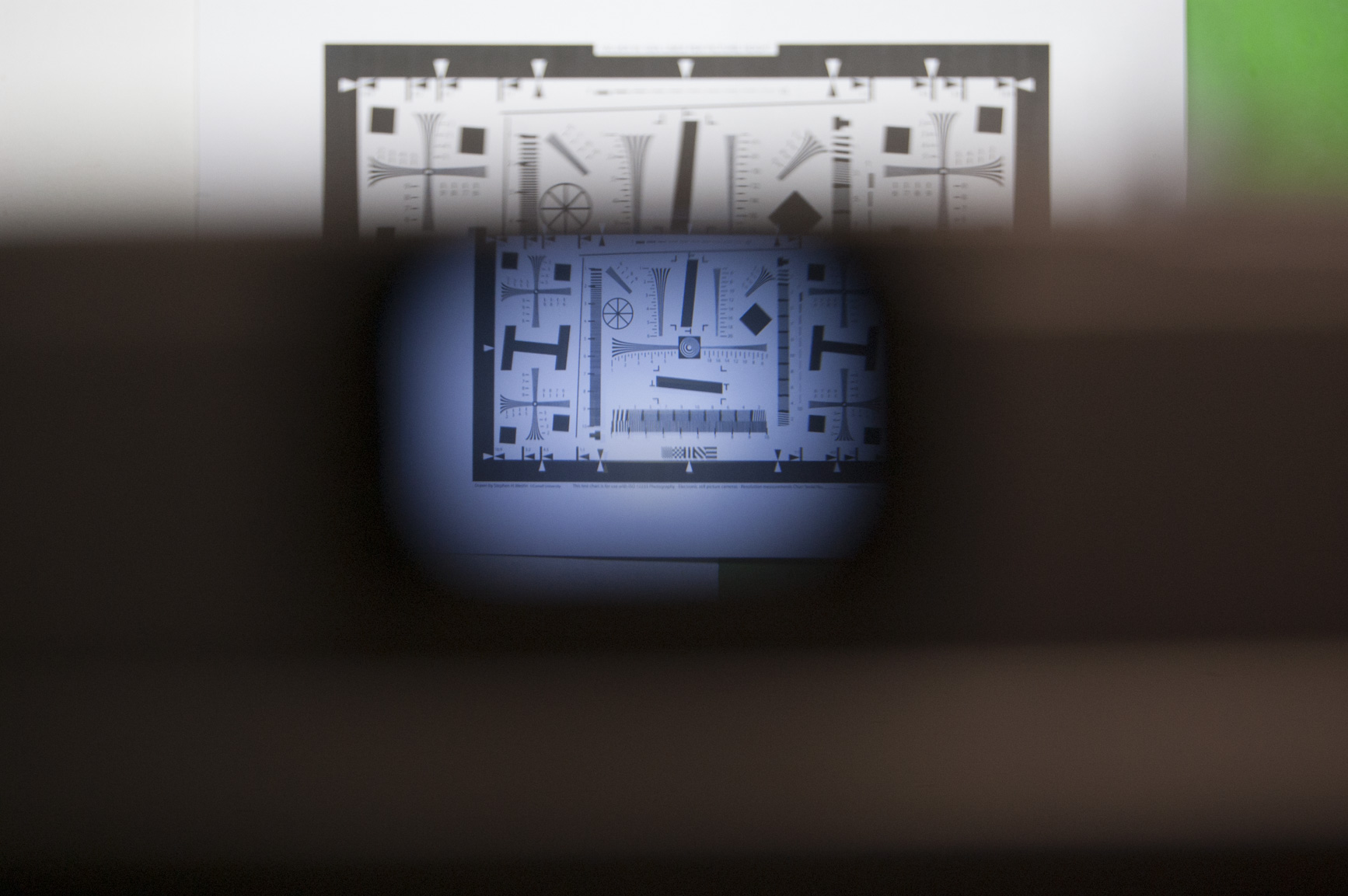

4. 👁️ Vérification dans le viseur
5. 🔄 Répétition jusqu'à perfection

Pourquoi 80 cm ?

• 📖 Distance standard pour les tests de télémétrie
• 🎯 Assez proche pour bien voir les détails
• 📏 Assez loin pour représenter un usage réel

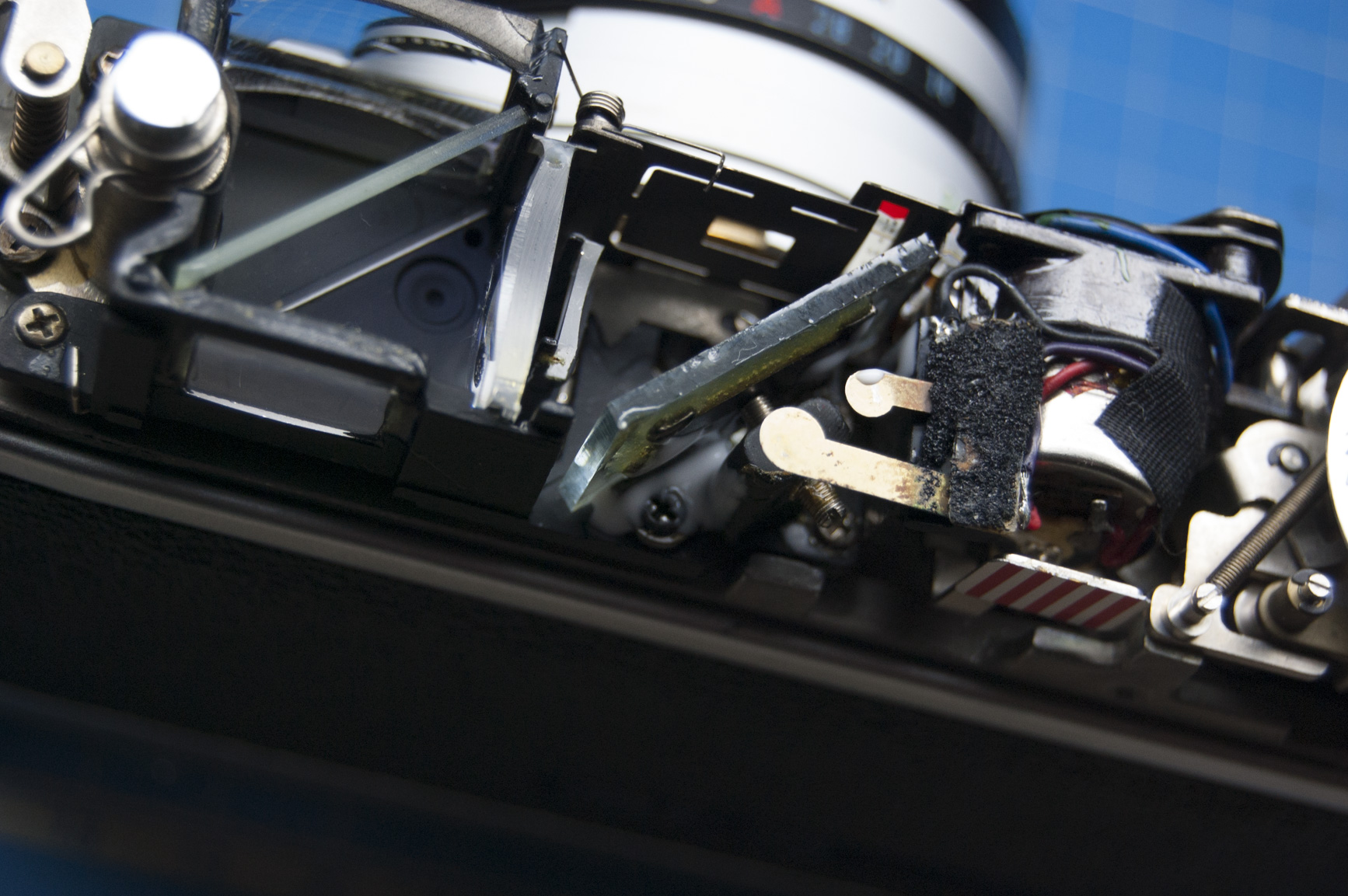

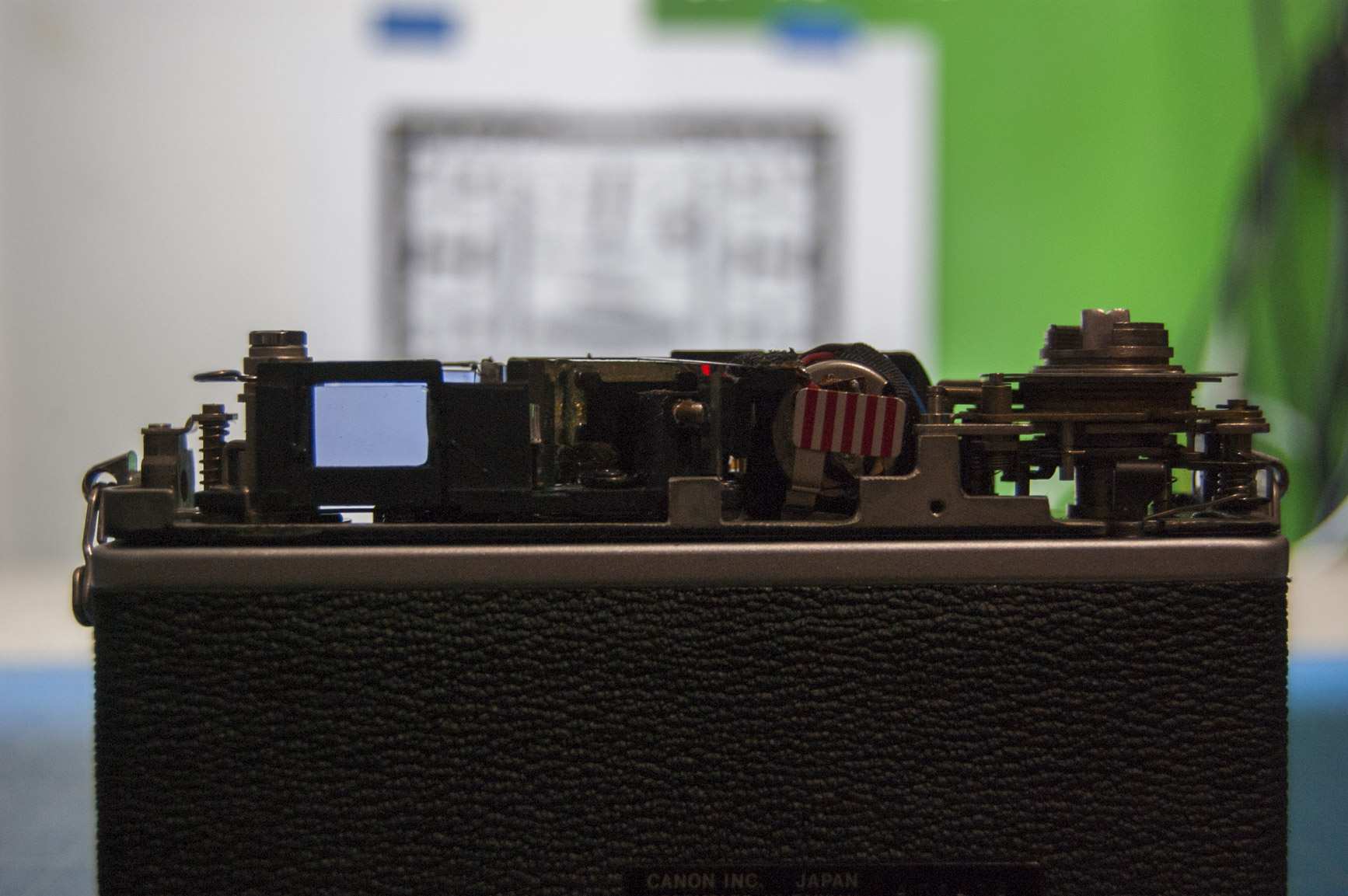

Le Calibrage Précis

Le processus :

C'est un travail de patience extrême :

• 🔧 Tourner une vis d'1/16ème de tour
• 👁️ Vérifier dans le viseur
• 📸 Tester la mise au point
• 🔄 Ajuster à nouveau
• ♾️ Répéter encore et encore...

Durée : Environ 2-3 heures de réglages minutieux ! ⏰

L'objectif : Que l'image fantôme dans le viseur se superpose parfaitement à l'image principale quand la mise au point est correcte.

Jour 2 : Finitions 🎨

23 Avril 2017 - Après-Midi

Opération : Remontage et finition cosmétique. Reste plus qu'à réaliser des tests pour confirmer ou non le bon calibrage de la télémétrie.

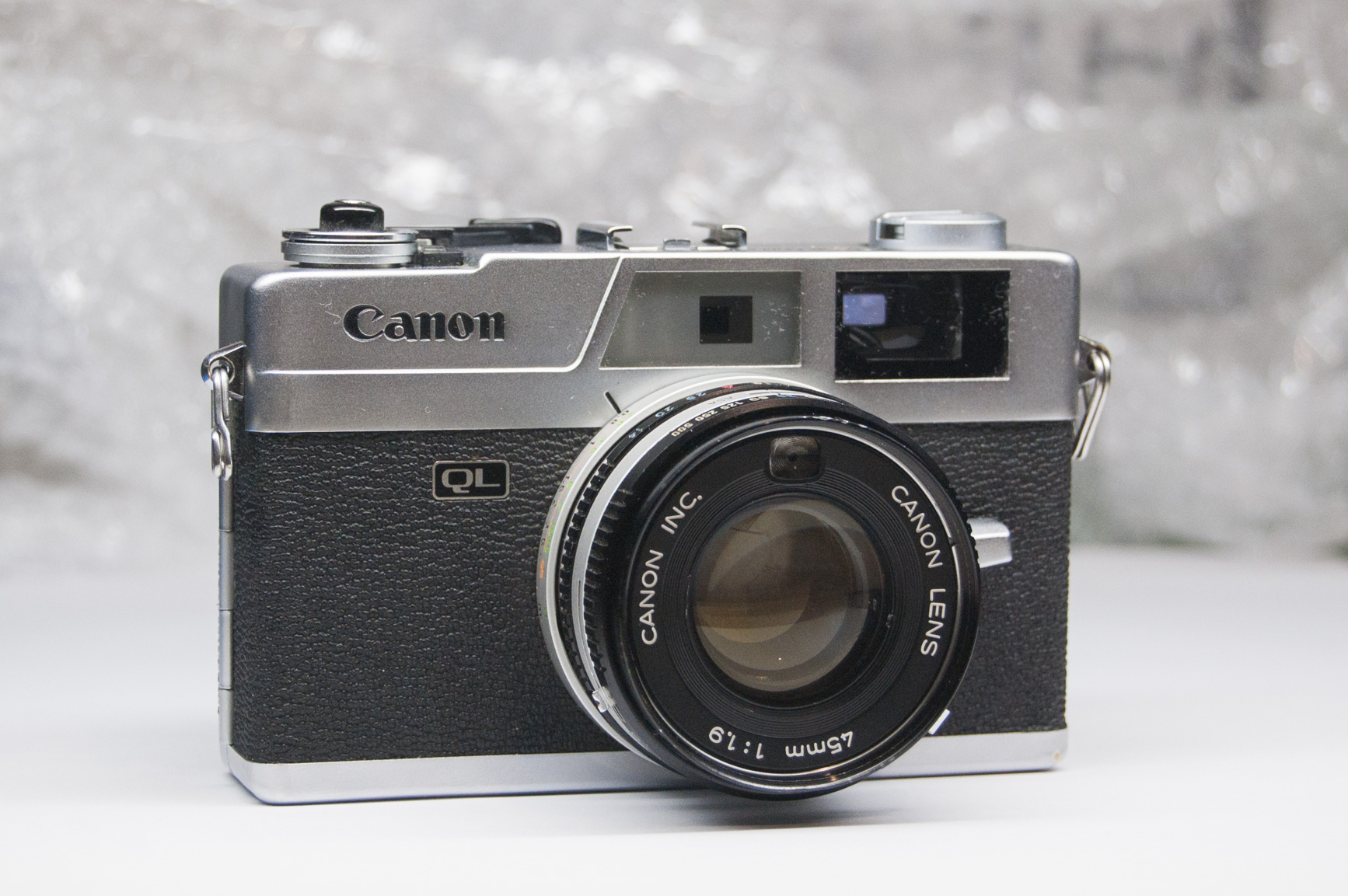

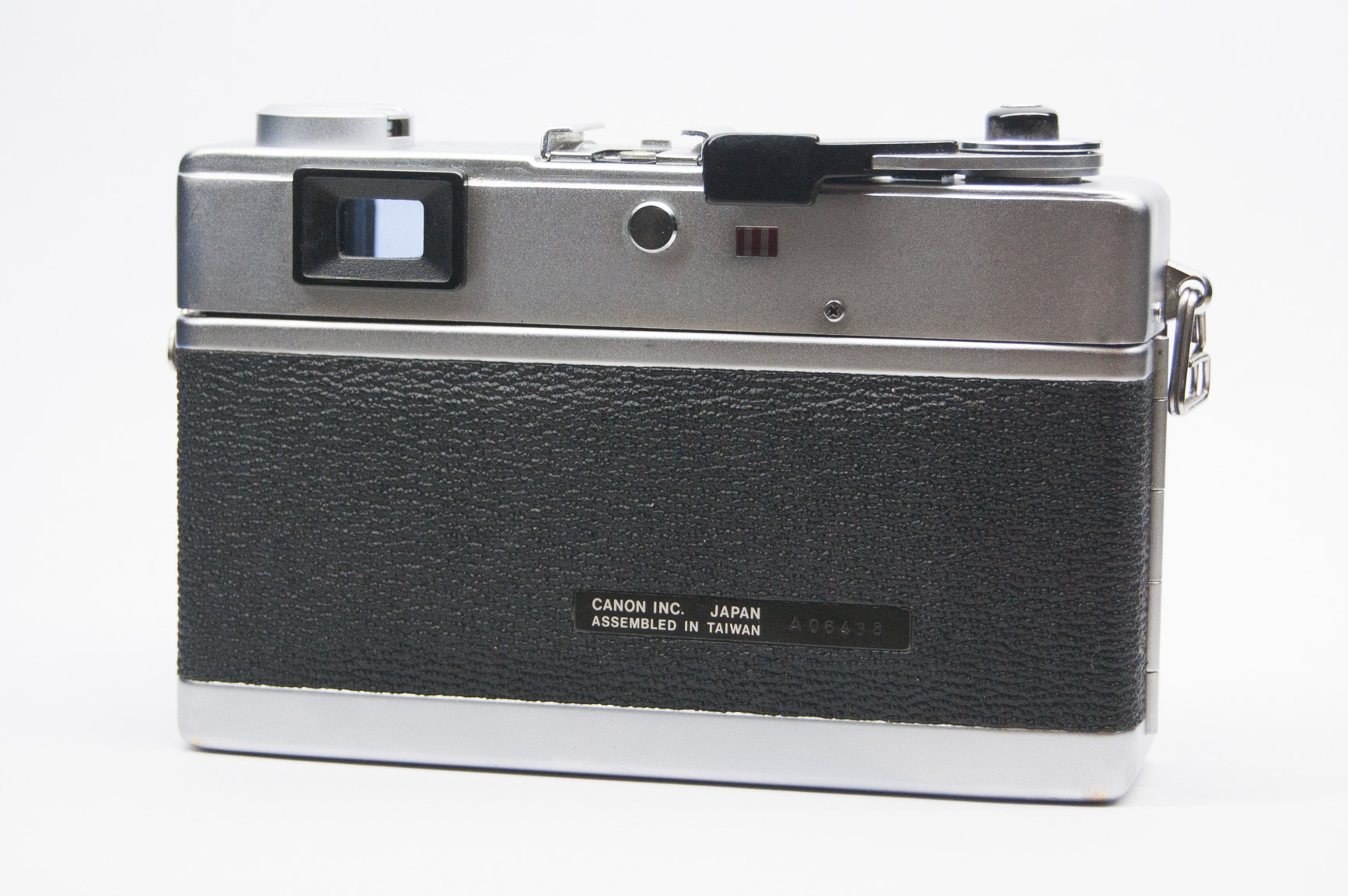

Remontage Complet

Étapes :

1. 🔄 Réinstallation de l'objectif
2. 🔩 Serrage des vis (couple correct)
3. 🧹 Nettoyage des optiques
4. ✨ Finitions esthétiques

Vérifications :

• ✅ Tous les mécanismes fonctionnent
• ✅ Aucun jeu anormal
• ✅ Fluidité des bagues
• ✅ Viseur propre

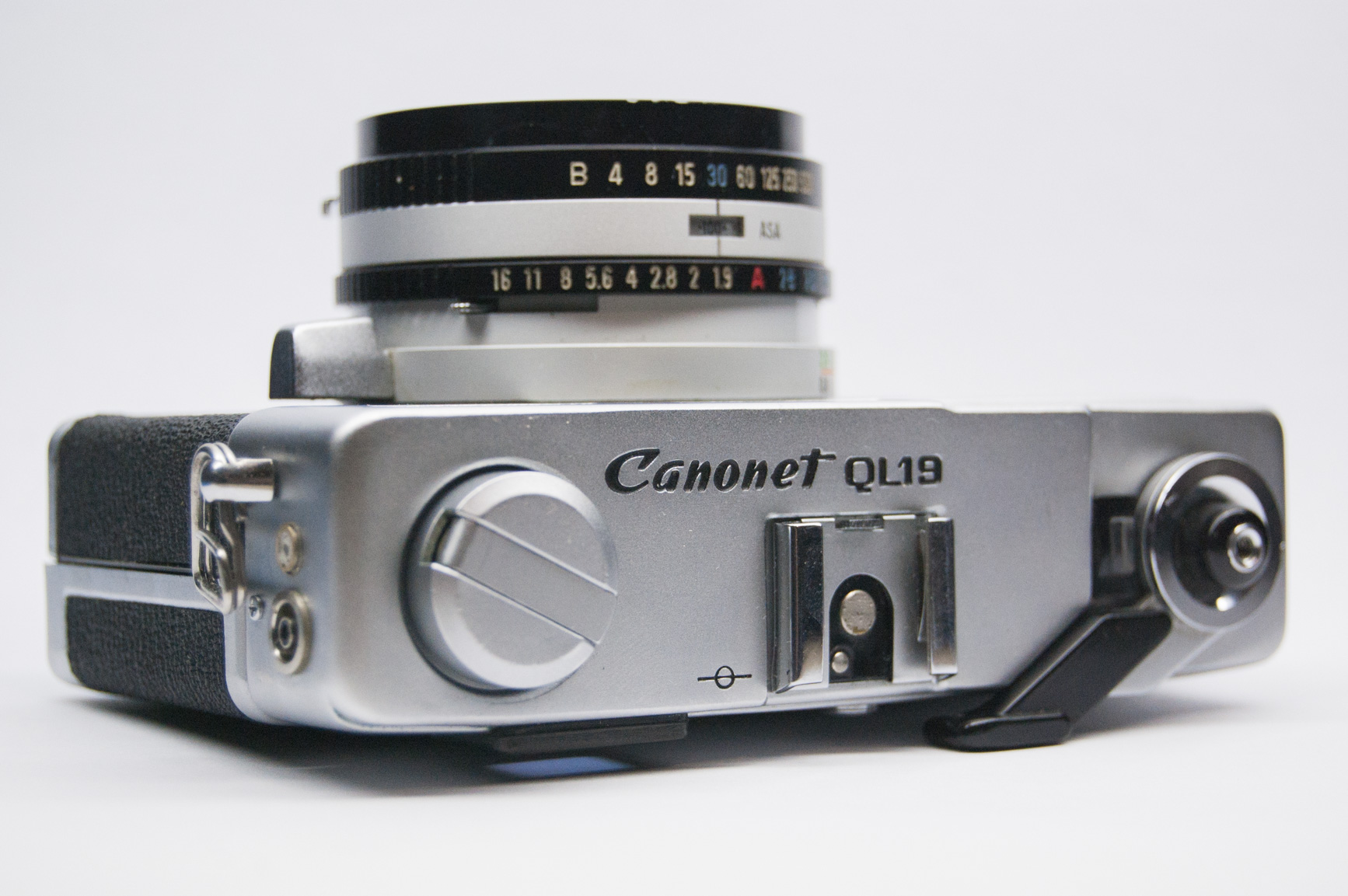

Nettoyage Cosmétique

Opérations :

• 🧽 Nettoyage du boîtier
• ✨ Polish des chromes
• 🧴 Traitement du cuir (simili)
• 👔 Présentation finale

Produits utilisés :

• 🧪 Alcool isopropylique (boîtier)
• 🧴 Polish pour métaux (chromes)
• 🪒 Crème rénovatrice (cuir)
• 🧽 Chiffons microfibres

Résultat : L'appareil a fière allure ! On dirait presque qu'il sort de l'usine. ✨

Tests Finaux : La Vérification 📸

23 Avril 2017 - Dans la Nuit

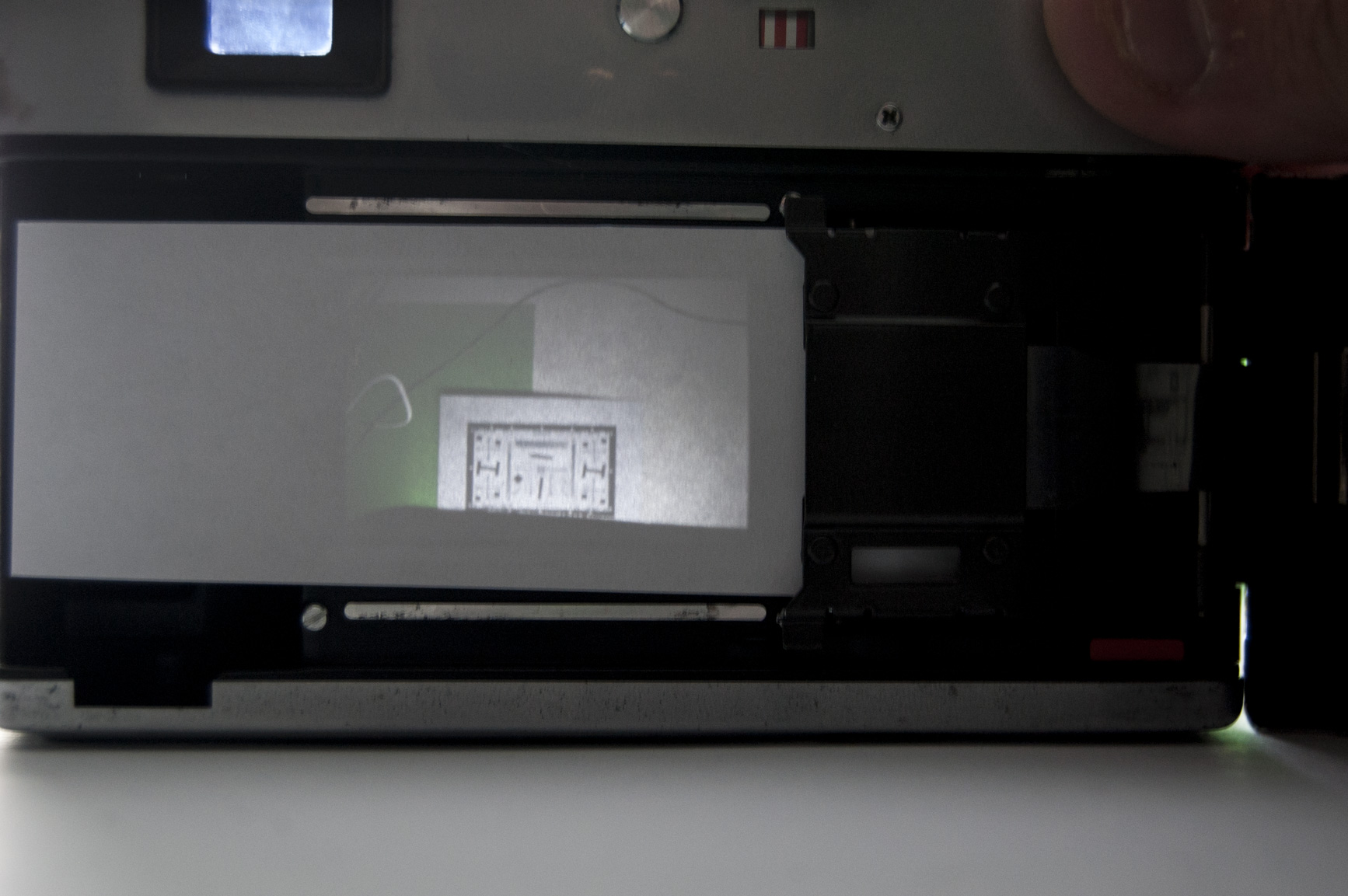

Opération : Test de mise au point sur du papier, afin de ne pas gâcher de la péloche (pellicule).

Pourquoi Tester sur Papier ?

Raison économique :

• 💰 La pellicule coûte cher (10-15 € le rouleau)
• 🧪 On ne sait pas encore si le calibrage est parfait
• 📄 Le papier photo permet de vérifier sans gaspiller

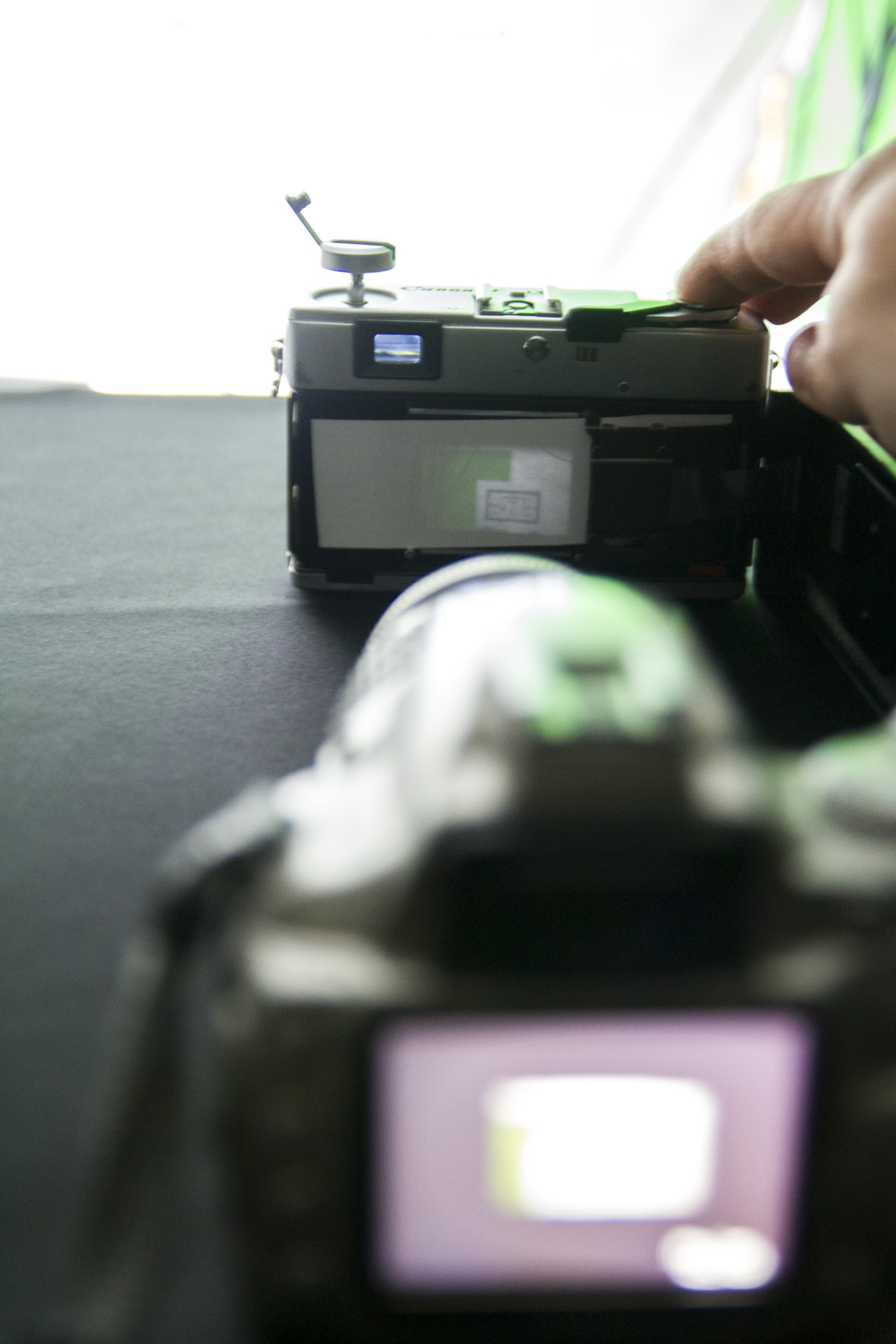

La méthode :

1. 📄 Insertion de papier photo à la place de la pellicule
2. 💡 Scène bien éclairée
3. 📸 Prise de vue de test
4. 🔬 Développement immédiat du papier
5. 🔍 Vérification de la netteté

Les Tests Effectués

Protocole :

• 🎯 Plusieurs distances : 80 cm, 1m, 2m, 5m, infini
• 📐 Différentes ouvertures : f/1.9, f/4, f/8, f/16
• ⏱️ Diverses vitesses : 1s à 1/500s
• 🔄 Répétitions pour confirmer

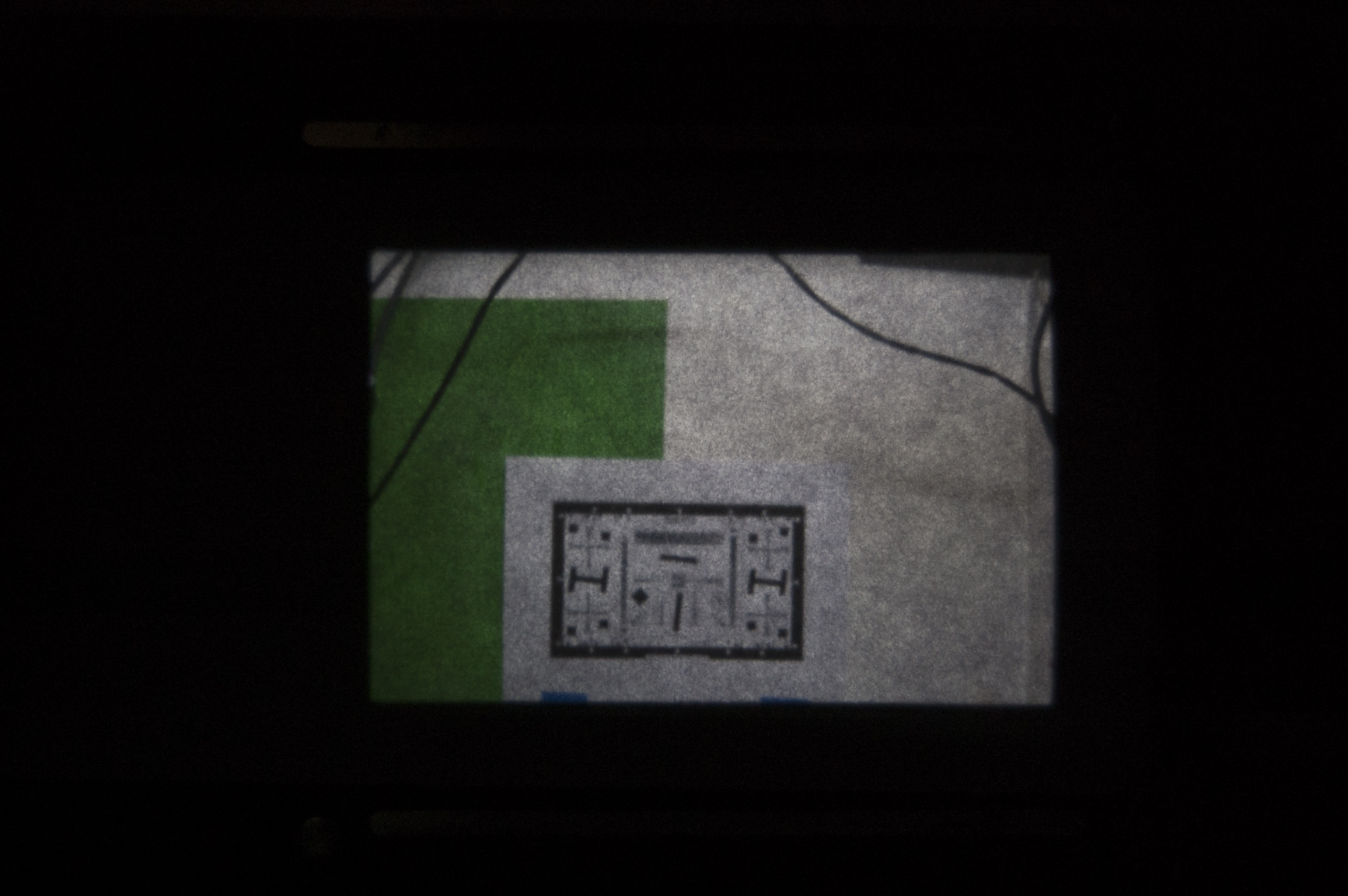

Résultats des Tests

Verdict : ✅✅✅

Ce qui fonctionne :

• 🎯 Télémétrie : Précise et fiable
• 🔄 Diaphragme : Ouvre et ferme correctement
• ⏱️ Vitesses : Toutes opérationnelles
• 📸 Netteté : Excellente à toutes les ouvertures

Petits ajustements : Quelques micro-réglages pour parfaire la précision aux distances extrêmes (très proche et infini).

Le Bilan de la Réparation 📊

Temps Passé

Chronologie détaillée :

Jour 1 (22 avril) :

• ⏰ Matin : Diagnostic (~2h)
• ⏰ Après-midi : Réparation mécanique (~3h)

Jour 2 (23 avril) :

• ⏰ Matin : Calibration télémétrie (~3h)
• ⏰ Après-midi : Remontage et finitions (~2h)
• ⏰ Nuit : Tests (~1h)

Total : ~11 heures de travail concentré ⏱️

Coût de la Réparation

Pièces et consommables :

• 🛢️ Lubrifiants : ~5 €
• 🧪 Solvants : ~3 €
• 🧽 Consommables : ~2 €
• 📄 Papier photo (tests) : ~5 €

Total matériel : ~15 €

Main d'œuvre : Offerte (réparation amicale pour Tristan)

Comparaison :

• 💰 Réparation pro : 150-250 €
• 🆕 Canonet QL19 en bon état : 200-400 €
• 🎯 Ma réparation : 15 € + temps

Problèmes Résolus

Récapitulatif :

✅ Télémétrie : Recalibrée avec précision
✅ Diaphragme : Fonctionne parfaitement
✅ Vitesses : Toutes opérationnelles
✅ Cosmétique : Nettoyé et présentable
✅ Tests : Concluants

État final : Appareil 100% fonctionnel ! 🎉

Le Canon Canonet QL19 : Un Classique 📷

Pourquoi C'est un Bon Appareil

Points forts :

Optique Exceptionnelle 🌟

• 🔍 45mm f/1.9 : Très lumineux !
• 📸 Qualité d'image excellente
• 🎨 Rendu des couleurs superbe
• ✨ Piqué à f/4-f/8 remarquable

Construction Solide 🏗️

• 🔧 Mécanique robuste
• ⚙️ Fiabilité légendaire
• 🛡️ Résiste au temps (avec entretien)
• 🔄 Réparable (comme on vient de le prouver !)

Utilisation Simple 📖

• 👁️ Télémétrie intuitive
• 🎯 Mise au point précise
• ⏱️ Exposition automatique (en mode A)
• 💡 Cellule CdS fiable

Compact et Léger 🎒

• 📏 Format de poche (presque)
• ⚖️ Poids raisonnable (~600g)
• 🎒 Parfait pour le voyage
• 👜 Discret en reportage

Pourquoi le Réparer ?

Les raisons de Tristan (probablement) :

1. 💰 Économique : Moins cher que d'en racheter un
2. ♻️ Écologique : Éviter le gaspillage
3. ❤️ Sentimental : Peut-être hérité d'un parent ?
4. 📸 Qualité : C'est un excellent appareil
5. 🎨 Argentique : Le charme du film 35mm

Mon avis : Un Canonet QL19 en bon état vaut largement la réparation ! 👍

Conseils pour l'Entretien 💡

Utilisation du Canonet QL19

Pour Tristan (et les autres possesseurs) :

Manipulation 🤲

• ✅ Délicatesse : C'est de la mécanique fine
• 🧤 Propreté : Mains propres pour manipuler
• 🎒 Protection : Housse ou étui recommandé
• 🌧️ Éviter : Humidité et chocs

Utilisation 📸

• 🔋 Pile : Vérifier régulièrement (PX625 ou équivalent)
• 🎞️ Pellicule : ISO 100-400 recommandées
• 🌞 Lumière : Excellent en plein jour
• 🌙 Faible lumière : Possible grâce au f/1.9

Stockage 📦

• 🏠 Lieu sec : Éviter l'humidité
• 🌡️ Température : Ambiante stable
• 🧹 Protection : Housse antipoussière
• 🔄 Usage : L'utiliser régulièrement (la mécanique aime ça)

Entretien Régulier

Tous les 6 mois :

• 🧽 Nettoyage extérieur doux
• 👁️ Vérification des mécanismes
• 🔋 Contrôle de la pile
• 📸 Test avec une pellicule

Tous les 2-3 ans :

• 🔧 Révision mécanique légère
• 🛢️ Lubrification si nécessaire
• 🧹 Nettoyage des optiques
• 🎯 Vérification de la télémétrie

Quand Faire Réviser ?

Signes d'alerte :

• 🔴 Télémétrie imprécise
• 🐌 Bagues qui grippent
• 🔇 Bruits anormaux
• 💡 Cellule qui ne réagit plus
• 📸 Photos systématiquement floues

Ne pas attendre que ça empire ! La prévention est moins chère que la réparation lourde.

Conclusion : Mission Accomplie ! 🎊

Le Retour chez Tristan

Ce Canon Canonet QL19 est maintenant :

• ✅ Entièrement fonctionnel
• ✅ Calibré avec précision
• ✅ Propre et présentable
• ✅ Prêt pour des années de photographie

Direction : Paris, retour chez Tristan ! 📮

Ce que Cette Réparation Démontre

Les leçons :

1. 🔧 La mécanique : Les vieux appareils sont réparables
2. ⏰ Le temps : Ça demande de la patience
3. 🎯 La précision : Chaque détail compte
4. 💪 La satisfaction : Sauver un appareil, c'est gratifiant
5. ♻️ L'écologie : Réparer plutôt que jeter

Pour les Amateurs d'Argentique

Si vous possédez un vieil appareil :

Ne le jetez pas ! Il peut probablement être réparé :

• 🔍 Identifiez les problèmes
• 💬 Renseignez-vous sur les forums
• 🔧 Tentez les réparations simples
• 👨‍🔧 Confiez les grosses réparations à un pro
• 📸 Utilisez-le ensuite !

Ressources utiles :

• 📚 Manuels en PDF (archive.org)
• 💬 Forums argentique français
• 📹 YouTube (tutos de réparation)
• 🛠️ Pièces détachées (eBay, sites spécialisés)

Le Plaisir de l'Argentique

Pourquoi shooter en argentique en 2024 ?

Les raisons :

• 🎨 Rendu unique et chaleureux
• 🧘 Ralentissement : On prend son temps
• 🎓 Apprentissage : Comprendre la photo
• 💎 Qualité : Excellente avec de bons appareils
• 😊 Plaisir : Le processus complet

Le Canonet QL19 est un excellent choix pour débuter ou continuer en argentique !

Note pour Tristan : Ton Canonet est prêt ! Il ne reste plus qu'à charger une pellicule et sortir shooter. N'oublie pas : la télémétrie est maintenant précise, mais fais attention à bien viser dans le viseur pour que les deux images se superposent. Bon shooting ! 📸✨

Morale de l'histoire : Les vieux appareils photo méritent d'être sauvés. Avec de la patience, des outils adaptés et un peu de savoir-faire, on peut leur redonner une seconde vie. Et le plaisir de shooter avec un appareil qu'on a soi-même réparé ? Inestimable ! 💪📷

#SaveTheCanon #Argentique #RepairDontReplace ♻️❤️
