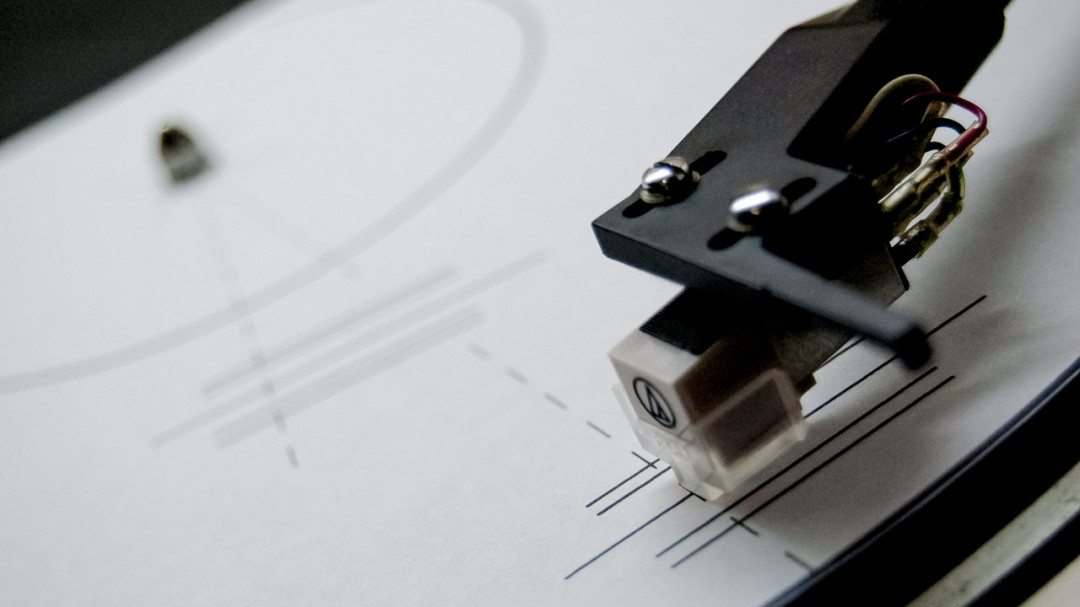

Savez-vous qu'il est indispensable d'aligner la cellule de sa platine vinyle chérie ?
Je vous l'accorde, ça fonctionne sans le faire, et avec de la chance, le son est même plutôt correct. Cependant, la lecture de vos vinyles ne se fait pas par magie. La cellule a besoin d'être le mieux alignée possible par rapport aux micro-sillons afin de profiter de ses pleines performances.
Pour cela, rien de plus simple : achetez un gabarit de réglage !

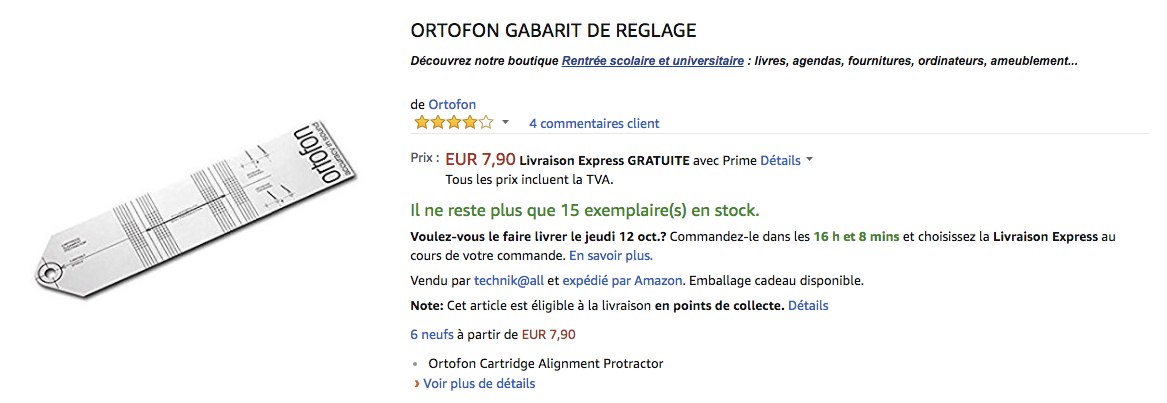

Bon, ok, un bout de carton à 8 euros… Vous allez me dire que je pourrais vous proposer mieux. Et vous avez raison ! C'est pourquoi j'ai créé mon propre gabarit de réglage. C'est cool, non ? 😄
Comment utiliser le gabarit ? 🛠️
1 – Télécharger le gabarit : >> ici <<

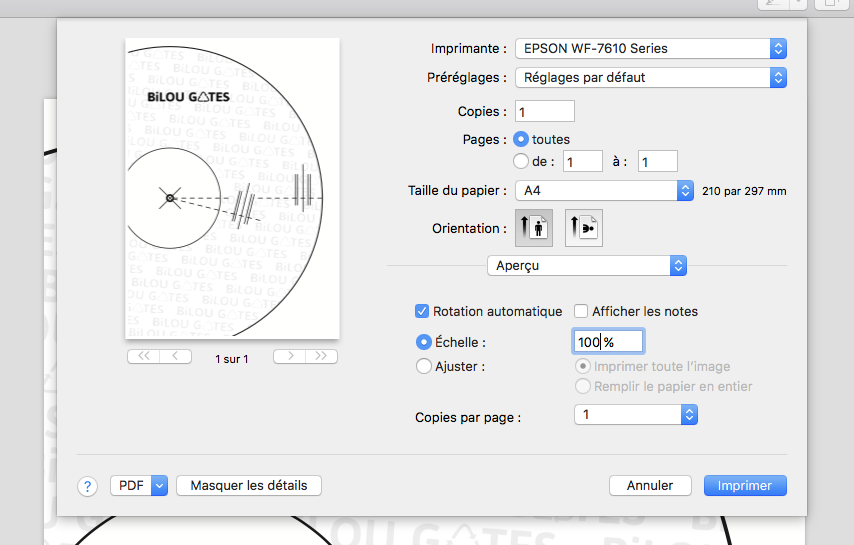

2 – Imprimer le gabarit en veillant bien à mettre l'échelle à 100% en format A4.
3 – Découper le gabarit et réaliser le trou en son centre.

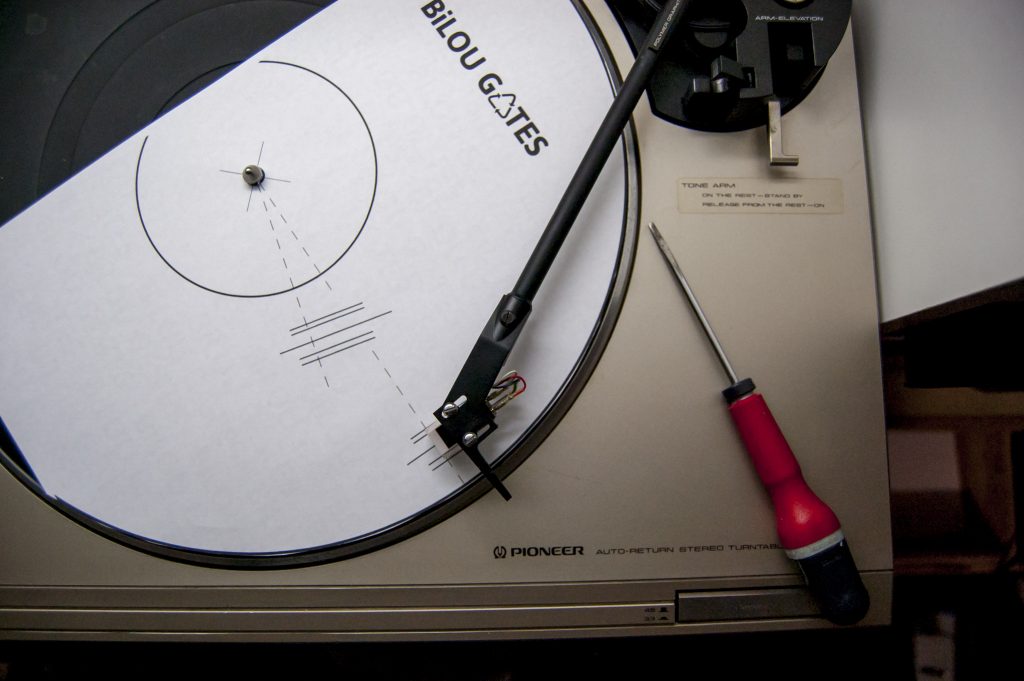

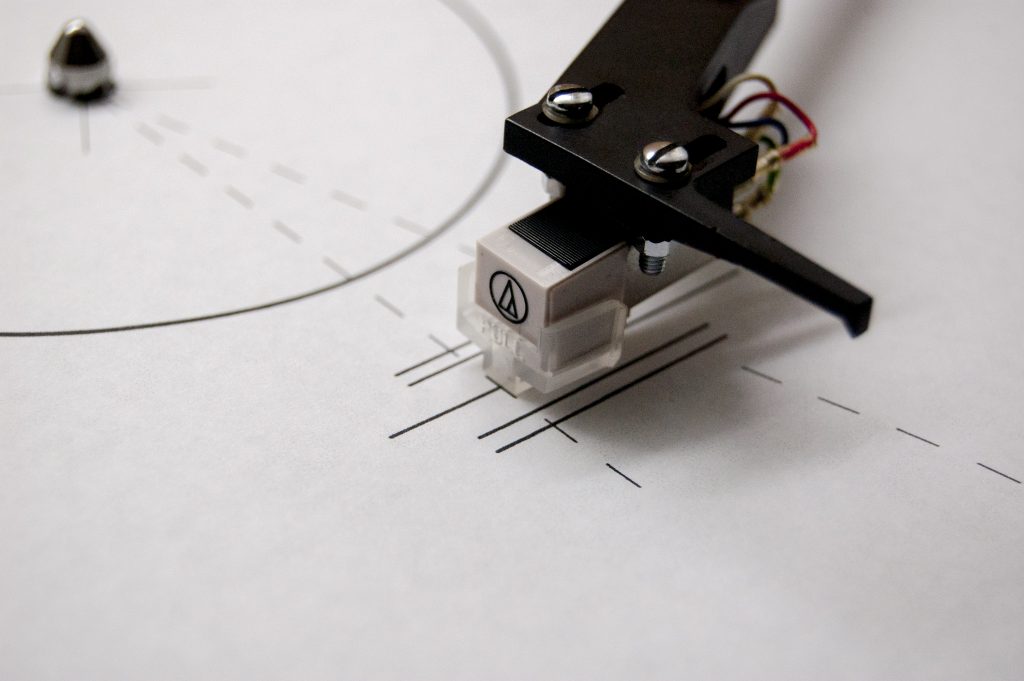

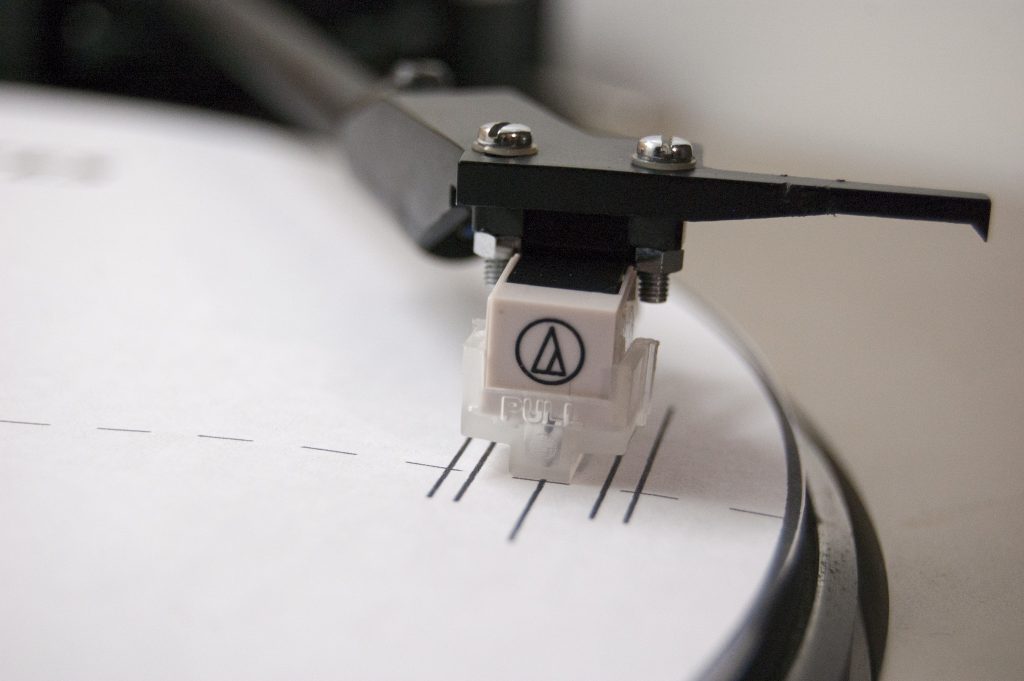

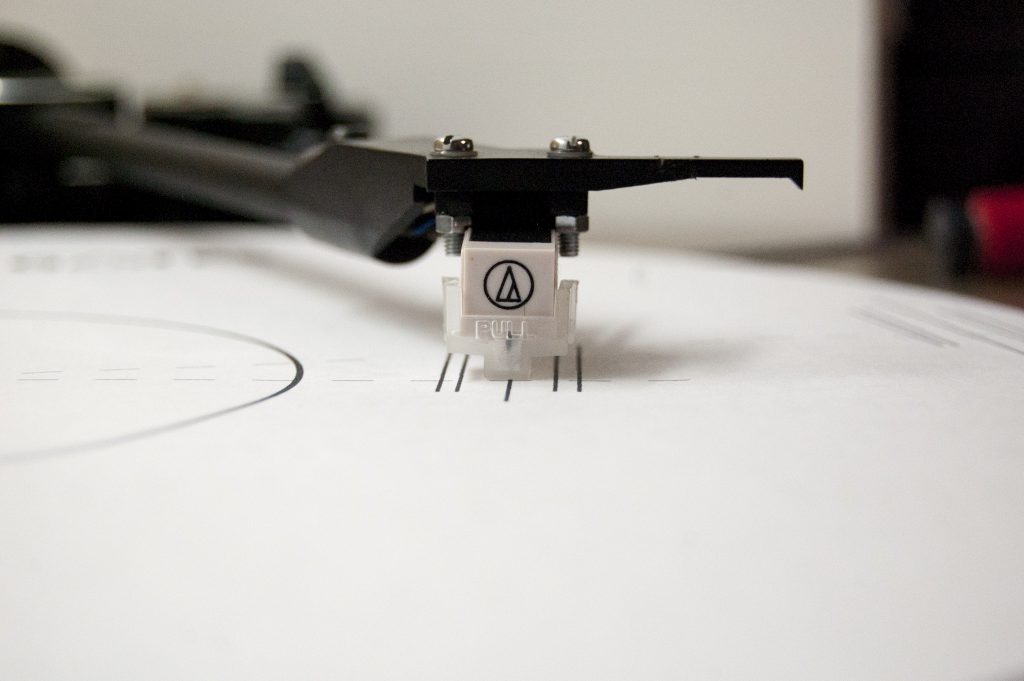

4 – Placer le gabarit sur la platine et procéder aux réglages de la cellule. Je vous conseille de protéger la pointe de la cellule pendant la manipulation pour éviter de l'abîmer.
Et après ? 🎶

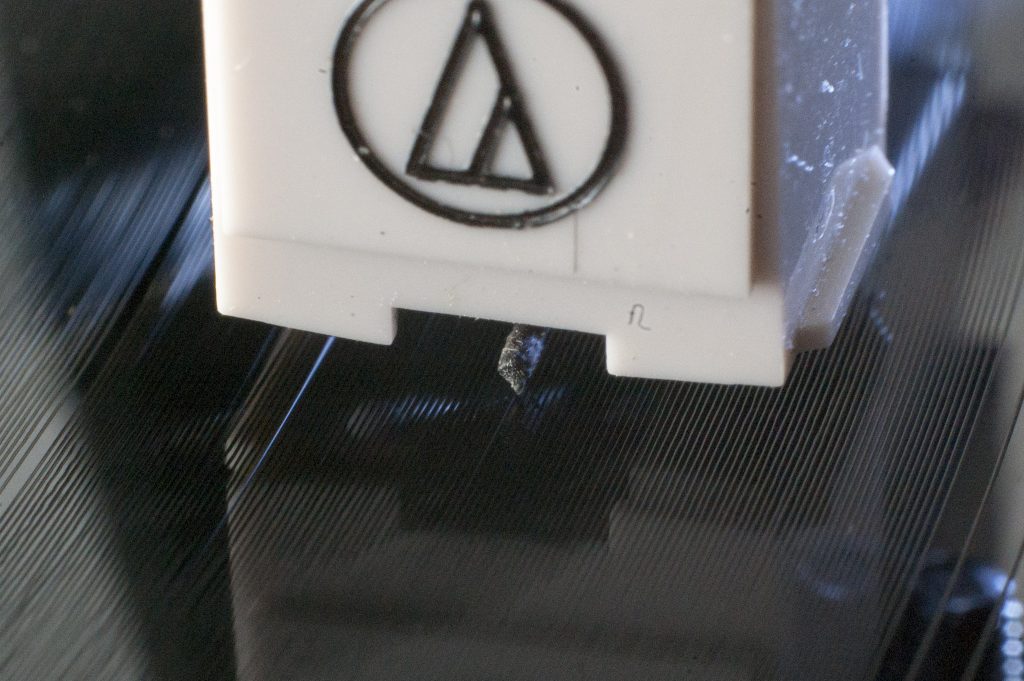

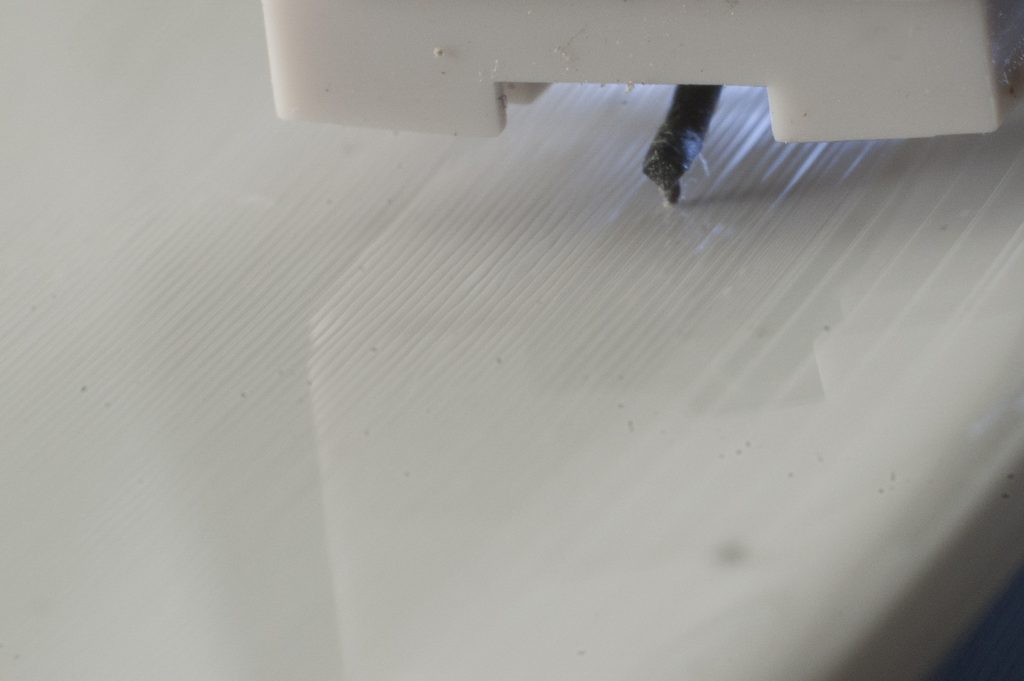

Une fois les réglages terminés, on profite des pleines performances de sa cellule — et c'est très agréable pour les oreilles ! 😌
Pensez également à régler le contrepoids et l'anti-skating : je traiterai ces sujets dans un prochain article. Patience !
Merci beaucoup !! Vraiment sympa…………..
En réponse à jnlc : De rien 🤓 ! Sympa je suis 😊
Oui effectivement ce n’est pas mal du tout mais ça manque de détails. Pour moi en tout cas… Donc on pose la pointe sur le premier repère central du groupe de lignes extérieures. On déplace le bras vers le groupe de ligne intérieures. Si la pointe n’est pas pile sur le repère central on dévisse la cellule, on la fait coulisser sur son support pour que la pointe touche le 2ème repère. On revient au repère extérieur. On redéplace la cellule etc. On trouve une position moyenne par approximations successives jusqu’à ce que la pointe soit au mieux le plus près possible des deux repères. Sans tourner le plateau. C’est ça ? Ou si ce n’est pas ça dites-le s’il vous plaît… Bouhouhou… Je suis en ce moment dans des réglages de platine avant sa remise en service. Merci !
En réponse à Frédéric : Effectivement, au départ ce gabarit n’était que pour avoir un repère visuel pour aligner seulement la cellule. J’ai pris du retard, mais un article pour détailler tout les réglages d’une platine vinyle est prévu. Mais tant mieux si ce gabarit à pu t’aider une petit peu 🙂
Bon finalement je m’en suis sorti en prenant ça et là des petits renseignements utiles. Réglages contrepoids et anti-skating aussi. Merci.
Très bien mais dans mon cas sur la notice de ma platine des années 80 le constructeur a eu la bonne idée de donner les cotes entre la pointe de lecture et un épaulement bien visible au bout du bras. Ce qui fait que lors d’un remplacement de cellule il suffit de reporter la même distance et le réglage sera optimal. C’est une bonne solution de faire cette mesure et la conserver notée dans l’éventualité où un jour on changerait de celule ou de porte cellule.
En réponse à achille blerot : Plutôt sympa d’avoir cela avec la platine
Salut!sympa, et très bien, ton gabarit.Juste une info concernant le mode d’emploi ; si je comprends bien, on le pose sur la platine avec un angle qui donne un repère parallèle avec la cellule, et si la parallèle est toujours bonne à l’autre repère, c’est que le réglage est bon?
Merci, c’est très clair comme marche à suivre, j’étais loin du compte, et depuis longtemps ! Cordialement
Un peu de gratitude dans ce monde de confinement – alors, merci 1000 fois pour le gabarit! Nickel, hyper efficace et je m’éclate avec ma nouvelle cellule Ortofon (gabarit non fourni, héhé). Courage à vous et à tous dans ces moments incertains et bien cordialement
Merci pour votre gabarit d’alignement cellule en telechargement. Je vais enfin pouvoir (je l’espère enfin regler mon probleme avec ce gabarit, merci beaucoup.
Merci pour ce gabarit;J’attend ma nouvelle platine qui va remplacer une très vieille Lenco (1969), je vais pouvoir retrouver mes vieux vinyles et combler le silence du confinement. 😉
Excellent partage merci.Petite question quand même, bras droit, bras en S, on entend souvent que le bras en droit respect moins le sillon des vinyles hors je me dis que c est surtout l orientation de la cellule, avez vous un avis sur le sujet ?
En réponse à Fred : Merci 🙂Très bonne question ! Il existe en fait 3 formes de bras : ” I ” ” S ” et ” J ”La forme en elle même importe peu sur la bonne orientation de la cellule du début jusqu’à la fin du vinyle. Le plus important est le fabricant de la platine, d’où les différences entre une platine à 35 euros à Gifi et une Technics à 2500 euros ^^Le type de platine qui peuvent réellement garder la cellule dans la même orientation, sont celle avec un bras de lecture tangentiel, mais elles ont d’autres défauts qui au fond ne rend pas un type meilleur qu’un autre.
Un ENORME MERCIIIII !!!!C’est tout ce qui me manquait pour parfaire mes réglages et répondre à mes questions en suspens.Je teste actuellement des cellules SHURE des années 75, de vrais bijoux….
Merci pour tout. Je crois que tout a été déjà dit dan les commentaires, alors encore merci.
Un “Grand Merci” !!!!!!!!!Aprés avoir remis en fonction ma Thorens TD 160 avec une Shure V15 III LMje voulais faire un réglage au top.Merci et bon courage
Cool pour le tutoriel je découvre ce type de réglage alors que ça fait 20 ans que j ai des platines honte a moi et merci beaucoup
Bonjour,merci pour le gabarit, et pour les tutos. Cool
Merci pour le gabari très utile
Très bien ce gabarit.Peut produire une petite marge d’erreur car commun à tous les bras. Pour parfaire le réglage il faut enlever la protection du stylet, sinon c’est faux. Perso je bloque le plateau avec un carton donc pas de risque d’accident. Merci pour le partage !
Grand merci de ce partage!
Je suis totalement novice dans le monde des platine vinyle. Bercé depuis ma tendre enfance par les vinyles puis les cassettes et enfin les CD, je reviens aux sources.Je vais bientôt recevoir ma première platine vintage (Akaï AP-206c) que je compte bien conserver de nombreuse années ce Tuto et cet outil de réglage va m’être super utile pour régler efficacement la cellulePetite question combien de grammes doit être l’appuie de la cellule d’origine sur cette platine ?Merci pour votre retour
En réponse à Fabrice : Merci à vous 😀 En générale c’est entre 1,7 et 2 g, mais c’est pas la platine qui décide de la force mais les caractéristiques de votre cellule. De ce que vois avec la ref de votre platine, c’est que vous avez un porte cellule “standard ou universel” ce qui vous permet facilement de changer de cellule pour une Audio-Technica, Ortophon, Shure …
Merci beaucoup pour le grand service que vous me rendez. A noter que les revendeur hifi savent vendre les cellules mais ne conseil pas de se fournir d’un gabarit d’alignement, c’est pitoyable.
En réponse à Dominique BROULEAUX : Merci 🙂
excellente initiative , j’ai une platine toute neuve IMG stageline sur lequel j’ai un petit problème sur certain disques , j’ai mi cela sur le compte ,au début sur un problème de réglage de contre poids, mais c’était la tête qui n’était pas bien positionné …Merci
nickel merci
merci
merci trop cool
Merci Bilou! Ce gabarit va m'être très utile pour le réglage de ma nouvelle cellule Ortofon 2MR Red! Cordialment!
Merci, ça fonctionne d'enfer. Je connaissais pas cette méthode avec des gabarits, je le faisais toujours à l'oeil mais le résultat n'était pas probant. Là c'est nickel :)
Bonjour. J'aimerais savoir comment télécharger le gabarit de réglages pour platine vinyle. Merci d avance. Bonne journée
En réponse à Jean-Pierre : Hello, c'est à l'étape 1 : "Télécharger le gabarit" (suivi du lien), juste avant l'étape 2 : "Imprimer le gabarit" 😗
Je l'ai fait aussi mais sur bras en S c'est pas facile je suis top au debut et la fin est tres legerement decalee sur Sanyo TP 20. J'ecoute demain voir ce que ca change avant elle etait droite centree dans le porte cellule.
