Optimisation de l'alimentation du FiSH8840 🔋⚡

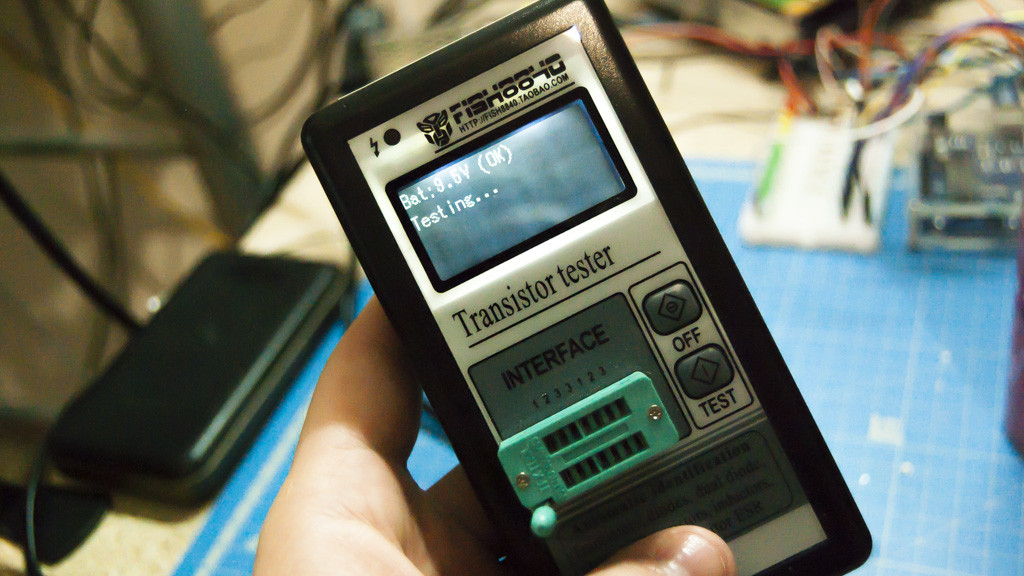

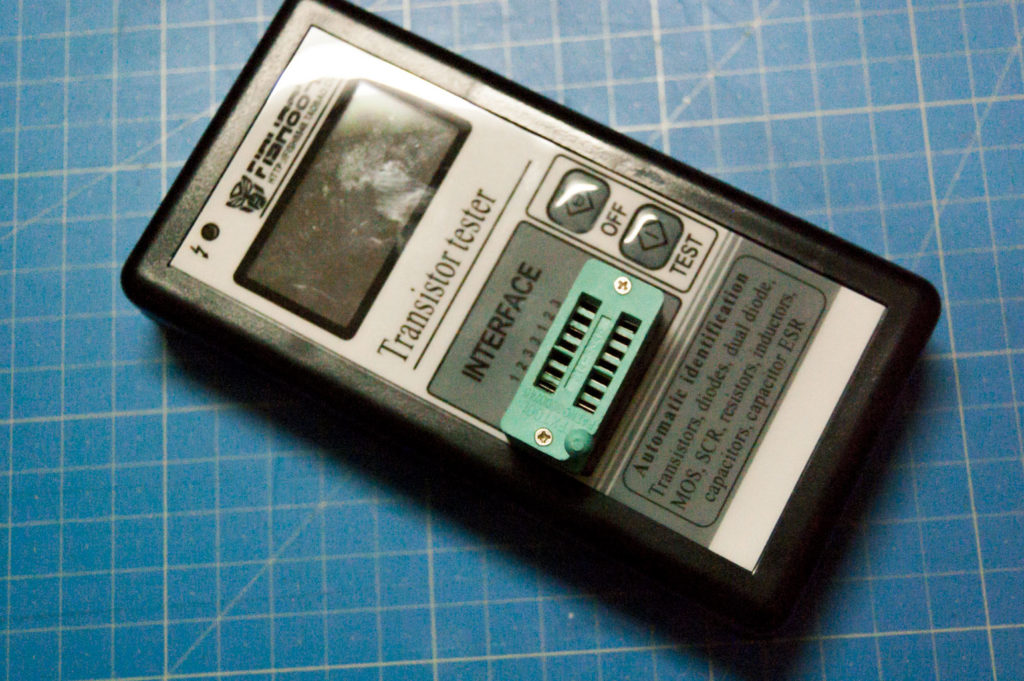

J'avais fait l'acquisition d'un petit boîtier bien pratique pour tout passionné d'électronique qui bidouille régulièrement avec divers composants. Ce testeur, le FiSH8840, permet d'identifier automatiquement la nature et les caractéristiques d'un composant (résistance, condensateur, transistor, diode, etc.) sans avoir à se plonger dans des datasheets ou à chercher les valeurs exactes sur Internet.

Seulement voilà : bien que ce petit gadget acheté une quinzaine d'euros sur eBay me rende de fiers services, il présente un défaut notable. S'il est plutôt fiable pour les composants standards, il a parfois du mal avec des composants un peu plus exotiques. Mais son plus gros point faible, c'est sa consommation énergétique. 🪫

Un problème d'autonomie inquiétant 😤

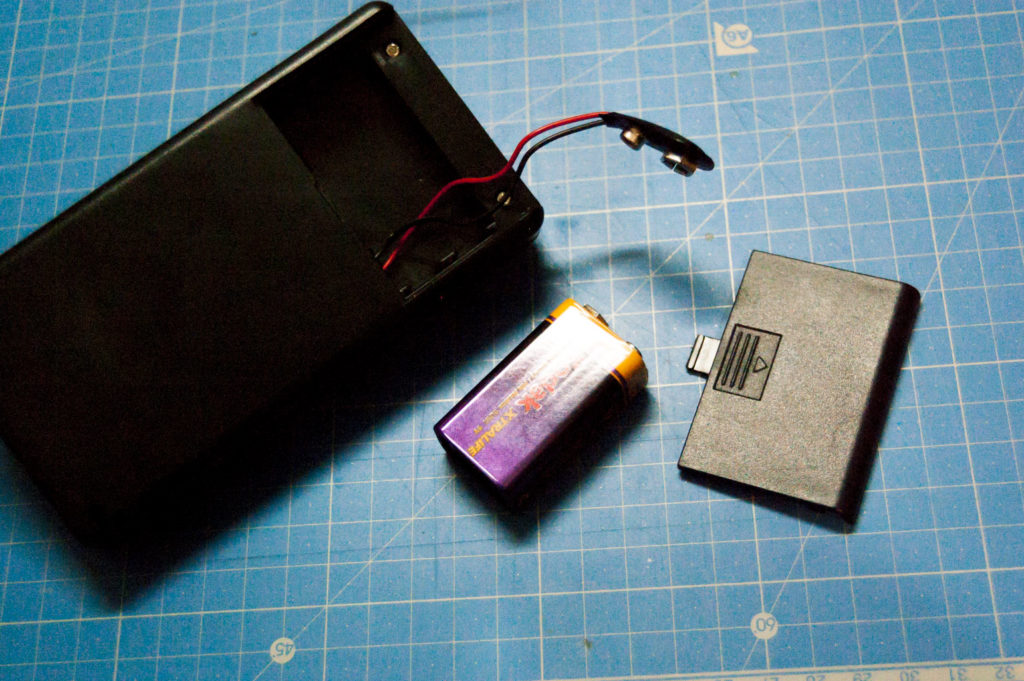

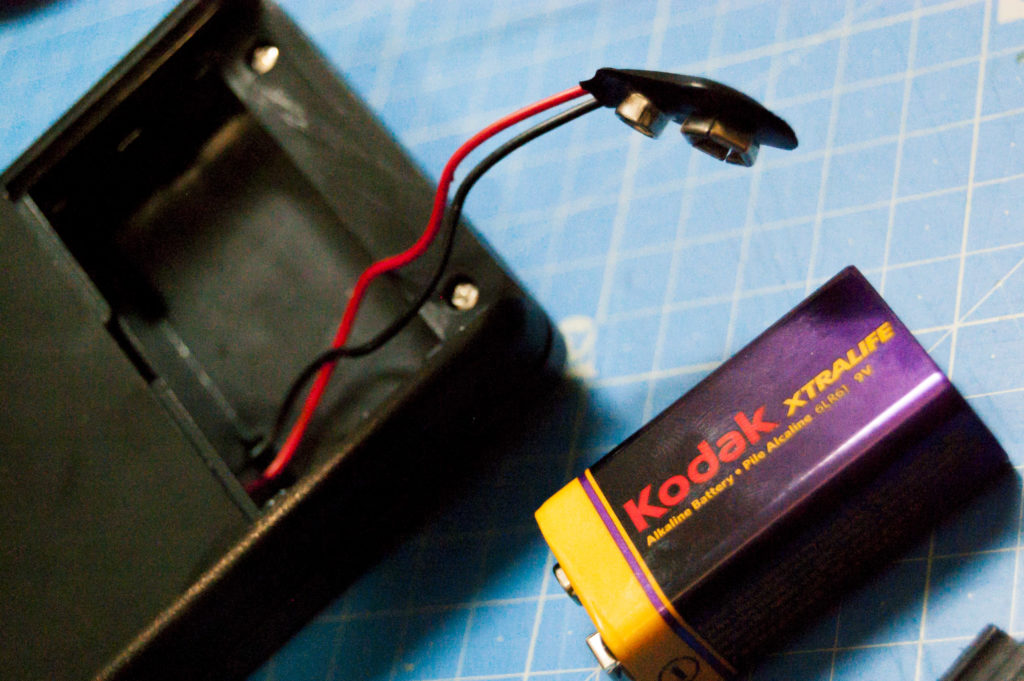

Le testeur fonctionne avec une pile 9V qui, malheureusement, se vide à une vitesse impressionnante. Au départ, j'ai mis ça sur le compte de la pile chinoise fournie avec l'appareil. Mais même avec une pile neuve et de marque, le problème persistait : il me fallait en changer bien trop souvent.

Pire encore, après avoir laissé le testeur de côté quelques semaines, je me suis retrouvé à essayer de l'allumer avec une pile pourtant neuve lors de la dernière utilisation… et là, rien. Soit l'écran s'allumait faiblement, soit l'appareil refusait complètement de démarrer.

La fuite de courant : hypothèse et solution 🔍

Clairement, une fuite de courant était en cause — probablement un circuit de veille mal conçu ou une consommation résiduelle non négligeable, même lorsque l'appareil est "éteint". Plutôt que de me lancer dans une analyse approfondie du circuit à l'oscilloscope, j'ai opté pour une solution simple et efficace : ajouter un interrupteur mécanique.

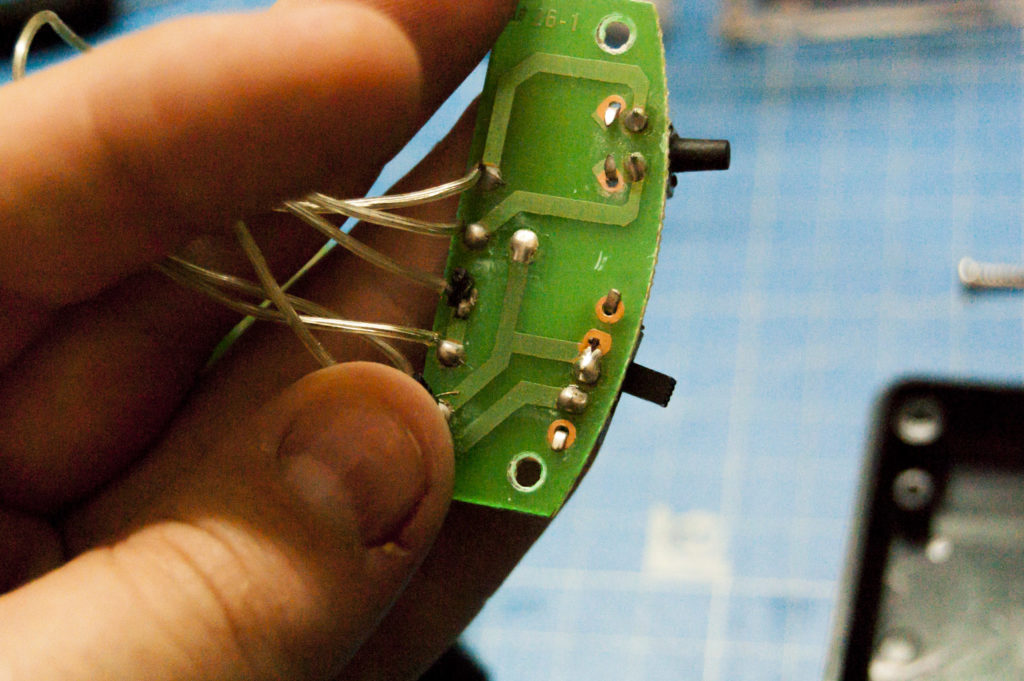

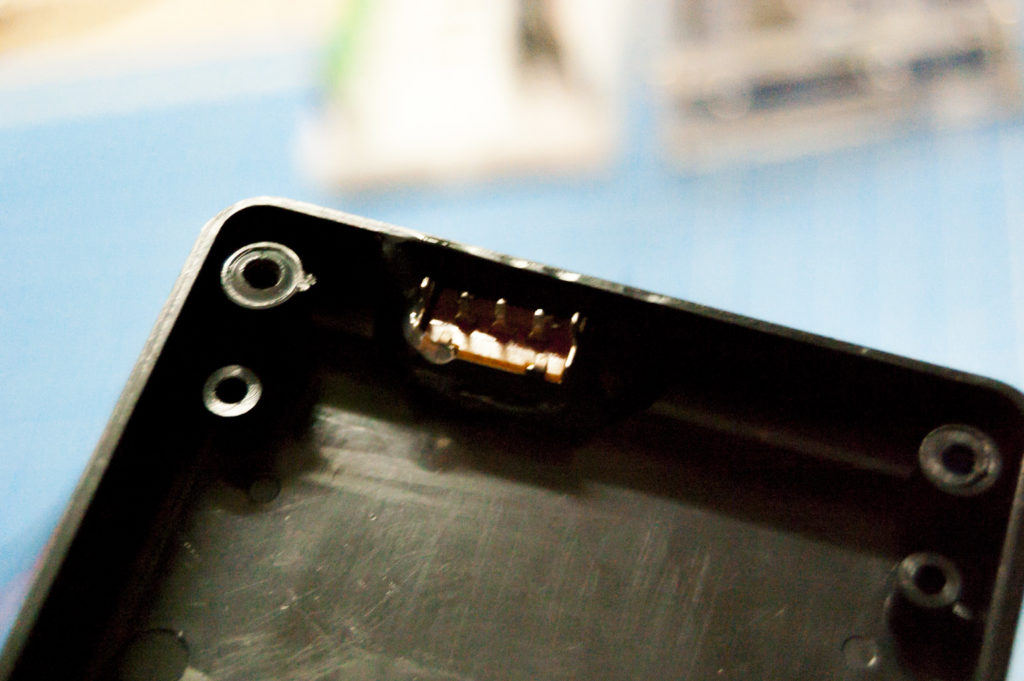

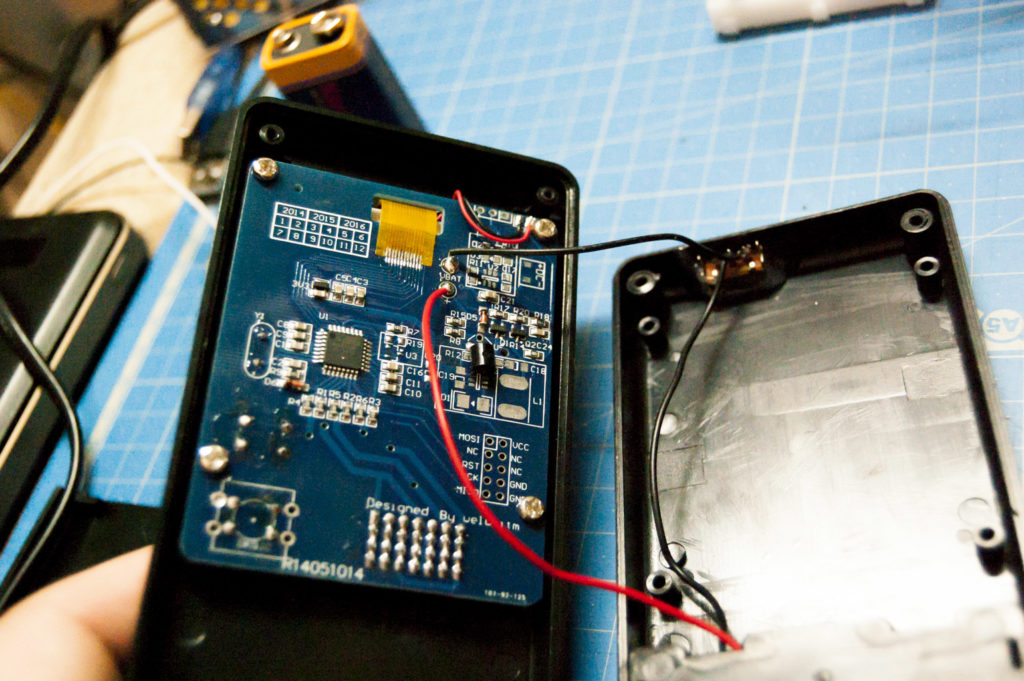

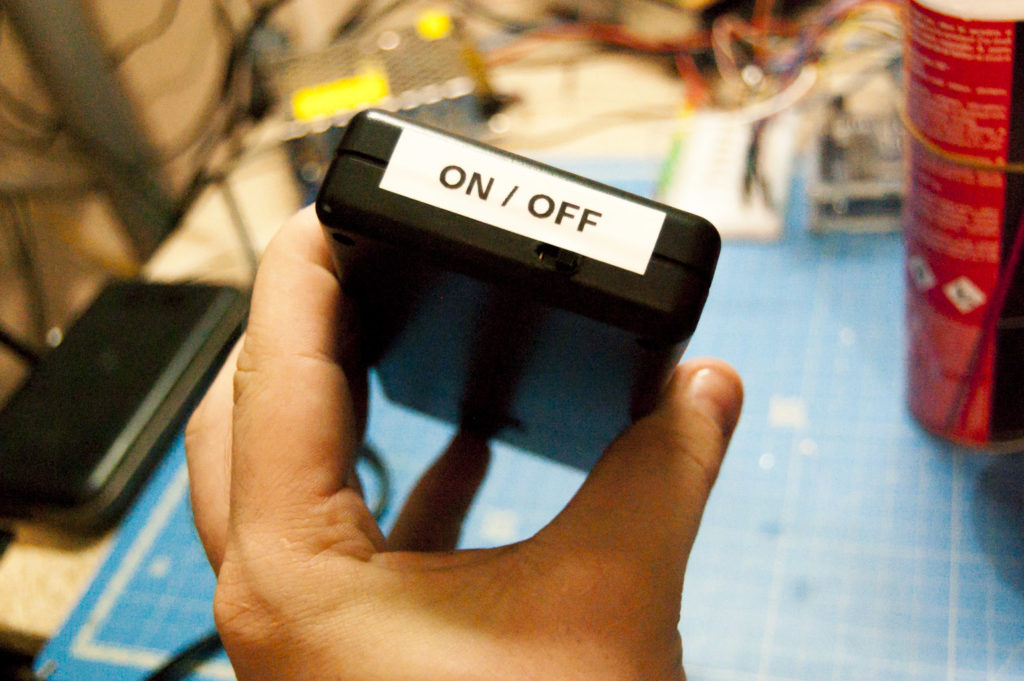

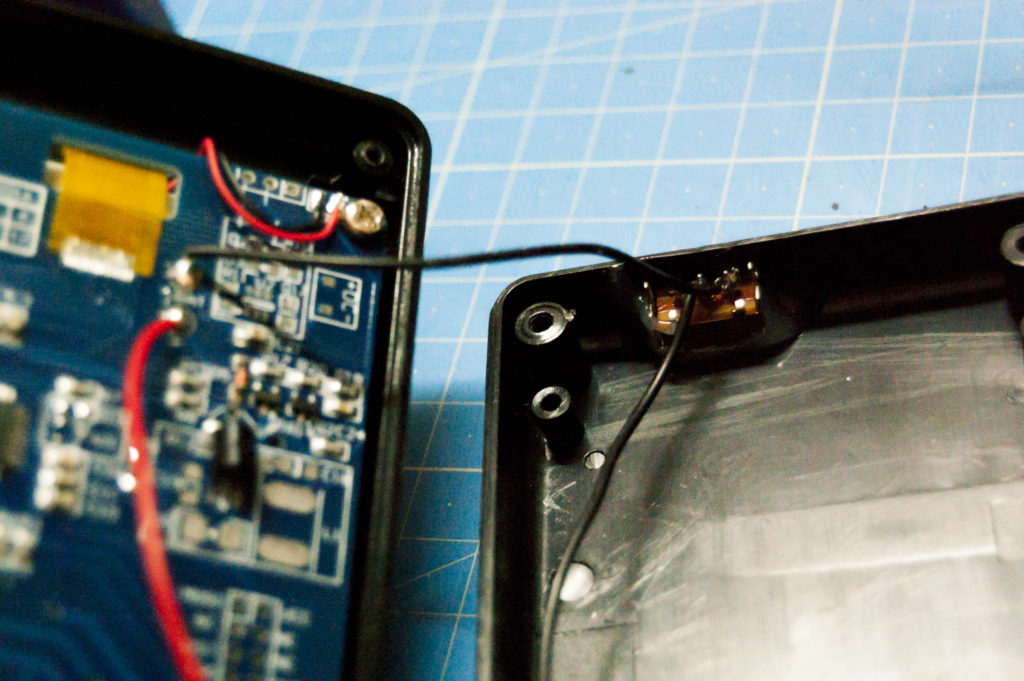

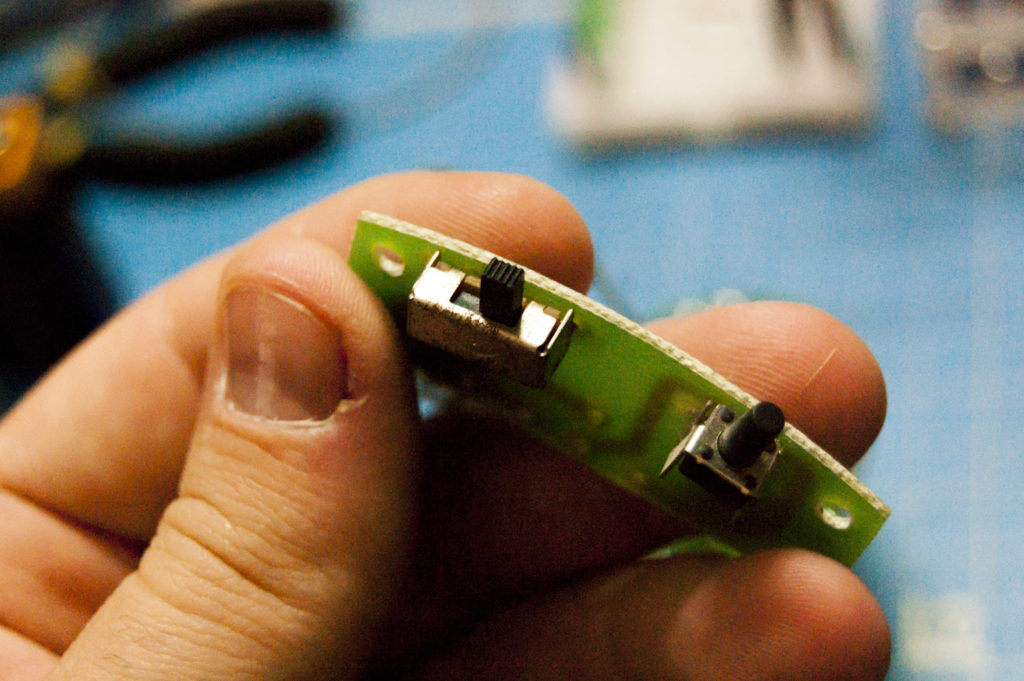

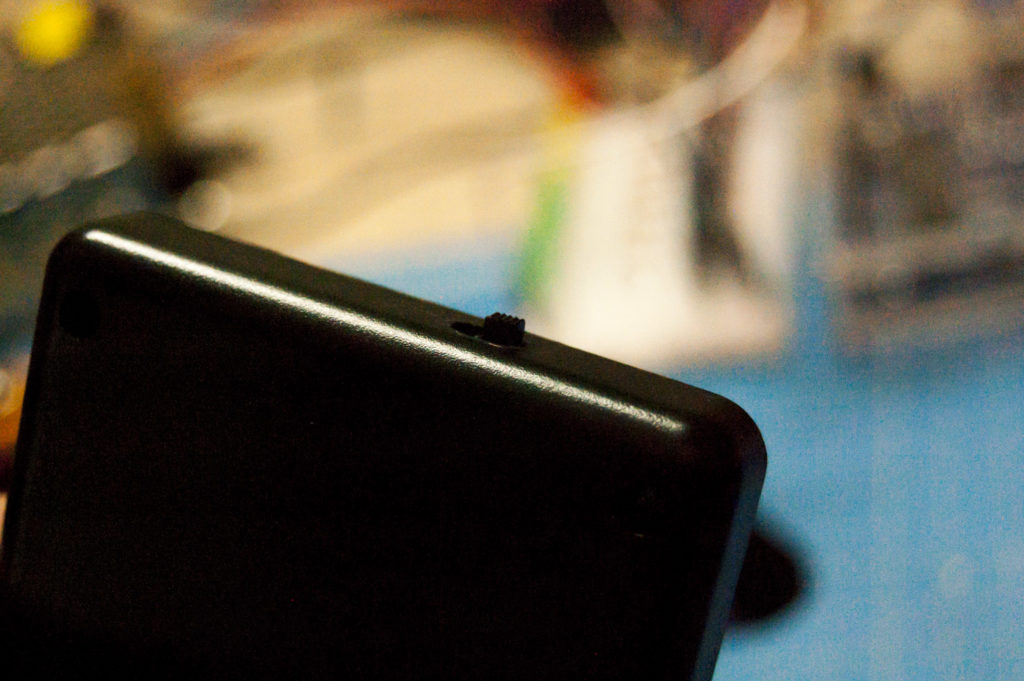

J'ai récupéré un petit interrupteur à levier sur une vieille carte électronique, et je l'ai inséré en série avec l'alimentation de la pile, directement sur le fil d'un des pôles. Ainsi, lorsque je n'utilise pas le testeur, je peux physiquement isoler la pile et empêcher toute décharge intempestive. 🎛️

Bilan et perspectives d'amélioration ✅

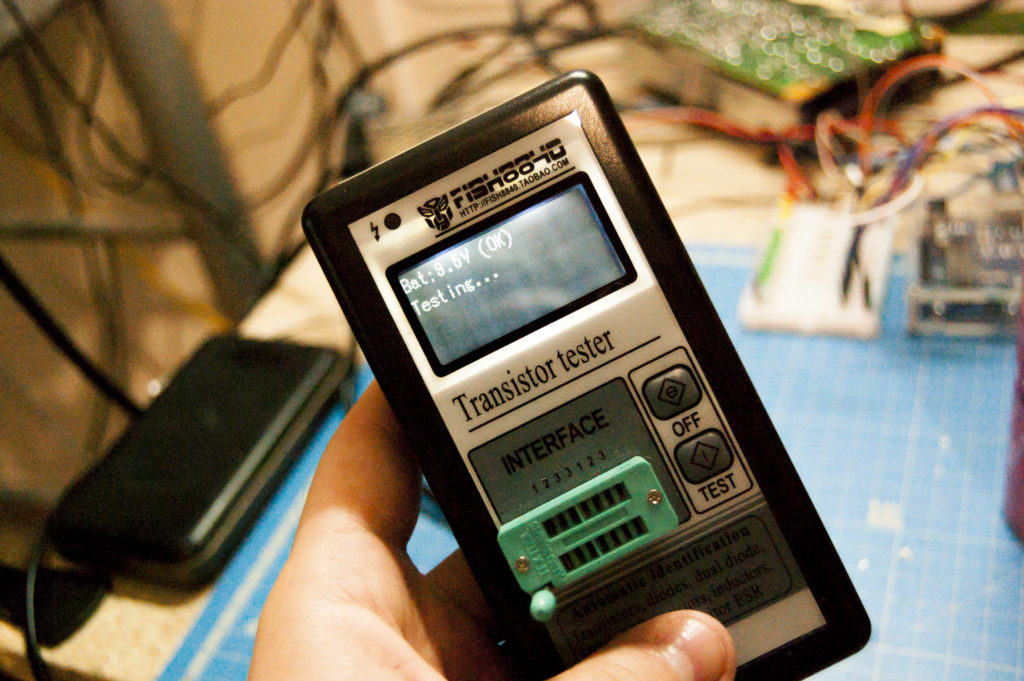

Avec cette modification, l'autonomie du testeur s'est considérablement améliorée. Même après plusieurs semaines sans usage, la pile conserve désormais sa charge. Une solution simple mais diablement efficace. 😄

Pour aller plus loin, il serait intéressant d'analyser précisément la consommation résiduelle du circuit à l'état "éteint" et d'envisager d'autres optimisations, comme l'ajout d'un régulateur de tension à faible consommation ou le passage à une alimentation Li-ion avec un module de charge intégré.

Si toi aussi tu as ce genre de problème sur un appareil électronique, pense à vérifier la présence d'une fuite de courant — et n'hésite pas à intégrer un interrupteur pour couper physiquement l'alimentation ! 🔌
